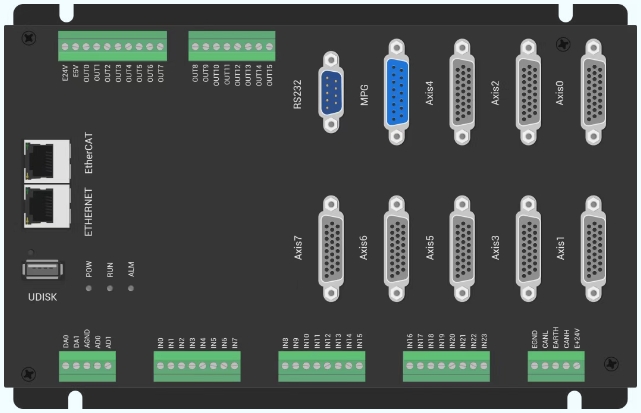

ZMC408CE - 高性能总线型运动控制器
ZMC408CE是正运动推出的一款多轴高性能EtherCAT总线运动控制器，具有EtherCAT、EtherNET、RS232、CAN和U盘等通讯接口，ZMC系列运动控制器可应用于各种需要脱机或联机运行的场合。
ZMC408CE运动控制器支持PLC、Basic、HMI组态三种编程方式。PC上位机API编程支持C#、C++、LabVIEW、Matlab、Qt、Linux、VB.Net、Python等接口。
1.支持8轴运动控制（脉冲+EtherCAT总线），EtherCAT同步周期可快至125us；
2.24路通用输入、16路通用输出，模拟量AD/DA各两路；
3.8路10MHz高速差分脉冲输出，总线轴、脉冲轴可混合插补；
4.高性能处理器，提升运算速度、响应时间和扫描周期等；
5.一维/二维/三维、多通道视觉飞拍，高速高精；
6.位置同步输出PSO，连续轨迹加工中对精密点胶胶量控制和激光能量控制等；
7.多轴同步控制，多坐标系独立控制等；
8.直线插补、任意空间圆弧插补、螺旋插补、样条插补等；
9.应用灵活，可PC上位机开发，也可脱机独立运行。

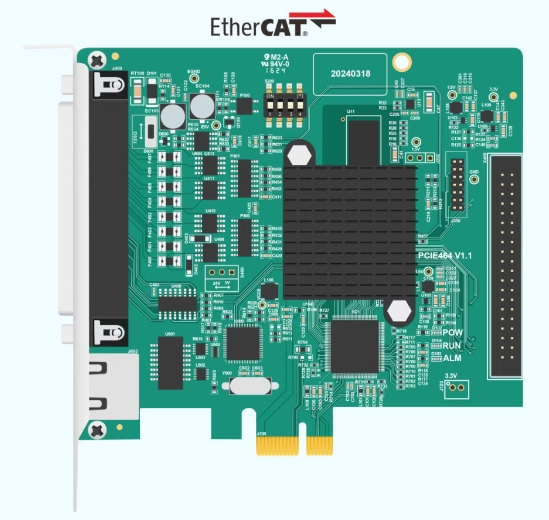

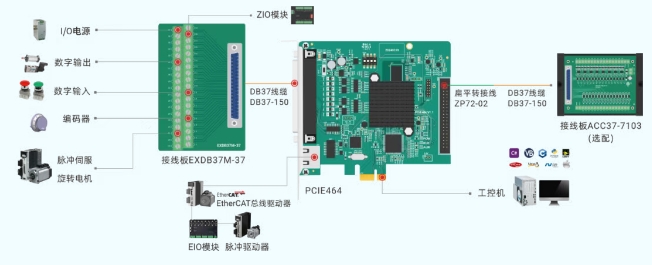

PCIE464 - PCIe EtherCAT总线运动控制卡
PCIE464是正运动推出的一款EtherCAT总线+脉冲型、PCIE接口式的运动控制卡，可选6-64轴运动控制，支持多路高速数字输入输出，可轻松实现多轴同步控制和高速数据传输。
PCIE464运动控制卡适合于多轴点位运动、插补运动、轨迹规划、手轮控制、编码器位置检测、IO控制、位置锁存等功能的应用。
PCIE464运动控制卡适用于3C电子加工、检测设备、半导体设备、SMT加工、激光加工、光通讯设备、锂电及光伏设备、以及非标自动化设备等高速高精应用场合。
1.可选6-64轴运动控制，支持EtherCAT总线/脉冲/步进伺服驱动器；
2.联动轴数最高可达16轴，运动周期最小为100μs；
3.标配8进8出，其中4路高速锁存输入和8路高速PWM、PSO输出，更多IO请选配ACC37接线板扩展板；
4.支持PWM输出、精准输出、PSO硬件位置比较输出、视觉飞拍等；
5.支持30+机械手模型正逆解模型算法，比如SCARA、Delta、UVW、4轴/5轴 RTCP...；
6.支持掉电存储和掉电中断，提供程序更安全机制；
7.具有螺距补偿控制，在单轴上通过多个补偿点进行精确调整，从而实现更高的加工精度。

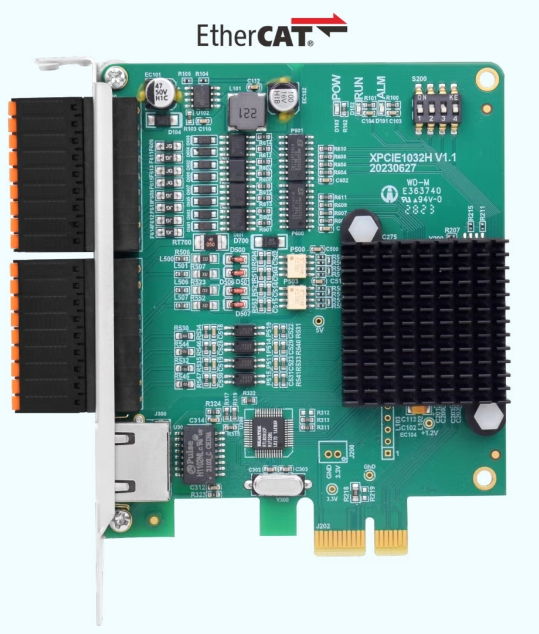

XPCIE1032H - PCIe EtherCAT实时运动控制卡
XPCIE1032H是一款基于PCI Express的EtherCAT总线运动控制卡，可选6-64轴运动控制，支持多路高速数字输入输出，可轻松实现多轴同步控制和高速数据传输。

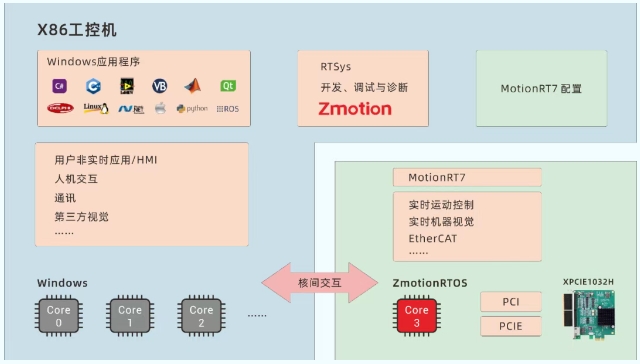

XPCIE1032H运动控制卡集成了强大的运动控制功能，结合MotionRT7运动控制实时软核，解决了高速高精应用中，PC Windows开发的非实时痛点，指令交互速度比传统的PCI/PCIe快10倍。
1.6-64轴EtherCAT总线+脉冲可选，其中4路单端500KHz脉冲输出；
2.16轴EtherCAT同步周期500us，支持多卡联动；
3.板载16点通用输入，16点通用输出，其中8路高速输入和16路高速输出；
4.通过EtherCAT总线，可扩展到512个隔离输入或输出口；
5.支持PWM输出、精准输出、PSO硬件位置比较输出、视觉飞拍等；
6.支持直线插补、圆弧插补、连续轨迹加工（速度前瞻）；
7.支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴、螺距补偿等功能；
8.支持30+机械手模型正逆解模型算法，比如SCARA、Delta、UVW、4轴/5轴 RTCP...

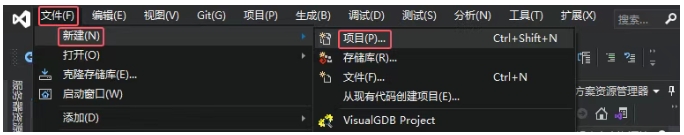

1.在VS2019菜单“文件”→“新建”→“项目”，启动创建项目向导。

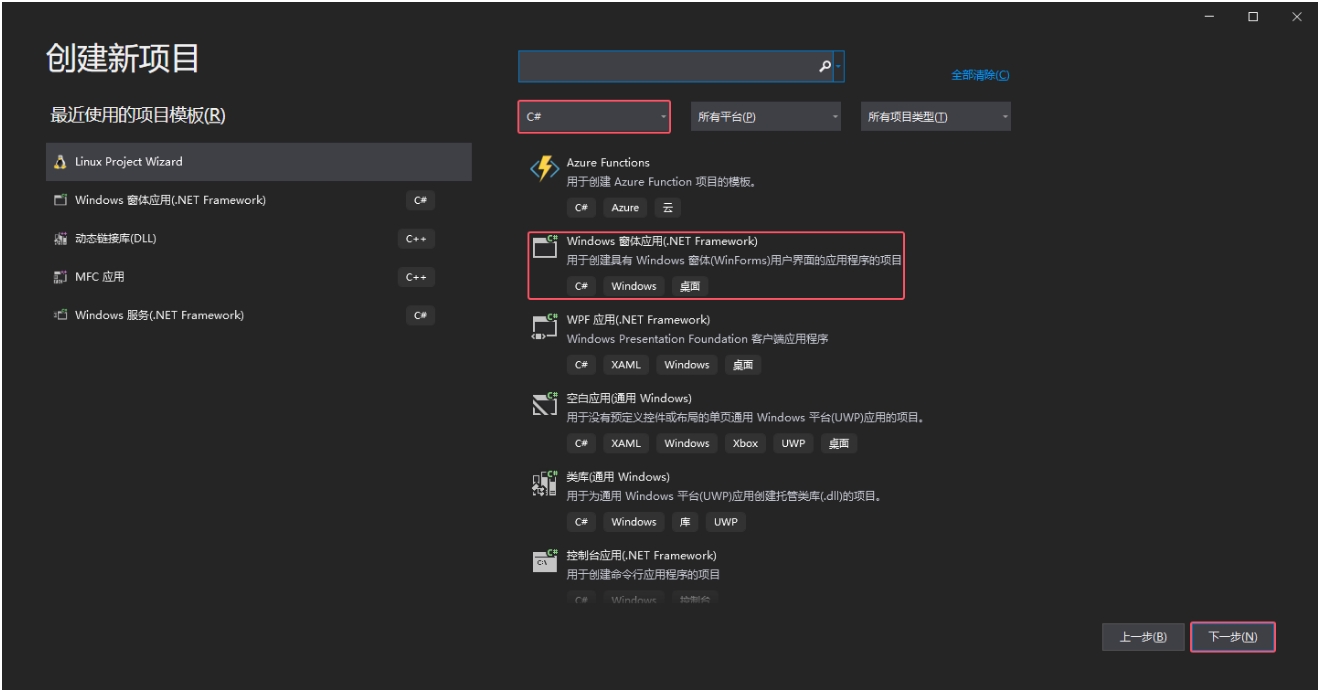

2.选择开发语言为“C#”和Windows窗体应用程序，点击下一步。

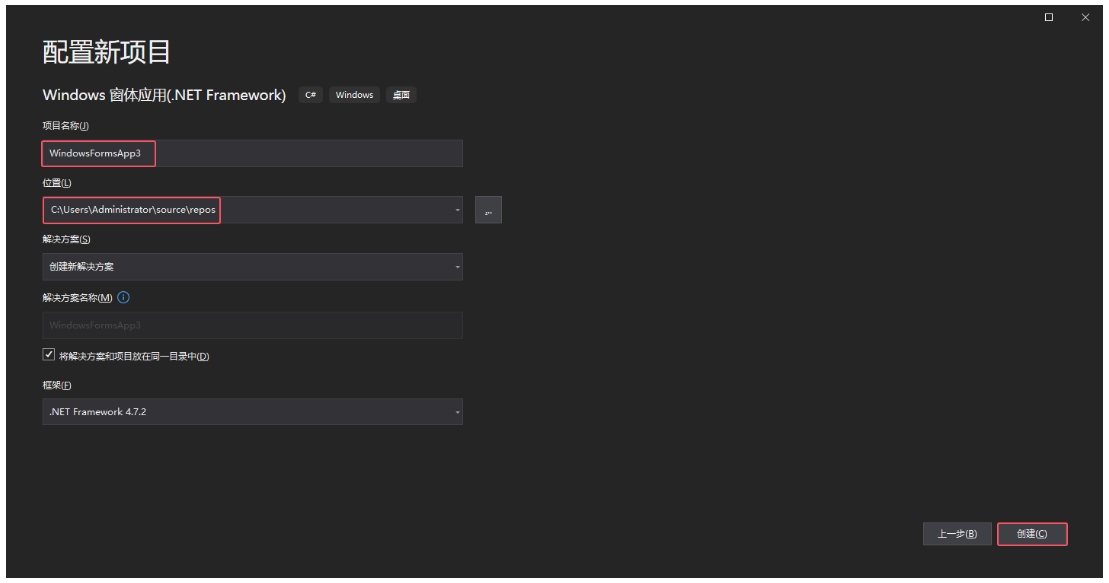

3.配置好项目名称和位置，以及相应框架，点击创建。

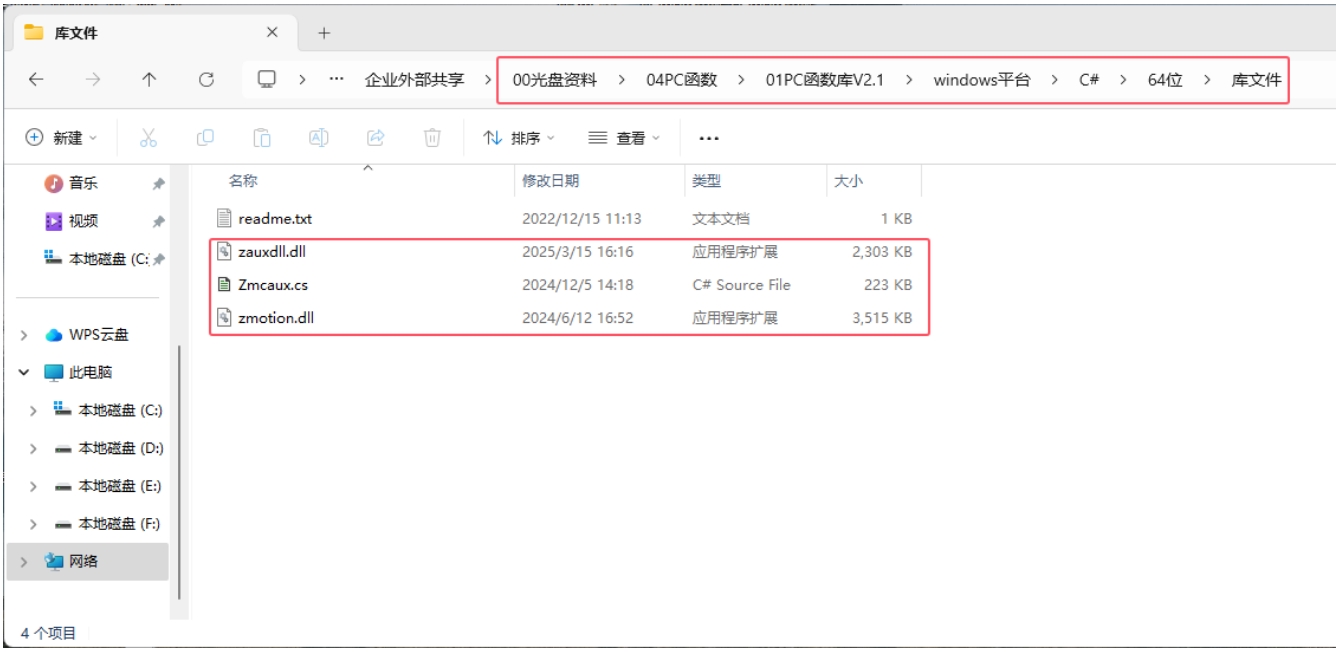

4.找到厂家提供的光盘资料里面的C#函数库，路径如下（64位库为例）。进入厂商提供的光盘资料，找到zauxdll.dll，zmotion.dll和Zmcaux.cs这三个库文件。
库文件路径：【00光盘资料】→【04PC函数】→【01PC函数库V2.1】→【Windows平台】→【C#】→【64位】→【库文件】。
5.将厂商提供的C#的库文件以及相关文件复制到新建的项目中。
1）将zmcaux.cs文件复制到新建的项目里面中。

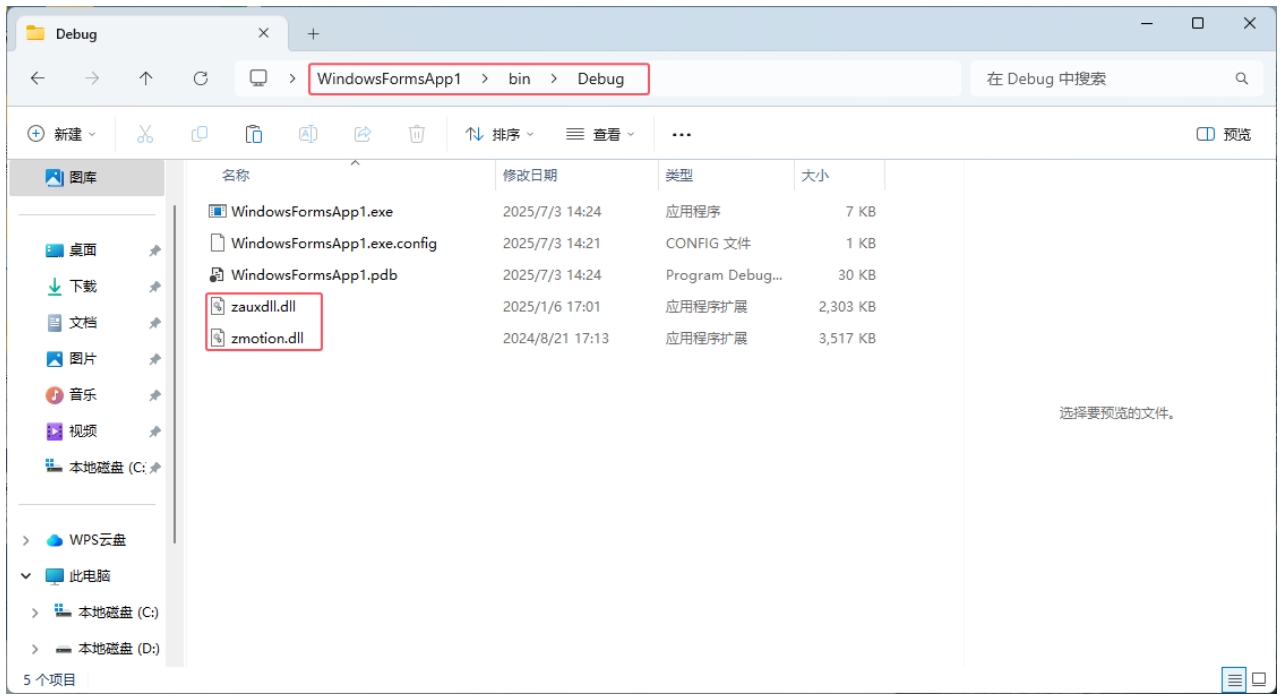

2）将zauxdll.dll和zmotion.dll文件放入bin\debug文件夹中。

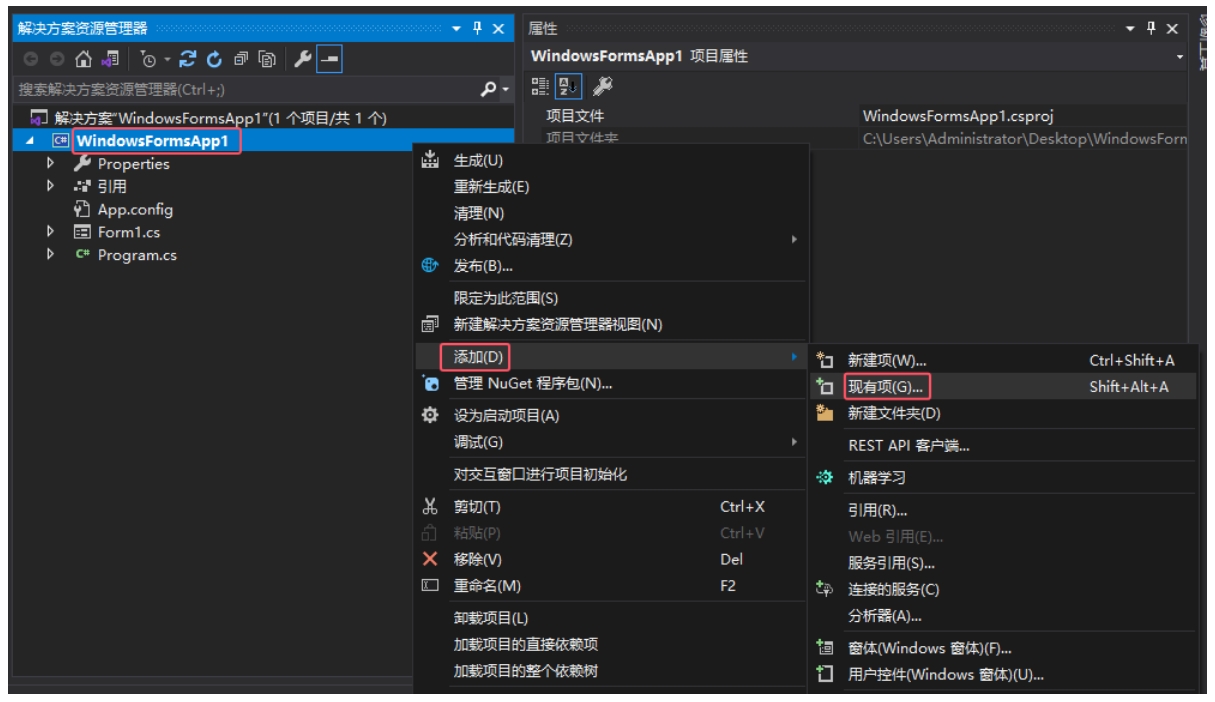

3）将Zmcaux.cs文件添加进项目中。右键项目名称，选择添加，再选择现有项，选择Zmcaux.cs文件。

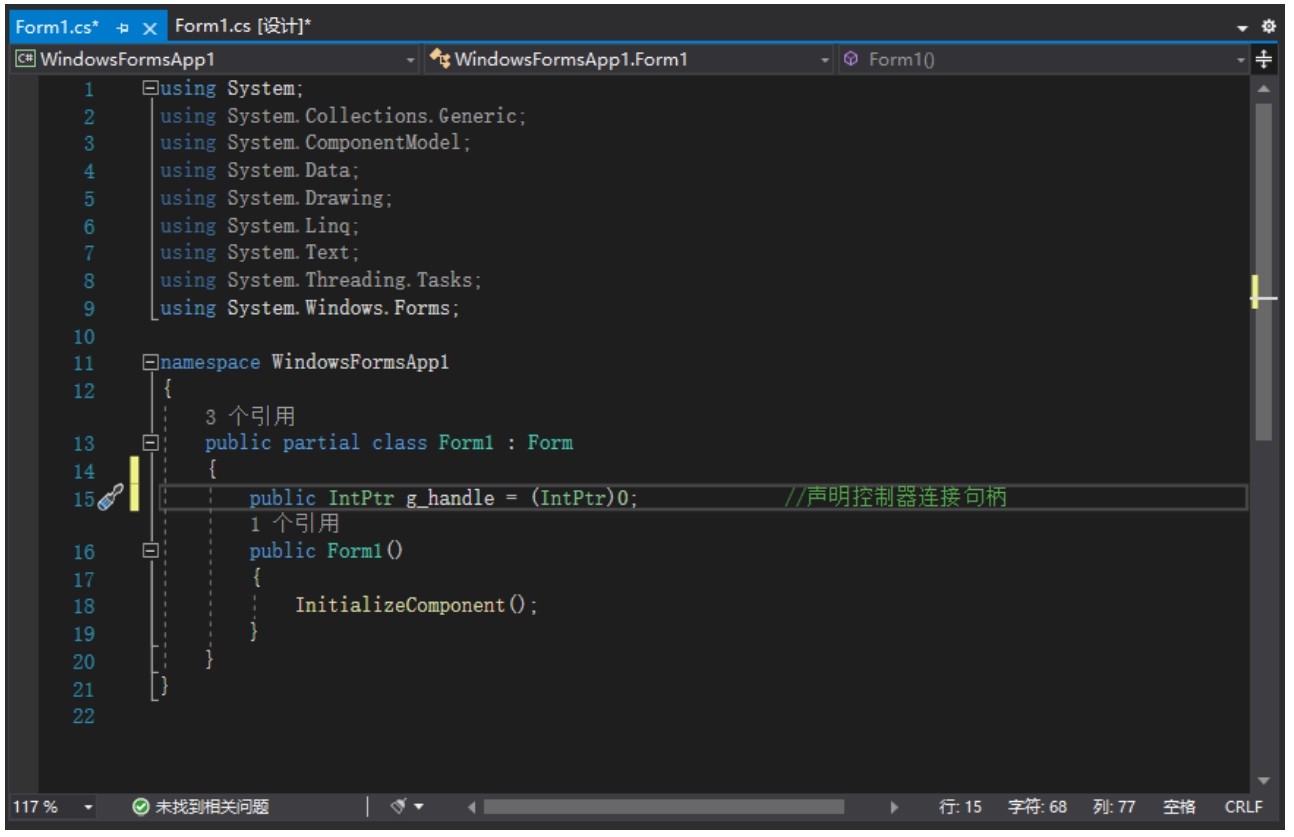

6.双击Form1.cs里面的Form1，出现代码编辑界面，在文件开头写入using cszmcaux，并声明控制器句柄g_handle。
7.至此，项目新建完成，可进行C#项目开发。

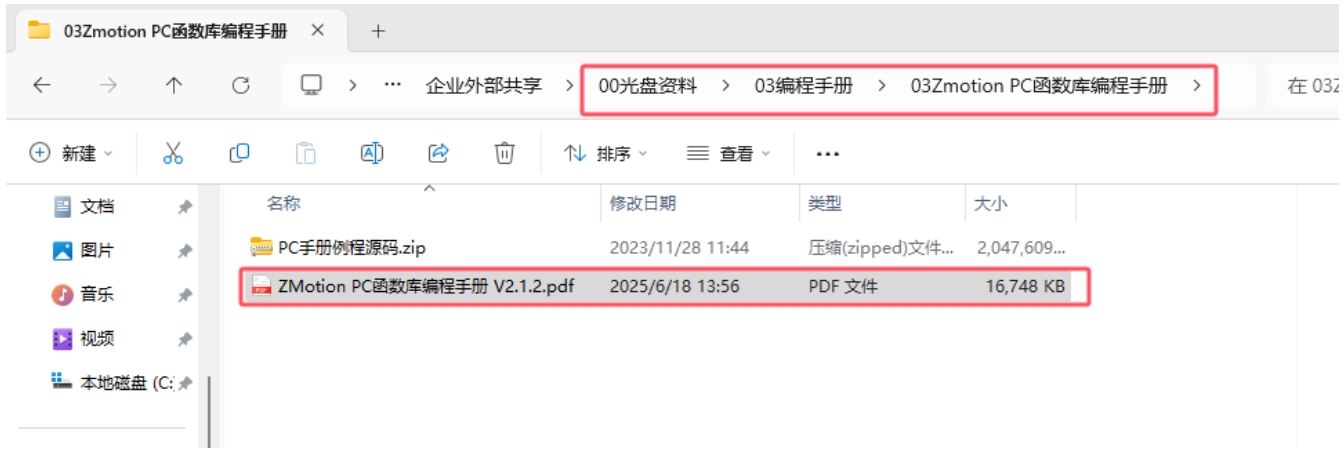

PC函数手册可在光盘资料获取，具体路径如下：“00光盘资料\03编程手册\03ZMotion PC函数库编程手册”。

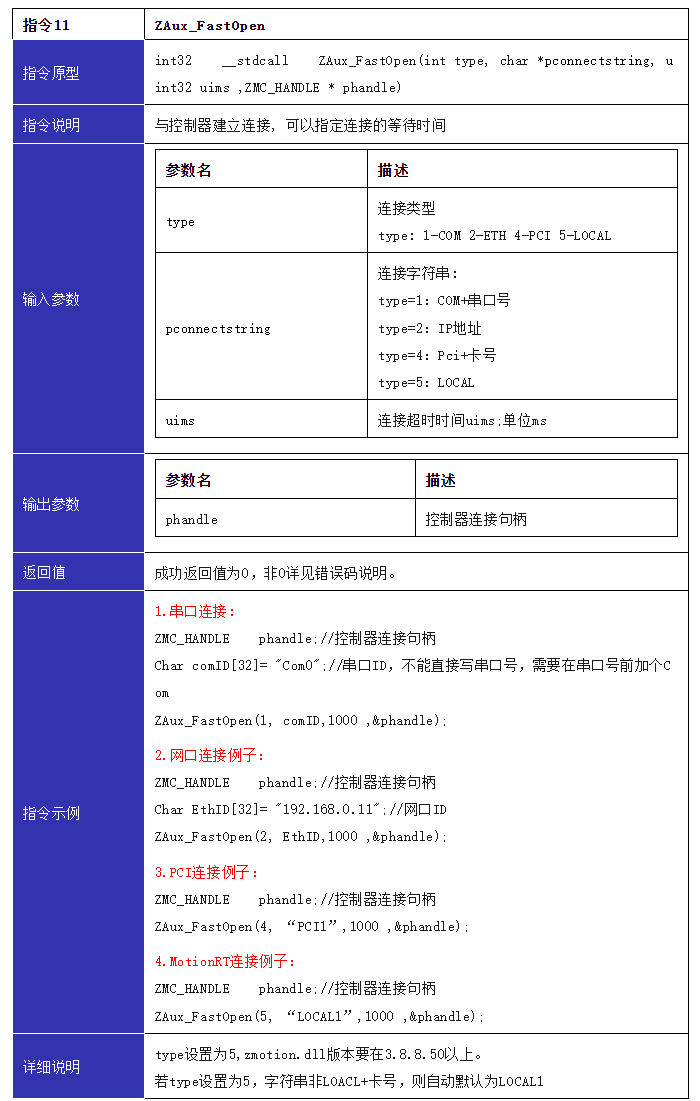

1.链接控制器，获取链接句柄。

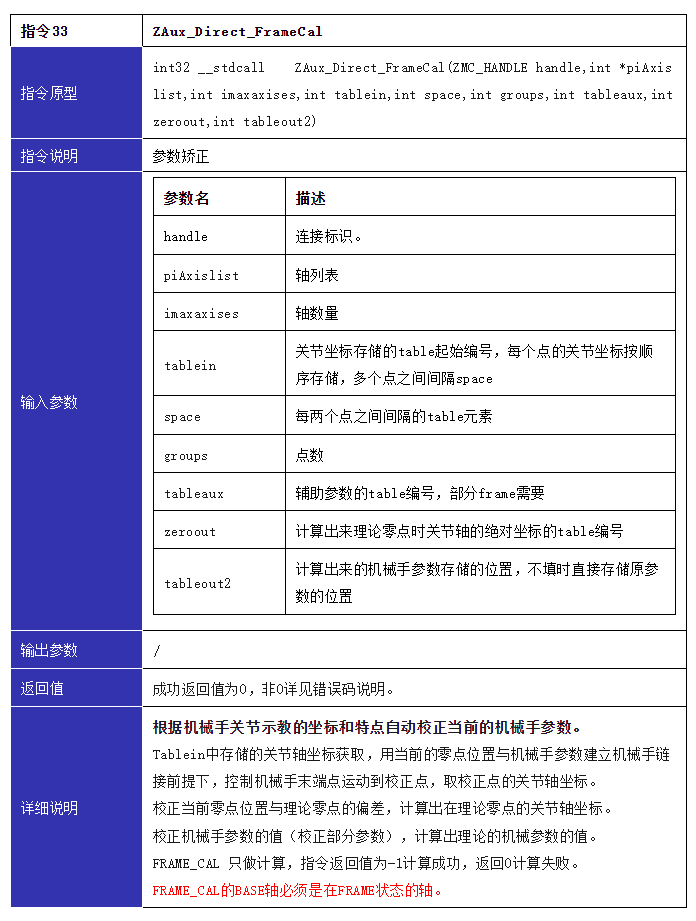

2.机械手参数矫正指令。

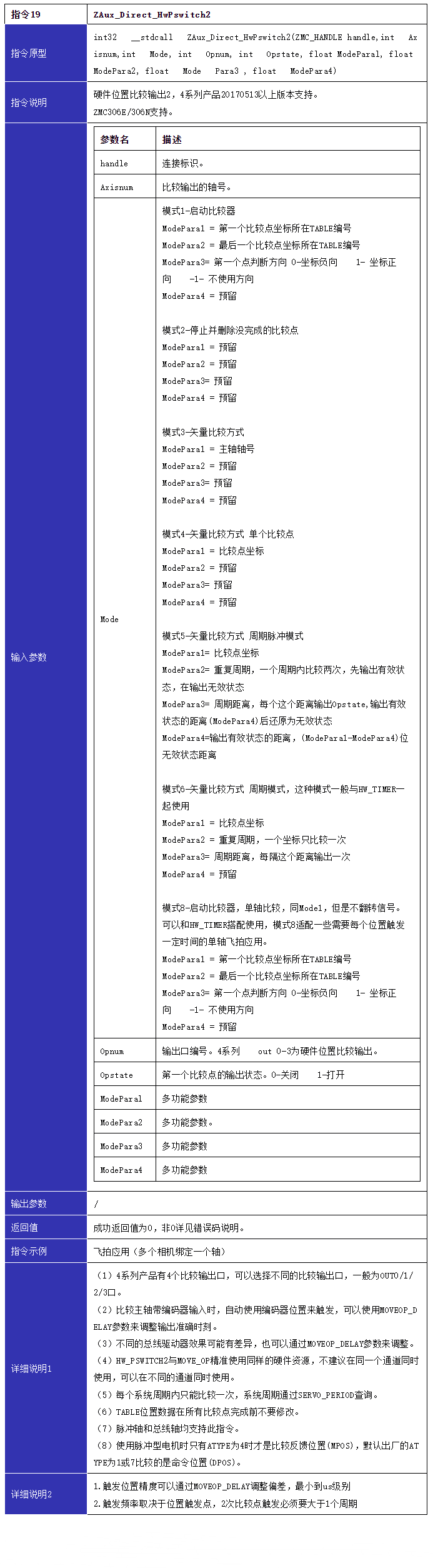

3.硬件比较输出指令使用介绍。

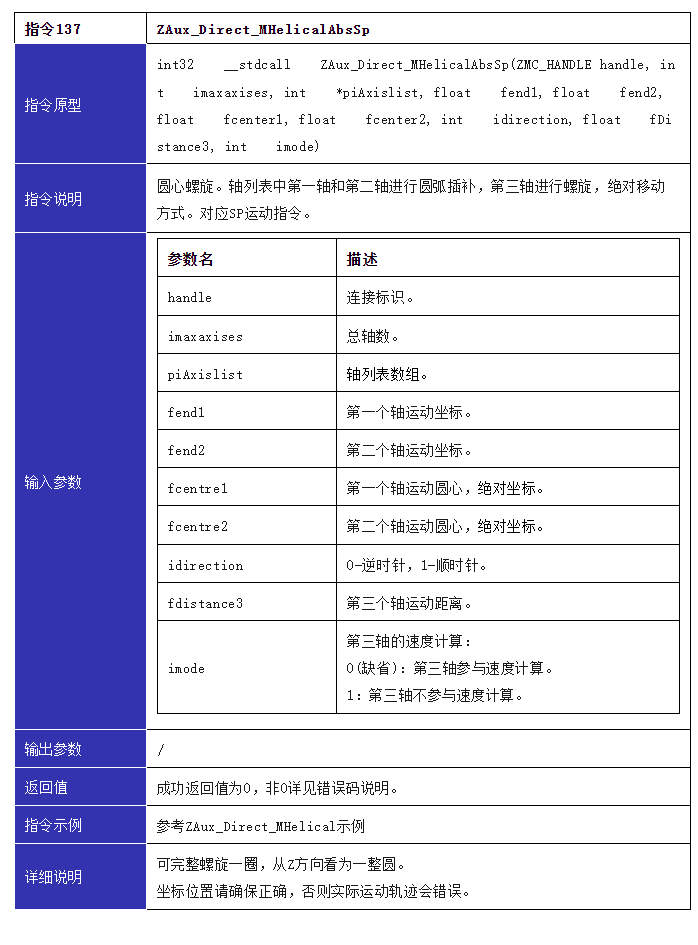

4.圆心螺旋指令使用介绍。

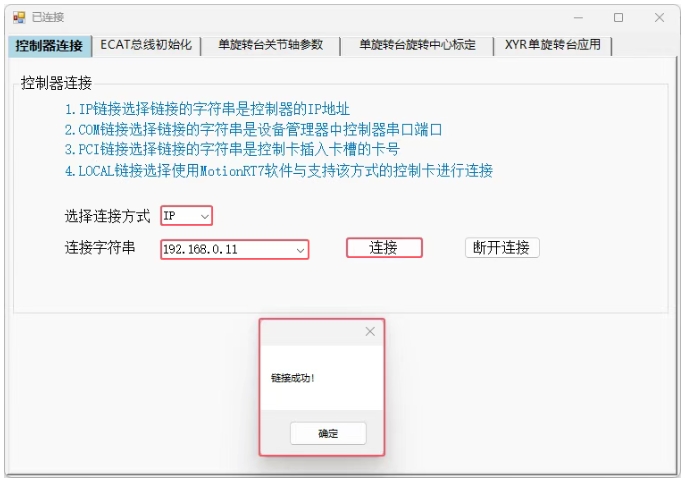

1.上位机软件界面如下，首先选择连接方式。
可以选择网口IP连接，串口COM连接，PCI卡卡号连接以及Local MotionRT连接。选择好连接字符串后，这里以网口IP连接为例，再连接字符串中输入控制器IP地址，再点击连接。若弹出链接成功提示框，则可正常操作。若连接失败，检测连接字符串是否正确，网线是否松动等情况。

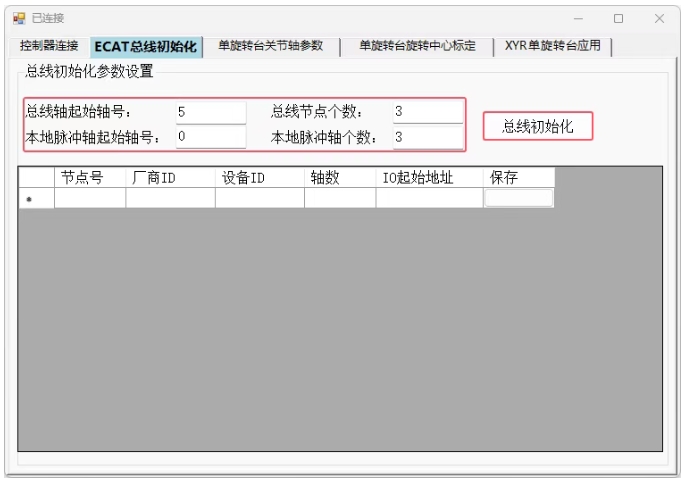

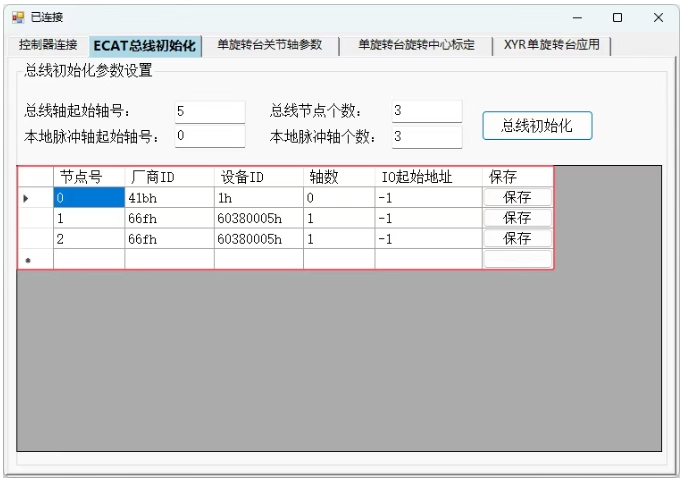

2.总线驱动器初始化界面的介绍。
（1）配置好总线起始轴号，总线节点个数，本地脉冲轴起始轴号和本地脉冲轴个数四个参数后，点击总线初始化按钮，进行总线扫描。
（2）等待初始化完成后，表格出现厂商ID和设备ID等相关节点信息，则代表初始化完成。
（3）如需将对应总线节点的IO状态信息映射到控制器上查看，则填写对应节点需要映射IO的起始地址，若无需映射默认-1不需要修改，填写完成后，点击保存，再次点击总线初始化按钮进行总线扫描。

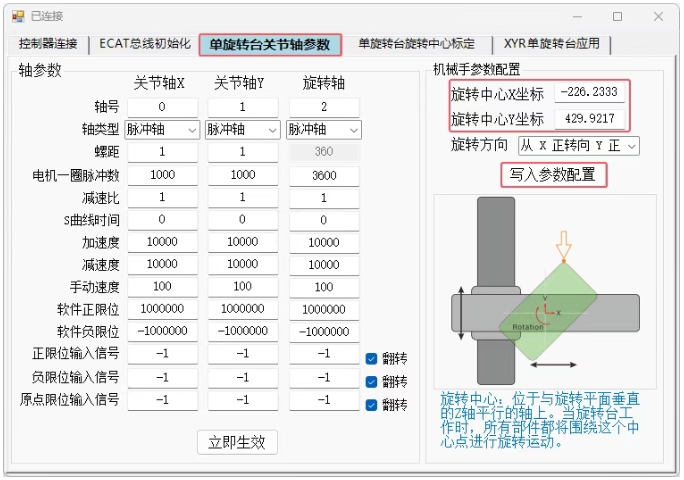

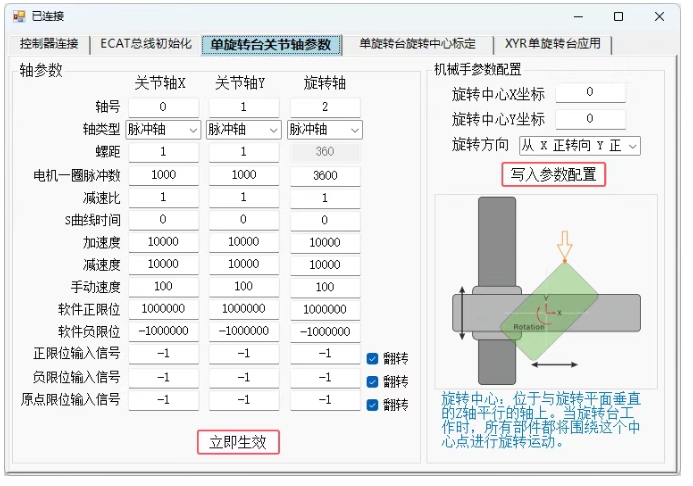

3.相关轴参数配置界面介绍。
选择轴号，配置轴类型，电机一圈脉冲数，加速度，减速度等相关轴参数后点击立即生效按钮，将这些参数配置对应轴上。默认旋转中心（X,Y）坐标为（0,0），接着选择旋转轴实际正向旋转方向，再点击写入参数配置按钮，将机械手参数写入机械手模型结构中。

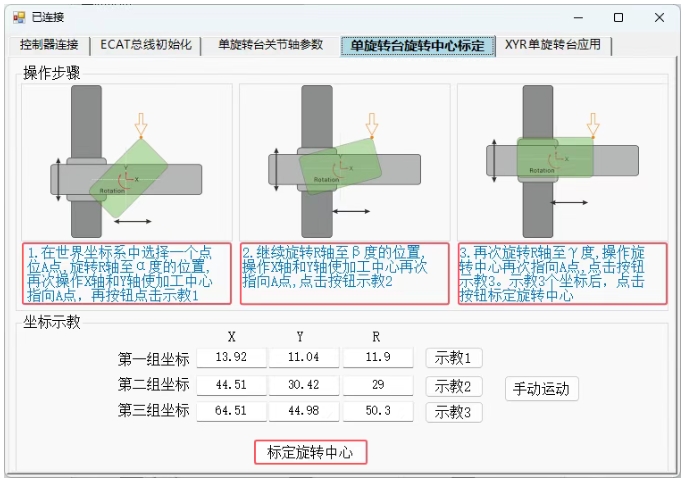

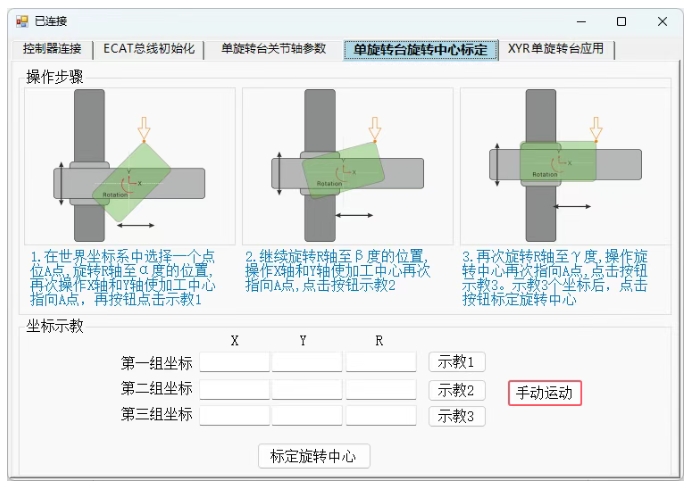

4.旋转中心标定界面介绍。

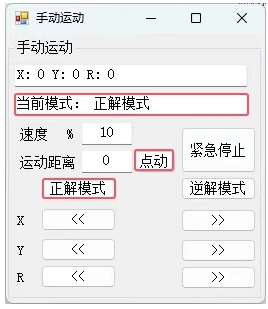

（1）首先点击手动运动，选择正解机模式，接着点击寸动按钮选择寸动还是点动模式，最后配置好速度。
（2）参考单旋转台旋转中心标定界面的步骤，通过手动运动示教三组坐标。示教完成后点击标定旋转中心按钮，通过三点确认圆心计算旋转中心的坐标。
注意：α,β,γ三个角度不重合即可，原理是3点确定一个圆心，角度范围覆盖可以尽量大一些。
（3）点击单旋转台关节轴参数按钮，可以看到的计算出的旋转中心坐标，点击写入参数配置，将实际旋转中心写入机械手结构参数中。
函数介绍：当点击标定旋转中心按钮后，首先会判断当前模式是否处于正解模式，标定旋转中心时机械手必须处于正解模式。然后再调用机械手参数矫正指令，开始计算旋转中心将计算的坐标赋值给轴参数配置界面的文本框。
private void Calculate_rotation_center(object sender, EventArgs e)
{
float[] conter = new float[2]; //存储旋转中心坐标
int cali_table = 1000; //关节坐标存储的table起始编号
int space = 3; //坐标存储间隔
int groups = 3; //坐标个数
int tableaux = 1500; //辅助参数的table编号
int zeroout = 1200; //计算出来理论零点时关节轴的绝对坐标的table编号
int zeroout2 = 1300; //计算出来的机械手参数存储的位置，不填时直接存储原参数的位置
int ret;
int[] iAxisMtype = new int[2];
ret=zmcaux.ZAux_Direct_GetMtype(g_handle,Axis[0],ref iAxisMtype[0]);
if (iAxisMtype[0] == 33)
{
Console.WriteLine("当前处于正解模式");
}
else
{
//建立正解
ret = zmcaux.ZAux_Direct_Connreframe(g_handle, reframe_num, VirAxis_List, robot_mode, store_table, frame_num, Axis);
}
//计算旋转中心坐标
ret = zmcaux.ZAux_Direct_FrameCal(g_handle, VirAxis_List, 2, cali_table, space, groups, tableaux, zeroout, zeroout2);
if (ret != 0)
{
MessageBox.Show("旋转中心计算失败");
return;
}
ret = zmcaux.ZAux_Direct_GetTable(g_handle, zeroout2, 2, conter);
textBox61.Text = conter[0].ToString();
textBox60.Text = conter[1].ToString();

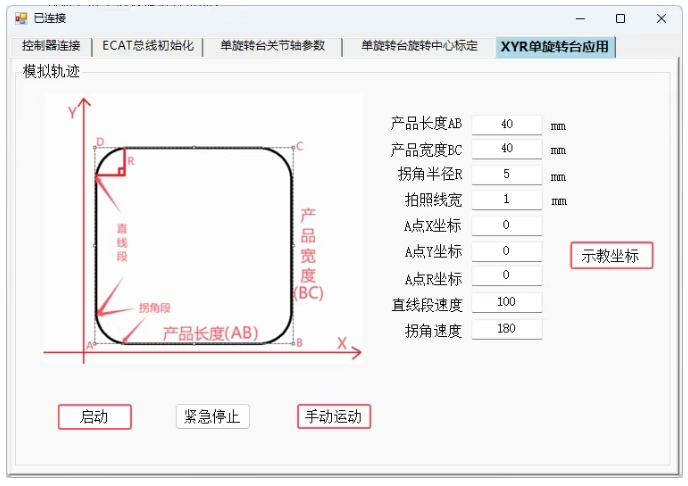

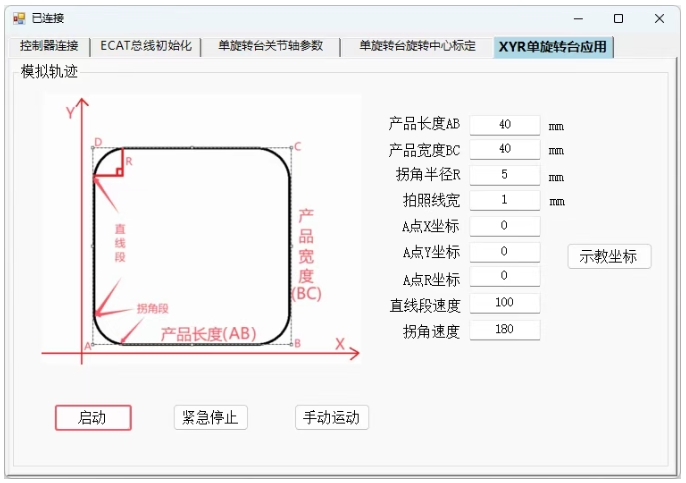

}5.产品参数配置界面。

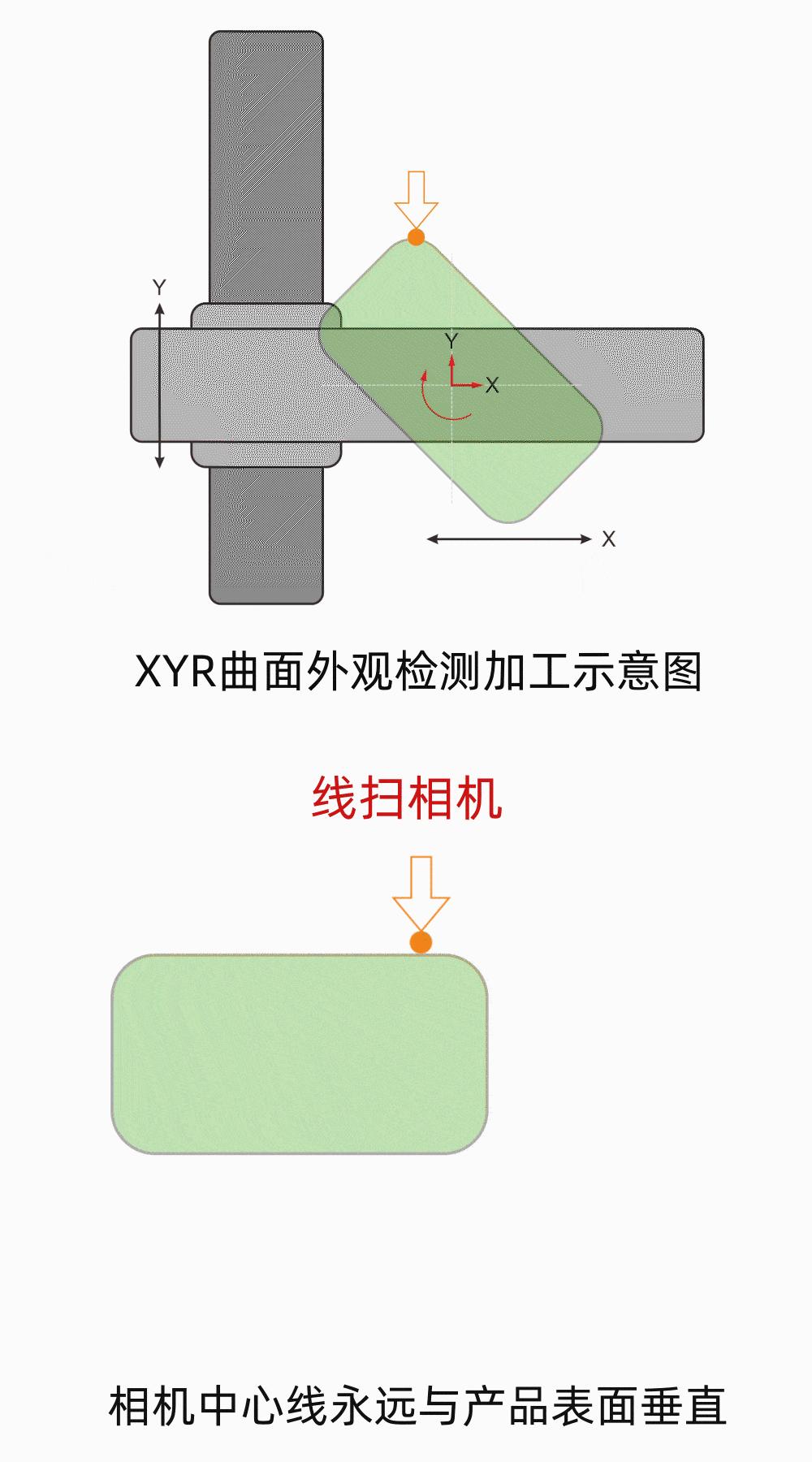

配置好产品长度，产品宽度等相关参数以及不同段的速度后，点击手动运动将加工轴通过手动运动移动到A点位置，点击示教坐标按钮，将当前位置保存为A点坐标。完成示教后，即可点击启动按钮，对手机边框进行检测。
函数介绍：点击启动检测后，会根据A点坐标，产品长度，产品宽度和拐角半径，计算出所需坐标点位。结合实际情况在拐角处使用圆心螺距指令实现拐角轨迹，走出实际产品轨迹。根据拍照线宽,使用硬件比较输出模式5周期脉冲模式，每隔线宽距离触发一次比较。
private void move_path(object sender, EventArgs e)
{
//设置拐角模式，用Speed限制单轴速度
ret = zmcaux.ZAux_Direct_SetCornerMode(g_handle, VirAxis_List[0],corner_mode);
//设置运行速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//回到起始点
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_A1);
int idle = 0;
while (true)
{
Thread.Sleep(10);
//获取轴运行状态
zmcaux.ZAux_Direct_GetIfIdle(g_handle, VirAxis_List[0], ref idle);
if (idle == -1){break;}
}
//清空矢量坐标
ret = zmcaux.ZAux_Direct_SetParam(g_handle, "VECTOR_MOVED", VirAxis_List[0], 0);
float line_width = Convert.ToSingle(textBox31.Text); //拍照线宽
float arc_length =Convert.ToSingle(2* Math.PI* product_para[2]); //四个拐角弧长
int out_num = Convert.ToInt32((product_para[0]*2 + 2 * product_para[1] - product_para[2]*8 + arc_length) / line_width);//输出点数
int out_mode = 5; //输出模式
int out_port = 0; //输出端口
int out_state = 1; //输出状态
float start_vector = 0; //起始矢量
float out_vector = 0.5f; //输出脉冲
float delay_vector = 0.5f; //延时矢量
//直线A1-B1
//清空矢量
zmcaux.ZAux_Direct_SetParam(g_handle, "VECTOR_MOVED", VirAxis_List[0], 0);
//清空上次未完成的输出
zmcaux.ZAux_Direct_HwPswitch2(g_handle, VirAxis_List[0], 2, 0, 0, 0, 0, 0, 0);
//设置周期脉冲模式的硬件比较输出
zmcaux.ZAux_Direct_HwPswitch2(g_handle, VirAxis_List[0], out_mode, out_port, out_state, start_vector+ delay_vector, out_num, line_width, out_vector);
//设置直线速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//直线插补运动
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_B1);
//拐角B1-B2
//设置拐角速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[2], product_para[7]);
//圆心螺旋指令实现拐角
ret = zmcaux.ZAux_Direct_MHelicalAbs(g_handle, 3, VirAxis_List, distance_B2[0], distance_B2[1], distance_B1[0], distance_B2[1], 0, distance_B2[2], 1);
//直线B2-C1
//设置直线速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//直线插补运动
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_C1);//拐角C1-C2
//设置拐角速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[2], product_para[7]);
//圆心螺旋指令实现拐角
ret = zmcaux.ZAux_Direct_MHelicalAbs(g_handle, 3, VirAxis_List, distance_C2[0], distance_C2[1], distance_C2[0], distance_C1[1], 0, distance_C2[2], 1);
//直线C2-D1
//设置直线速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//直线插补运动
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_D1);
//拐角D1-D2
//设置拐角速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[2], product_para[7]);
//圆心螺旋指令实现拐角
ret = zmcaux.ZAux_Direct_MHelicalAbs(g_handle, 3, VirAxis_List, distance_D2[0], distance_D2[1], distance_D1[0], distance_D2[1], 0, distance_D2[2], 1);
//直线D2-A2
//设置直线速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//直线插补运动
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_A2);
//拐角A2-A1
//设置拐角速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[2], product_para[7]);
//圆心螺旋指令实现拐角
ret = zmcaux.ZAux_Direct_MHelicalAbs(g_handle, 3, VirAxis_List, distance_A1[0], distance_A1[1], distance_A1[0], distance_A2[1], 0, 360, 1);
}

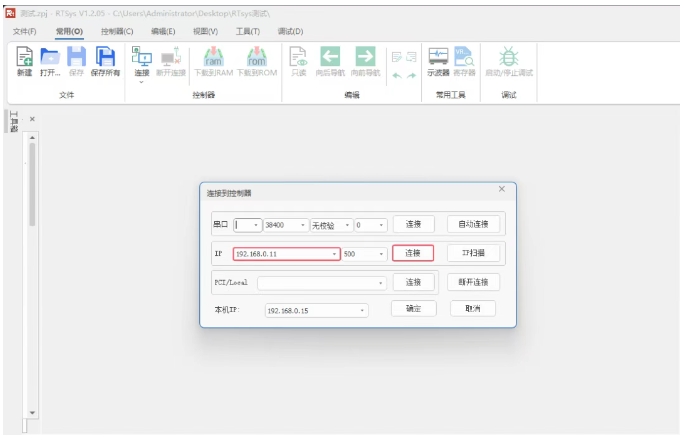

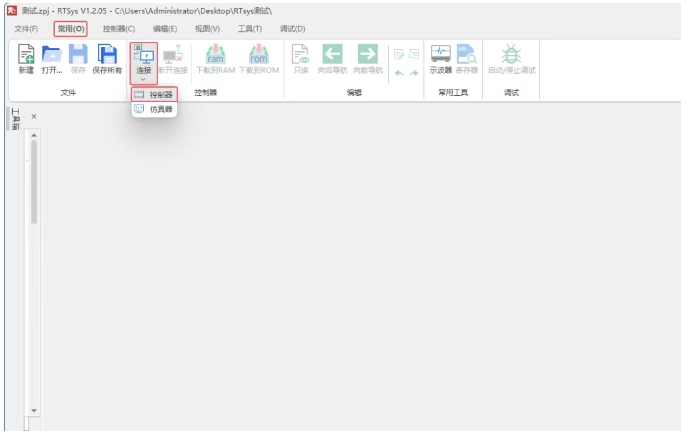

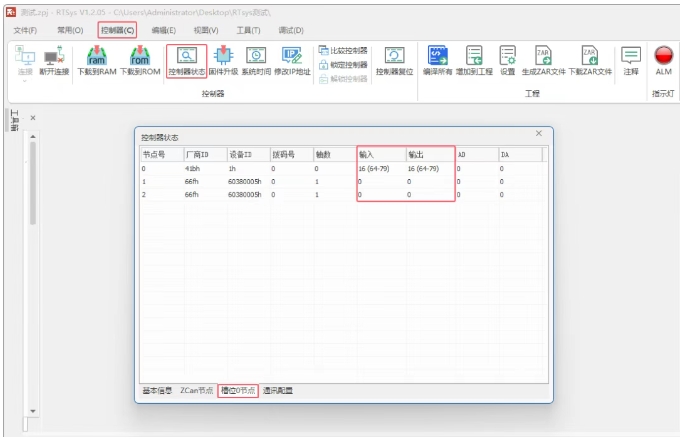

2.输入控制器IP地址，点击连接。
4.运行C#手机外观检测例程。
（1）配置好轴参数，机械手参数以及产品参数后，点击启动检测。

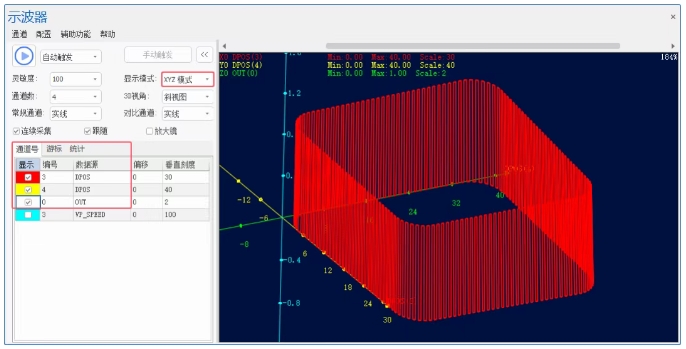

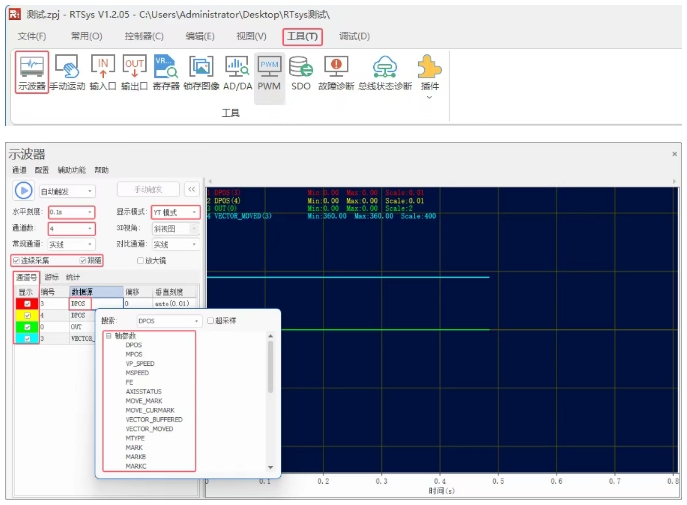

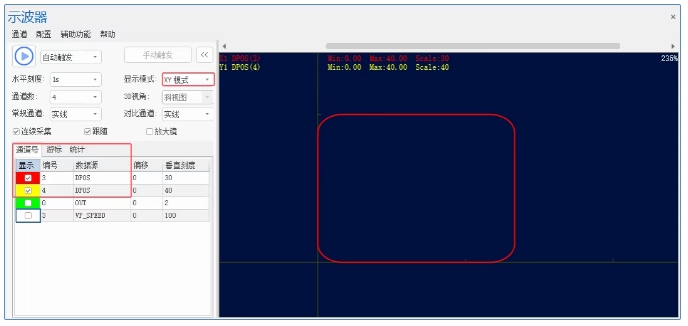

（2）后勾选轴3，轴4和输出口0，将模式切换为XYZ模式再配置好合适的垂直刻度，可以更直观的看到输出口的输出次数以及的间距。
（3）勾选轴3和轴4的DPOS，将显示模式切换为XY模式，即可直观看到轴实际运行的轨迹。

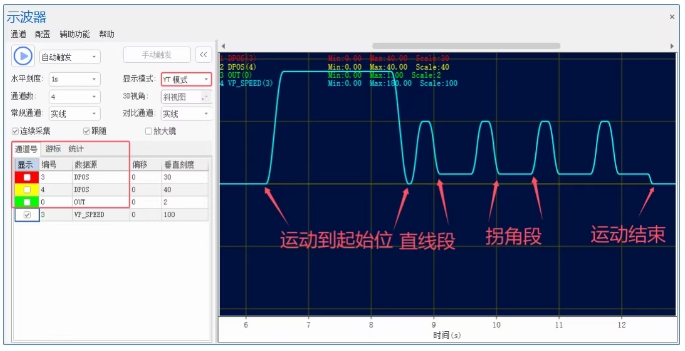

（4）设置YT模式。抓取主轴轴3的VP_SPEED也就是加工合速度，可以看到在拐角处是减速运行的。
完整代码获取地址
本次，正运动技术单旋转台XYR在精密点胶/外观检测/精密焊接的C#应用，就分享到这里。
