RTSys：自主自研、简单易用的运动控制集成开发平台（上）


机器视觉运动控制开发软件RTSys

RTSys新版现已正式发布！上一版本ZDevelop自发布以来便受到大量应用，用户遍及3C，包装，印刷，激光，医药等各大产业及全国众多客户。


在取得一系列应用成果的同时，也在吸纳大量用户反馈。RTSys的重磅升级包括以下几个方面：

软件开发环境风格全面提升

美观度提升、模块分类清晰、多种主题风格可选。


软件支持在线升级功能

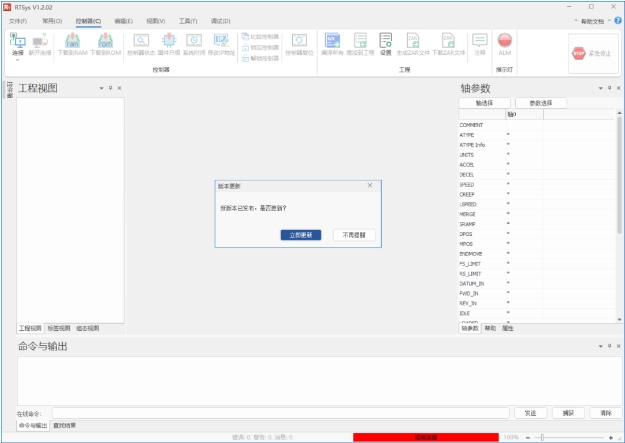

RTSys在市场需求下也在持续优化，后续优化推出的版本可直接在软件中收取通知并选择是否升级。免去重新卸载安装等繁琐步骤。


文件视图更新为工程视图

新增便捷的轴配置和EtherCAT总线配置功能。


支持的编程语言由3种新增至4种

在支持RTBasic、RTPlc梯形图、RTHmi的基础上新增了C语言。

示波器全面升级

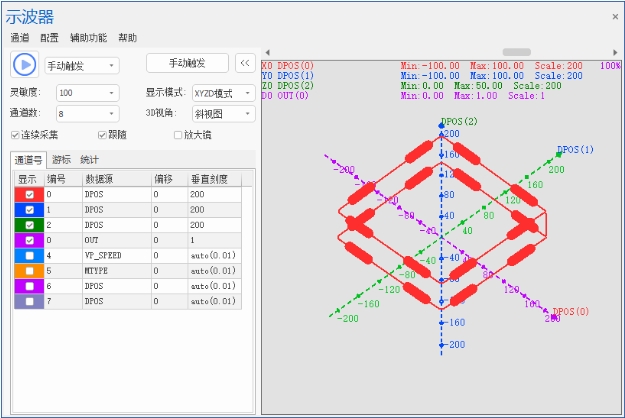

界面全新升级；新增“叠加通道、对比波形、搜索波形”，新增“XYZD”模式等功能。


HMI编程全新升级

使用便捷性提升、控件风格画质全面提升、控件新增便捷的属性等。

RTSys更多精彩等你来发现！

下面正式介绍RTSys开发环境在运动控制中的优势及功能！由于RTSys功能丰富多样，本文分为上下两篇，本篇主要介绍以下内容：

一、RTSys开发环境介绍及优势

二、RTSys安装的环境要求

三、RTSys的安装步骤

四、RTSys模拟仿真功能

五、RTSys主要视图窗口介绍

六、RTSys控制器常用操作工具

RTSys开发软件简介以及优势

▶▶▶ RTSys开发环境简介

RTSys是正运动推出的一款纯国产自主工业软件IDE的开发环境，集成了运动控制+机器视觉功能，支持RTBasic、RTPlc梯形图、RTHmi、C语言、RTVision机器视觉等二次开发，支持四种语言混合编程。其优势在于可快速面向不同开发需求的用户，通过一个软件配合运动控制器即可实现一站式开发。

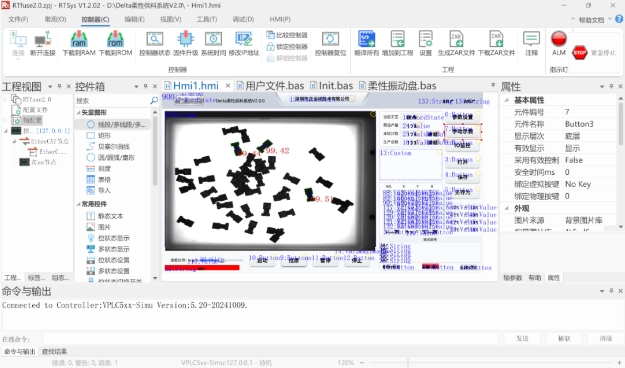

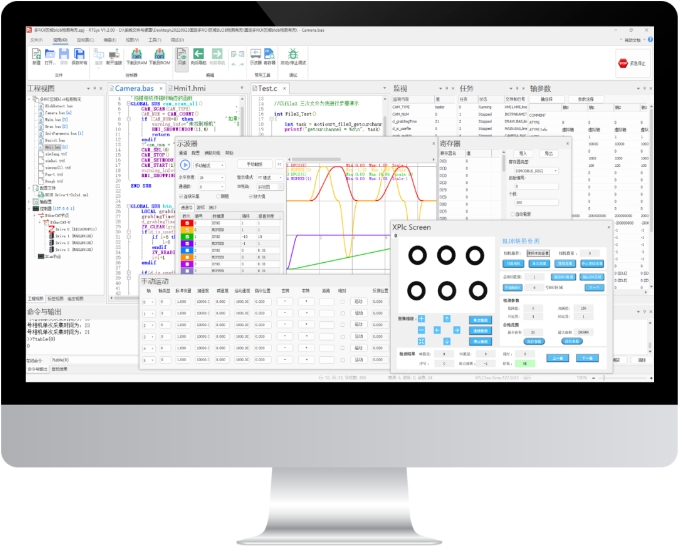

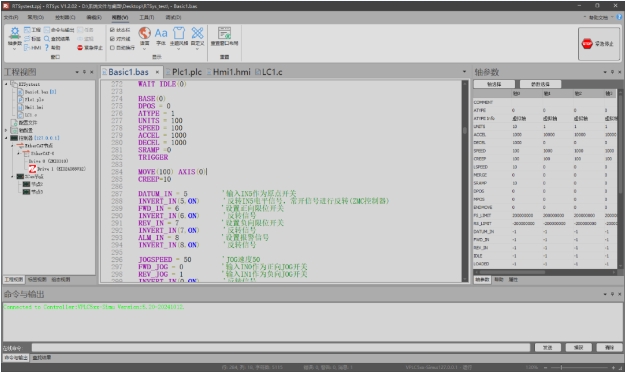

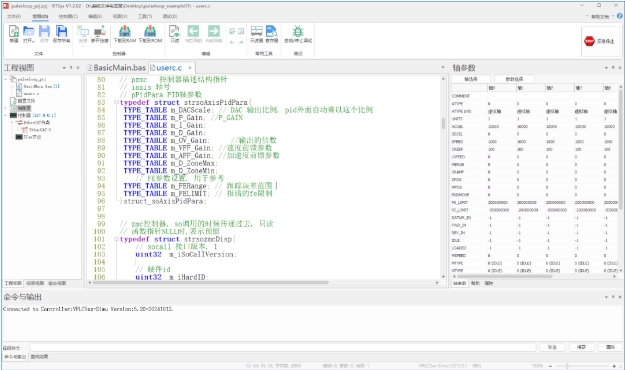

同时RTSys软件提供了实时仿真、在线跟踪以及诊断与调试等工具/功能。有利于用户通过软件实现快速、实时地对程序进行调试。通过RTSys软件可快速实现智能装备的视觉定位、测量、识别、检测和复杂的运动控制等系统的开发。RTSys软件开发界面如下图所示。

▶▶▶ RTSys开发环境优势

使用RTSys支持的编程语言配合正运动的运动控制器产品进行开发，程序可直接下载到控制器中，并支持掉电保存和脱机运行。相比于用上位机等高级语言开发多了一层保护，PC上位机开发不支持脱机运行。

RTSys支持多任务运行，其中Basic可以多任务运行，支持与Plc和Hmi、C语言编程混合编程并互相调用。

另外RTSys提供了仿真器和XPLC Screen工具，可用于无控制器或无触摸屏场合时进行编程调试。

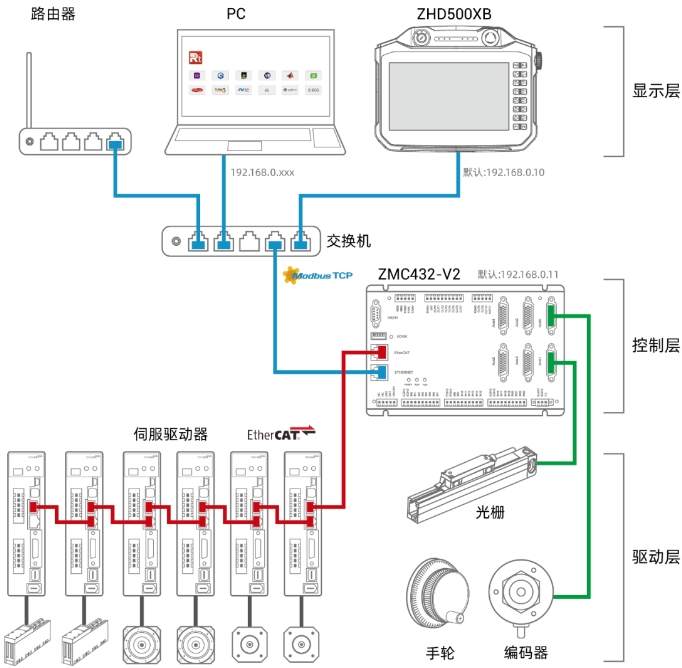

▶▶▶ RTSys软件与控制器开发系统

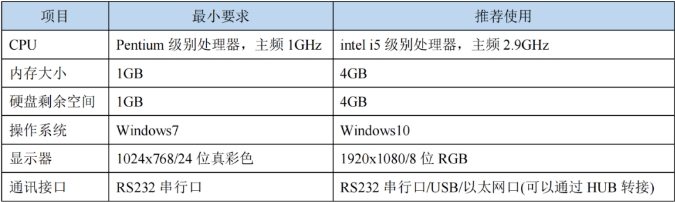

▶▶▶ 使用RTSys软件有如下硬件要求


RTSys开发环境安装

RTSys软件采用安装包下载形式，由此实现支持在线升级更新功能。当软件升级更新推出时，软件出现新版更新提示，用户可及时、实时使用到最新版RTSys软件。

▶▶▶ 软件安装步骤如下

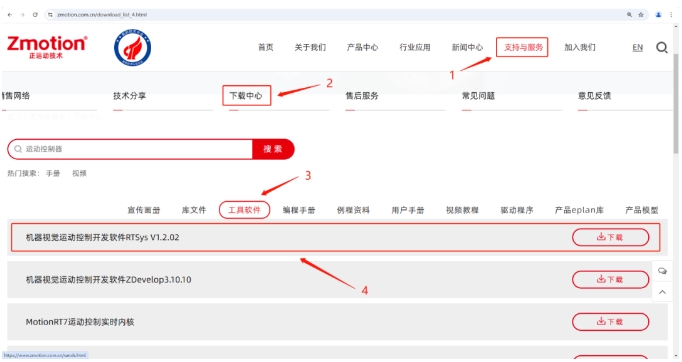

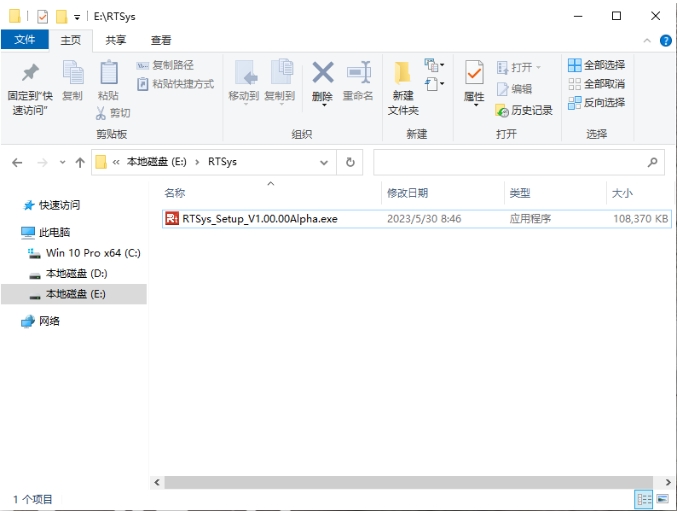

1.从正运动技术官网获取RTSys软件安装包，存放至目标路径下（用户自行选择路径）。将安装包解压后，得到如下图所示的.exe应用程序。

注：下图版本号不一定固定，软件版本号会随软件更新而更新。从正运动技术官网下载最新版的即可。

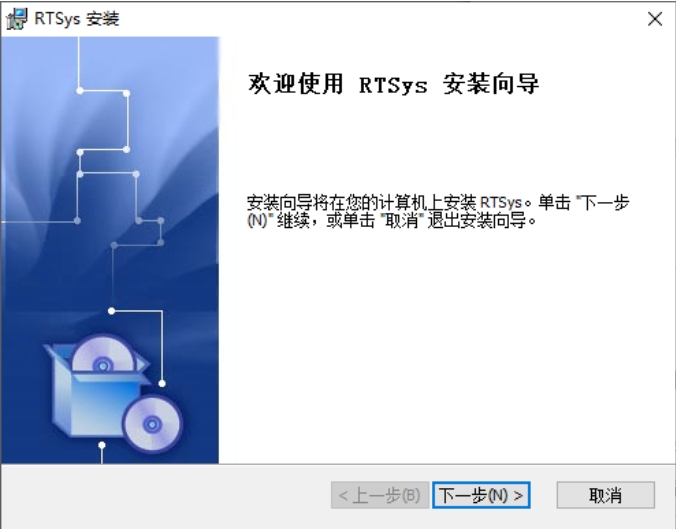

2.鼠标双击打开该.exe应用程序。弹出如下窗口，点击“下一步”。

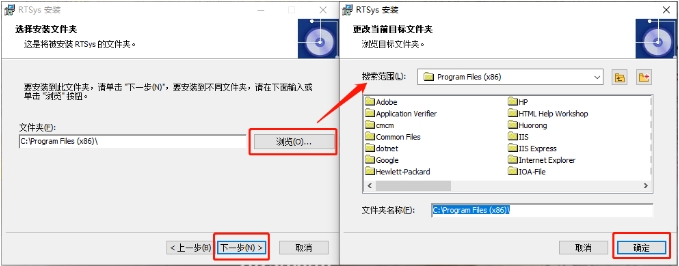

3.点击“浏览”选择软件安装路径。确定安装路径后点击“确定”，并点击“下一步”。

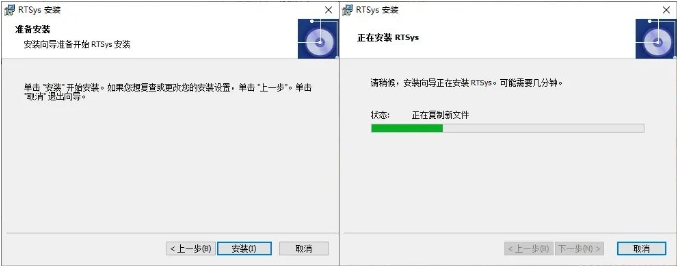

4.点击“安装”即可开始安装软件。右图即正在安装。

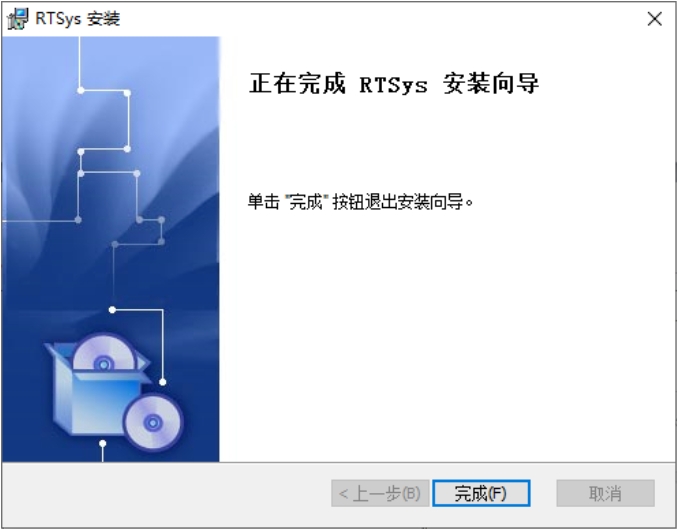

5.安装成功则弹出如下窗口，点击“完成”即可。


RTSys开发环境主要功能

1.支持RTBasic、RTPlc、RTHmi、C四种编程环境；

2.实时监控控制器的运行状态；

3.支持在线调试；

4.支持多任务运行；

5.支持控制器与触摸屏仿真（针对没有控制器或触摸屏的场合）；

6.支持手动操作控制器--手动运动视图；

7.支持查看各类寄存器数据--寄存器视图；

8.支持示波器采集显示多种类型的数据（示波器视图）；

9.支持操作输入口输出口的状态（输入口/输出口视图）；

10.支持PWM写入/读取、SDO数据字典读取/写入；

11.支持加密下载程序、锁定控制器、保护客户知识产权（生成ZAR文件、锁定控制器）；

12.方便客户快速升级固件与用户程序升级（固件升级、下载ZAR文件）。

RTSys模拟仿真

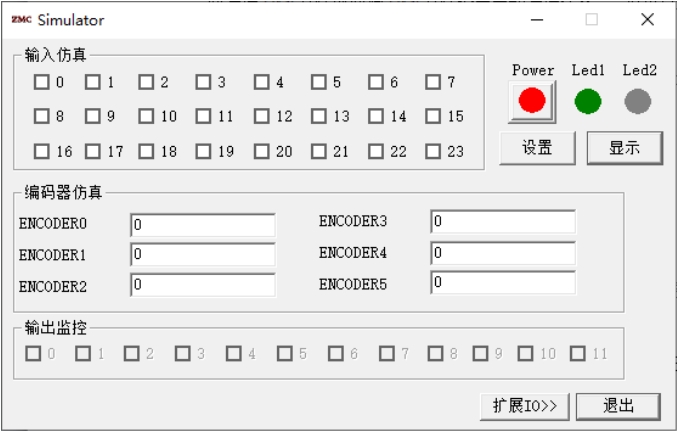

▶▶▶ 仿真控制器

正运动为用户考虑无控制器使用场合的情况下，使用RTSys软件支持仿真控制器。支持在线仿真调试，通过仿真器控制器输入口的开关状态及监测输出口状态变化等。

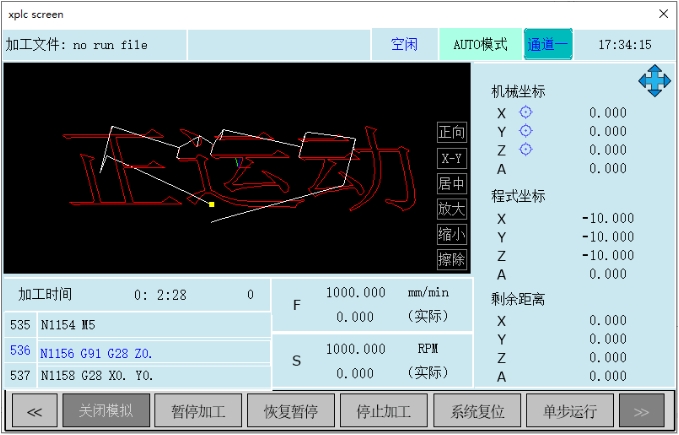

▶▶▶ 仿真组态触摸屏

RTSys提供了xplc screen组态插件用于显示HMI组态界面，仿真HMI组态界面有以下两种方式：

（1）仿真器界面“显示”按钮功能（仅支持使用仿真器编程时显示组态界面）；通过RTSys中自带的xplc screen工具插件，该种方式支持连接控制器或仿真器时使用。（菜单栏“工具”→“插件”→“xplc screen”）

（2）用户可以通过HMI编程在RTSys中将界面编辑好后运行显示在xplc screen中，支持模拟点击控件触发效果，解决了部分由于缺少触摸屏等外部设备时的局限性。

RTSys主界面布局各窗口介绍

▶▶▶ 工程视图/标签视图/组态视图

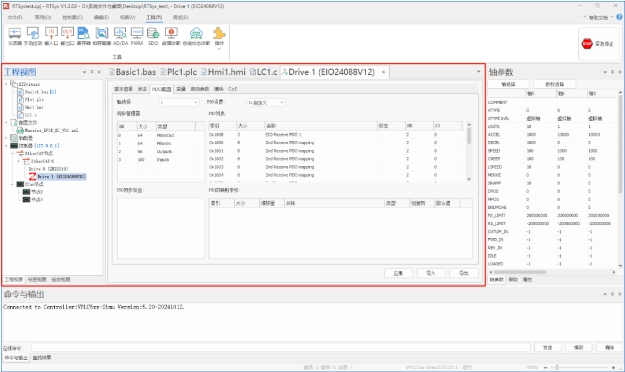

1.工程视图：显示查看当前项目中包含的文件数量、类型和文件的任务号，同时支持添加程序文件或配置文件(.bas/.plc/.hmi/.c/.zml)。

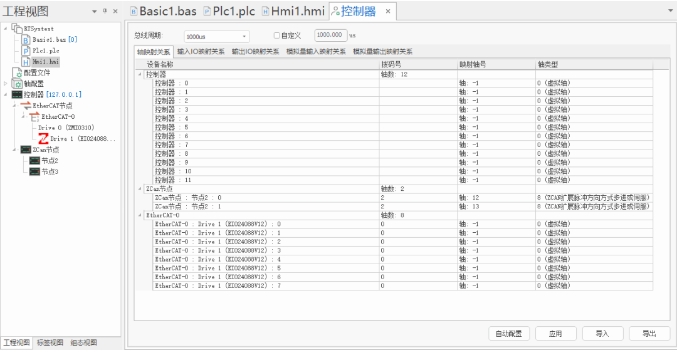

新增：轴配置和EtherCAT总线配置功能，支持一键分配轴类型、轴号等功能，对各轴进行配置。（详细功能操作请参考《RTSys使用手册》）

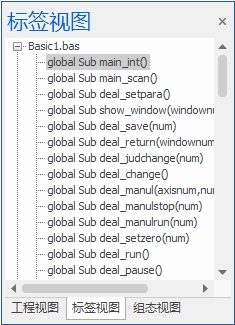

2.标签视图：显示查看所有文件中含有的SUB函数列表。


3.组态视图：显示查看Hmi文件中含有的所有窗口及每个窗口中包含的元件。

▶▶▶ 命令与输出

命令与输出窗口主要用于查看程序返回信息及报错信息。主要有控制器的各种参数、控制轴运动、打印程序运行结果、打印程序错误信息等。

在线命令则用于实时发送命令并立即执行，常见用于打印控制器参数（?*max / ?*set等）、打印寄存器数值、发送运动指令等。

打印的输出函数有：?、PRINT、WARN、ERROR、TRACE等。

?为PRINT的简写，WARN为警告信息，ERROR为错误信息，TRACE为打印信息。

其中WARN、ERROR、TRACE等命令是否输出由ERRSWITCH指令控制。（详细语法可参考RTBasic编程手册）

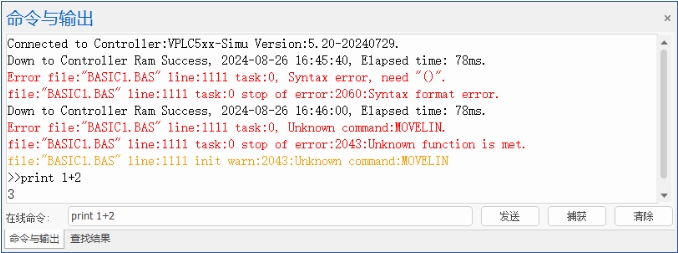

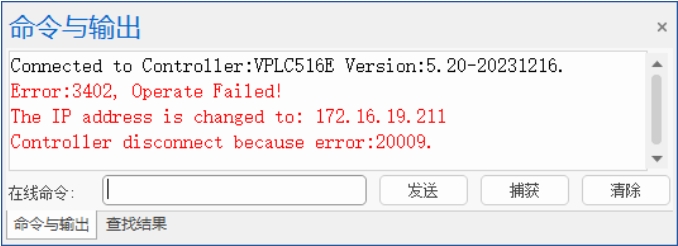

执行在线命令和打印错误信息提示：


另外，该窗口还提供了“捕获”功能，用于将该窗口中的信息内容保存为.txt文件，便于工程师对于信息抓包分析。

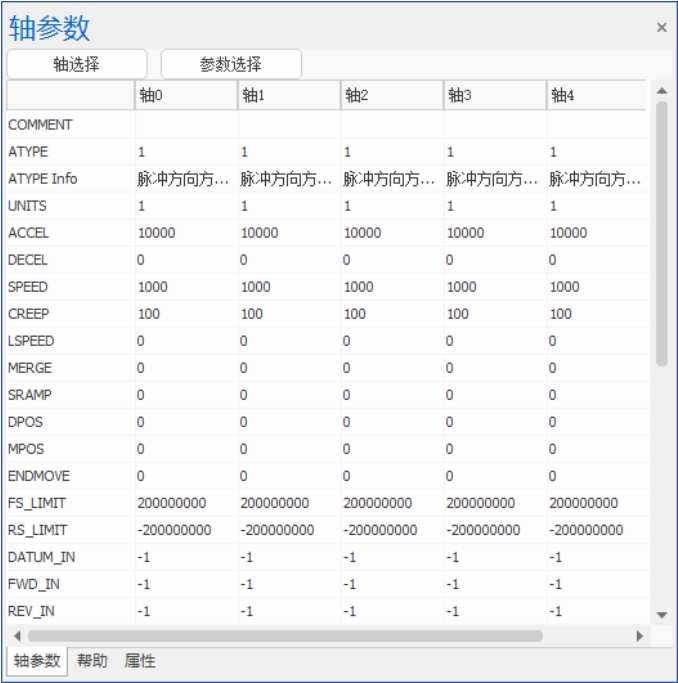

▶▶▶ 轴参数窗口

支持监控各轴运动控制中常见的参数，运动过程中参数的实时变化可在该窗口查看。部分可写参数支持双击修改，只读参数不支持修改。

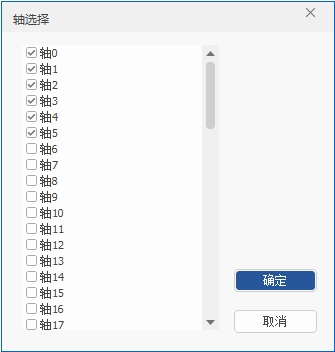

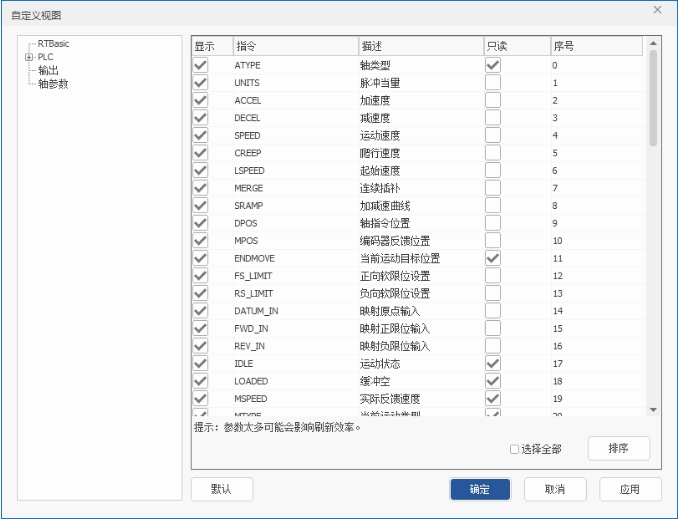

要监控的轴号可通过“轴选择”按钮选择；“参数选择”则用于自定义选择需要监控显示的轴参数。（参数指令含义参考《RTSys使用手册》、《RTBasic编程手册》）



RTSys控制器常用操作工具

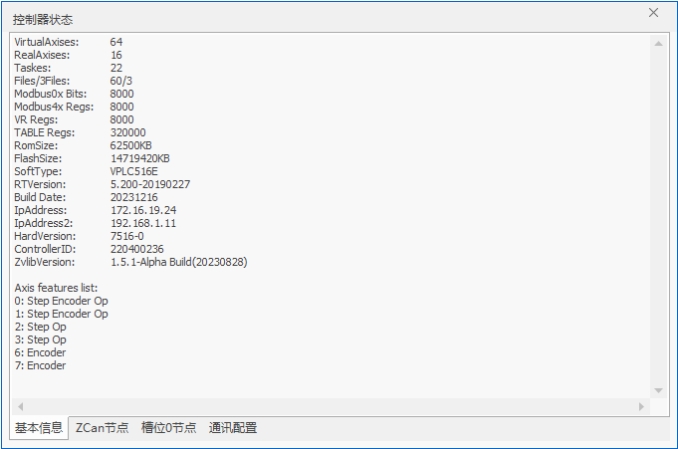

▶▶▶ 控制器状态

显示当前连接的控制器状态信息，便于用户随时查看控制器相关参数信息或Zcan/EtherCAT总线节点状态等。

基本信息包含：最大虚轴数、最大电机轴数、任务数、文件数量、各类寄存器空间大小、程序容量大小、存储器大小、控制器的型号、软件版本号与时间、IP地址、硬件版本号，控制器硬件ID以及各轴上可配置的类型及映射等。

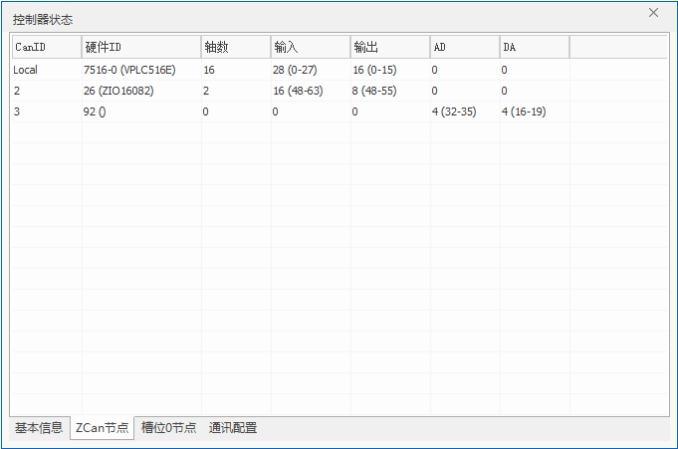

ZCAN节点：读取显示can总线上的节点设备信息，包含：CANID、设备ID、轴数、输入/输出数量、模拟量输入/输出数量。Can总线一般用于接ZIO系列/ZMIO-CAN扩展模块。

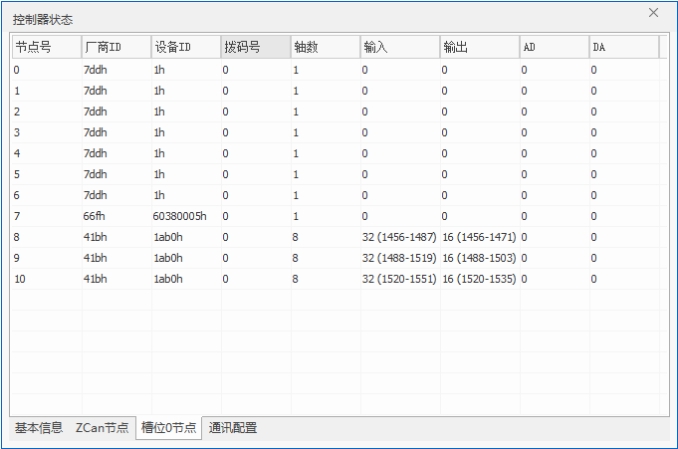

槽位0节点：读取显示EtherCAT总线节点上的设备信息，包含：设备节点号、厂商/设备ID、轴数、输入/输出数量、模拟量输入/输出数量。该窗口可用于检查控制器是否扫描到相应数量的EtherCAT设备。

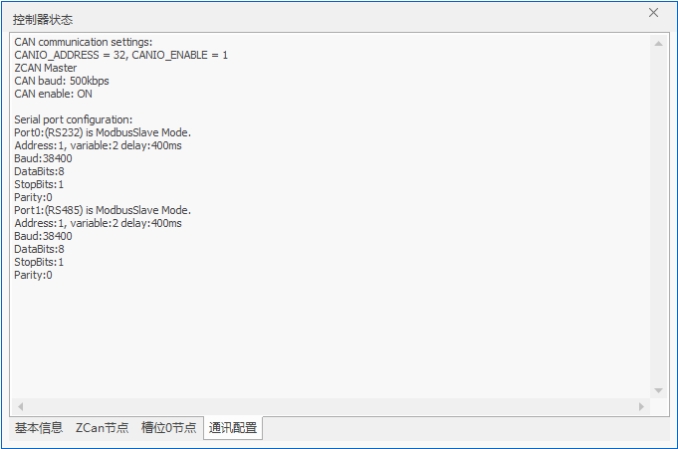

通讯配置：查看CAN通讯配置和RS232/RS485/RS422串口参数配置。

此时CAN通讯的设置：CANIO_ADDRESS = 32,CANIO_ENABLE=1

结合CANIO_ADDRESS与CANIO_ENABLE的信息可以知晓，此时控制器是ZCAN Master主站模式，CAN总线通讯速率500kbps，CAN使能状态。

如需修改CAN通讯的设置，修改CANIO_ADDRESS与CANIO_ENABLE相关参数即可。

（1）Port0为RS232串口，ModbusSlave状态，地址1，VR与MODBUS寄存器是两片独立区间。

（2）Port1为RS485串口，ModbusSlave状态，地址1，VR与MODBUS寄存器是两片独立区间。

（3）Baud为串口波特率，DataBits为数据位，StopBits为停止位，Parity为校验位。


▶▶▶ 固件升级

固件升级用于对控制器现有固件版本更新，当前固件版本若无法满足程序运行要求，或部分指令功能不支持，就需要对固件进行升级。

固件升级有两种方法，一种是使用RTSys软件自带的固件升级功能，另一种是采用zfirmdown工具软件下载zfm固件包，进行固件升级。

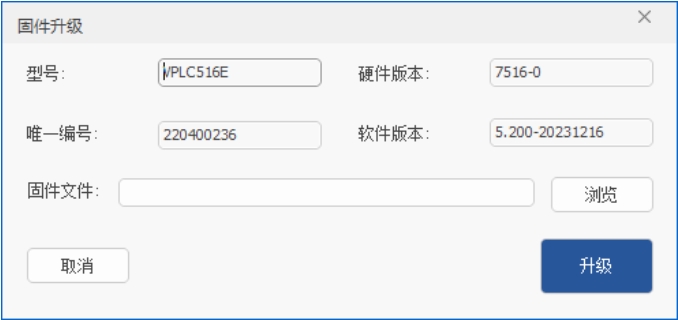

先找控制器厂家获取当前型号的固件文件，点击RTSys软件菜单栏“控制器”→“固件升级”后，在弹出的窗口里点击“浏览”选择目标固件文件进行固件升级操作。固件升级详细操作点击→脉冲全闭环EtherCAT运动控制器的固件升级。


▶▶▶ 修改IP地址

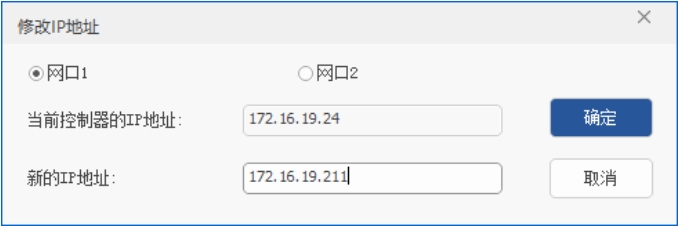

控制器出厂IP为192.168.0.11，修改控制器网口的IP地址可以通过IP_ADDRESS指令发送在线命令修改，或通过RTSys中“控制器”→“修改IP地址”窗口直接修改。

IP地址在连接上控制器之后修改，修改成功之后自动断开连接，在线命令打印控制器连接错误信息，需要选择新IP地址再次连接控制器，修改成功后永久有效。

注意：修改的新IP地址不能超出范围（一般范围为xxx.xxx.xxx.1 - xxx.xxx.xxx.254），超出范围将导致连接不上控制器。



还有更多好用的功能和工具将在下一篇为大家介绍！下一篇将会介绍知识产权保护相关工具、示波器、输入/输出口调试工具、手动运动工具等！

▶▶▶ 教学视频

教学视频可点击→“RTSys发布：自主可控、简单易用的运动控制集成开发平台（上）”查看。

更多精彩且听下回分解！

RTSys安装包下载地址：

https://nas.zmotion.com.cn:36888/sharing/SCa6nsPi1

RTSys免安装版下载地址：

https://nas.zmotion.com.cn:36888/sharing/FdyG7gquh

本次，正运动技术RTSys发布：自主可控、简单易用的运动控制集成开发平台（上），就分享到这里。
