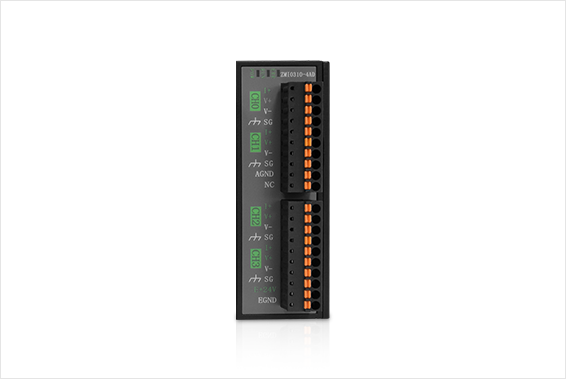

产品名称：ZMIO310-4AD
规 格：立式 EtherCAT AIO模拟量输入模块
ZMIO310-4AD扩展子模块是ZMIO310扩展模块使用的4通道模拟量输入扩展模块。当AIO资源不够的时候，可配合ZMIO310-ECAT通讯模块使用，以扩展模拟量输入端口数量。
IO：单个耦合器最多可扩展256路输入或256输出；
模拟量：单个耦合器最多可扩展32路AD或32路DA；
参数/规格 | ZMIO310-4AD |
电源电压 | 24VDC |
输入通道 | 4 |
电压输入阻抗 | >1MΩ |
电压输入量程 | 双极性±5V，±10V，单极性 ±5V， ±10V |
电流输入 量程 | 0~20mA，4~20mA，-20 ~20mA |
分辨率 | 16位 |
采样时间 | 1ms/通道 |
精度（常温25℃） | 电压±0.1%，电流±0.1%（全量程） |
精度（环境温度0~55℃） | 电压±0.3%，电流±0.8% |
内部功耗 | 0.4W |
自身功耗 | 0.7W |
隔离方式 | 光耦隔离 |
| 名称 | 版本号 | 格式 | 大小 | 下载 |
|---|---|---|---|---|
| ZMIO310系列立式总线扩展模块用户手册V1.0 | V1.0 | 11.7MB | Download |
