产品名称：XPLC1264E2-V2
规 格：12轴EtherCAT总线运动控制器
XPLC1264E2-V2是ZMC运动控制器集成梯形图和组态软件的产品。XPLC可应用于各种需要脱机或联机运行的场合。本身支持12轴，最多可扩展至16轴，支持直线插补、电子凸轮、电子齿轮、同步跟随、虚拟轴设置等。支持多任务同时运行，同时可以在PC上直接仿真运行。
本身支持12轴，最多可扩展至16轴运动控制
EtherCAT 最快 1ms 的刷新周期
脉冲输出模式:方向/脉冲
支持编码器位置测量，可以配置为手轮输入模式
每轴最大输出脉冲频率 500kHz
通过 CAN 总线，最多可扩展到 512 个隔离输入或输出口
轴正负限位信号口/原点信号口可以随意配置为任何输入口
OUT28-31 输出口最大输出电流可达 300mA,可直接驱动部分电磁阀
支持最多达12轴直线插补、支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能
支持ZBasic多文件多任务编程
多种程序加密手段，保护客户的知识产权
参数/规格 | XPLC1264E2-V2 |
基本轴数 | 12 |
最多扩展轴数 | 16 |
基本轴类型 | EtherCAT+脉冲轴共16个，2 个编码器轴 |
内部IO数 | 32 进 32 出(与轴信号通用) |
最多扩展IO数 | 512进512出 |
内部DA | 无 |
最多扩展AD/DA | 256路AD,128路DA |
脉冲位数 | 32 |
编码器位数 | 32 |
速度加速度位数 | 32 |
每轴运动缓冲数 | 128 |
脉冲最高速率 | 500KHz |
数组空间 | 20000 |
VR个数 | 1024 |
程序空间 | 2MByte |
Flash空间 | 8MByte（128个块） |
电源输入 | 24V直流输入，IO24V输入。 |
通讯接口 | RS232, RS485,网口 CAN |
外形尺寸 | 219*135 |
产品特点
产品参数

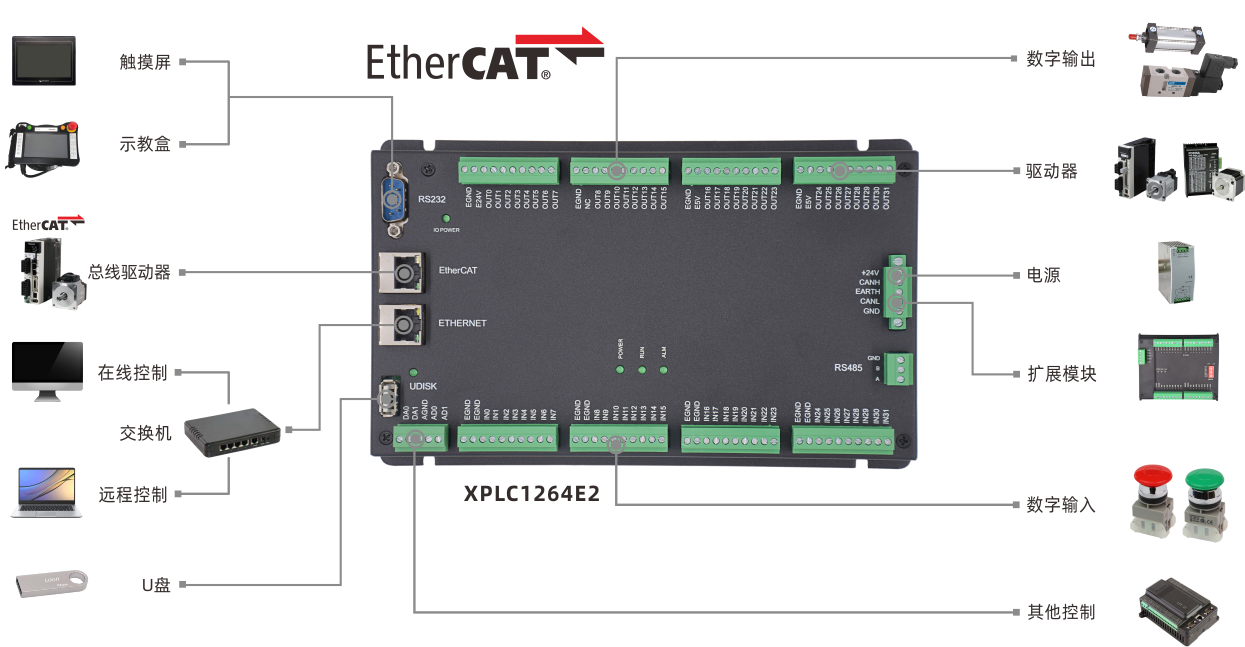

系统架构
