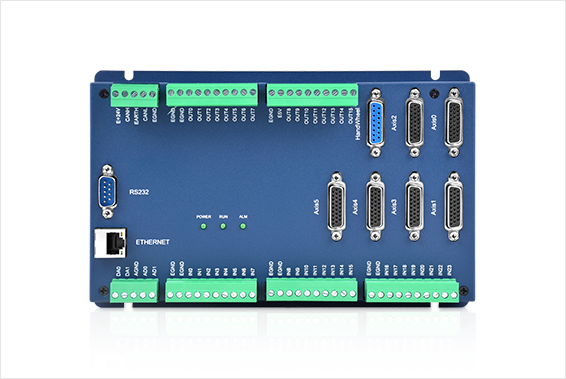

产品名称：ECI2618B
规格：10轴网络型运动控制卡
ECI2618B 经济型多轴运动控制卡是一款脉冲型、模块化的网络型运动控制卡。控制卡本身最多支持 10 轴、可扩展至 12 轴的运动控制、用以实现直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴、机械手指令等简单的轨迹控制需求；采用优化的网络通讯协议可以实现实时的
运动控制。
ECI2000 系列经济型多轴运动控制卡可用于电子半导体设备（检测类设备、组装类设备、锁附类设备、焊锡机）、点胶设备和流水线等 12 轴以内脉冲应用场合。
本身支持 6 差分脉冲轴+4 单端脉冲轴运动控制，最多可扩展至 12 轴运动控制。
脉冲输出模式：脉冲/方向或双脉冲。
AXIS 接口支持编码器位置测量，可以配置为手轮输入模式。
专用的手轮输入接口。
每轴最大输出脉冲频率 10MHz。
通过 CAN 总线，最多可扩展到 256 个隔离输入口和 256 个隔离输出口。
轴正负限位信号口/原点信号口可以随意配置到任何输入口。
通用数字输出口最大输出电流可达 500mA，可直接驱动部分电磁阀。
RS232 接口、以太网接口、CAN 接口。
支持最多达 12 轴直线插补、任意圆弧插补、螺旋插补。
支持点位运动、电子凸轮、直线插补、圆弧插补、连续插补运动、机械手指令。
支持 Basic 多文件多任务编程。
多种程序加密手段，保护客户的知识产权。
| 名称 | 版本号 | 格式 | 大小 | 下载 |
|---|---|---|---|---|
| ECI2618B运动控制卡用户手册V1.1.0 | V1.1.0 | 4.26MB | Download |
产品特点

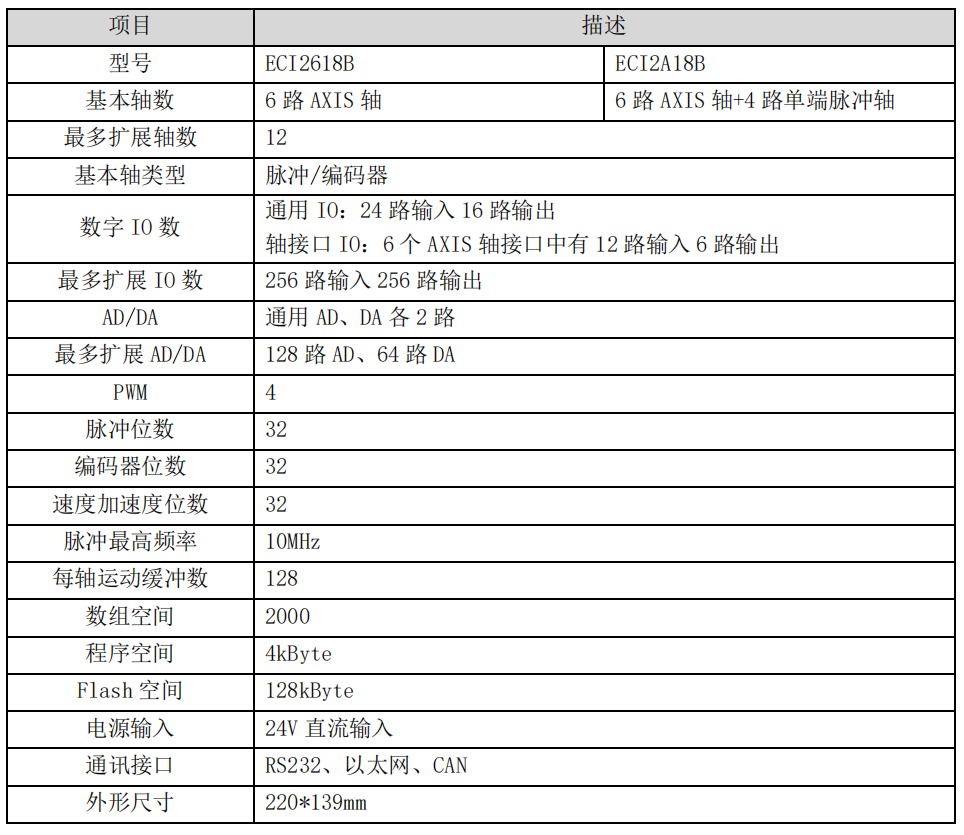

产品参数

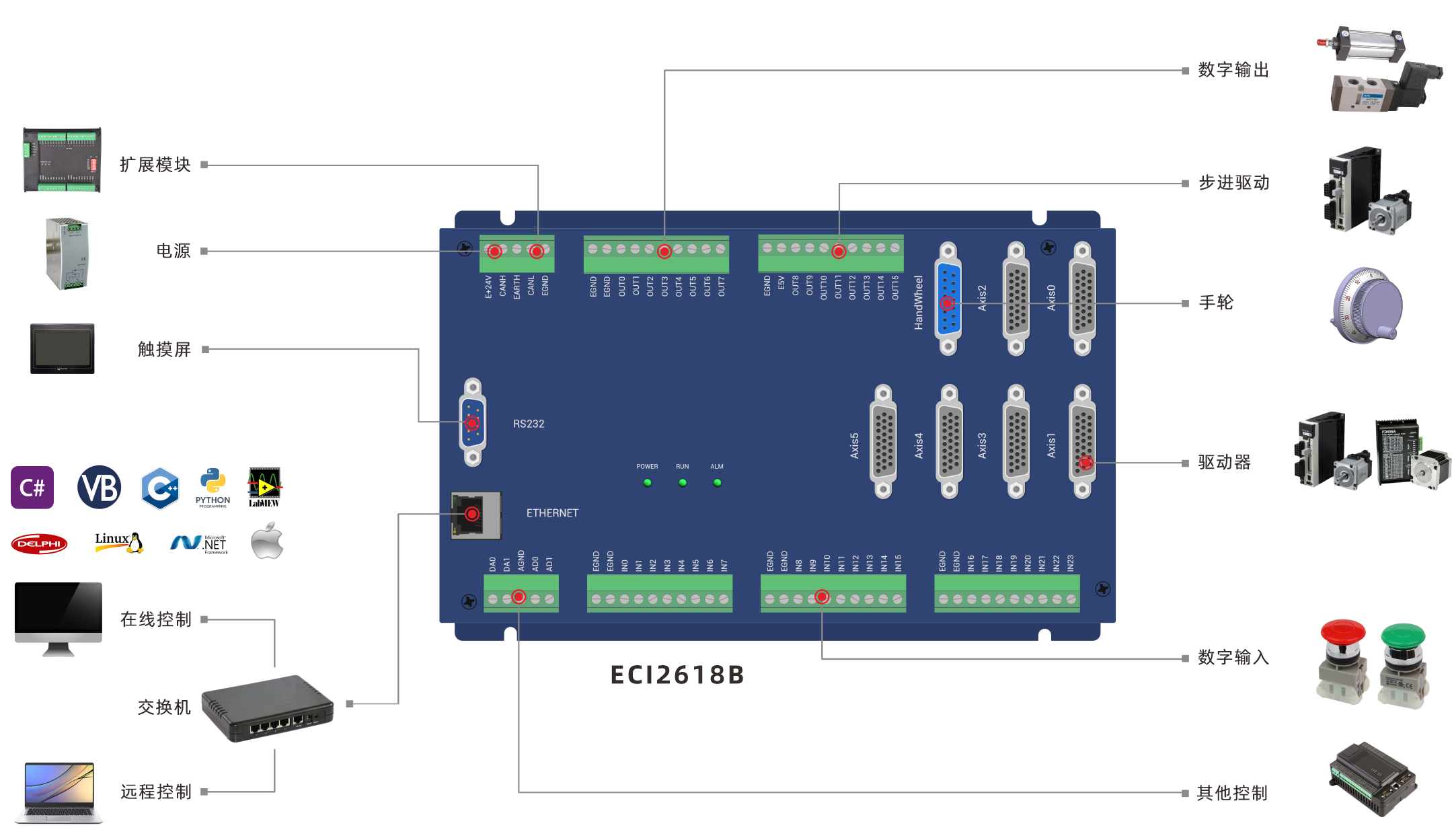

系统架构
