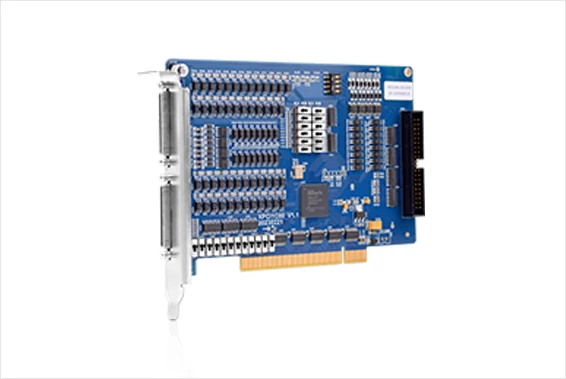

产品名称：XPCI1C00 运动控制卡
规格：12轴 PCI脉冲运动控制卡
XPCI1C00 运动控制卡是一款新型的 PCI 总线运动控制卡。可以控制多个步进电机或数字式伺服电机，适合于多轴点位运动、插补运动、轨迹规划、IO 控制等功能的应用。
注意：
XPCI1C00运动控制卡需要配合MotionRT使用。
最多达 12 轴运动控制。
脉冲轴输出模式：脉冲/方向。
支持编码器位置测量，可以配置为手轮输入模式。
机械控制信号输入：+/-EL，ORG，ALM，光电隔离。
脉冲轴最大输出脉冲频率 5MHz。
输出口最大输出电流可达 300mA，可直接驱动部分电磁阀。
支持直线插补、任意空间圆弧插补、螺旋插补。
支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
支持脉冲闭环，螺距补偿等功能。
支持 ZBasic 多文件多任务编程。
多种程序加密手段，保护客户的知识产权。
| 项目 | 描述 |
| 型号 | XPCI1C00 |
| 基本轴数 | 12 |
| 基本轴类型 | 本地脉冲轴 |
| 数字 IO 数 | 49输入， 32输出（带过流保护） |
| IO 输入频率 | ＜5kHz |
| IO 输出频率 | ＜8kHz |
| 脉冲最高频率 | 5MHz |
| 电源输入 | 24V 直流输入 |
| 外形尺寸 | 155*108mm |
