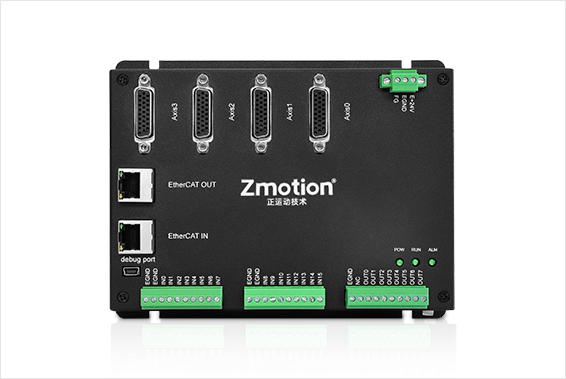

产品名称：EIO16084 EtherCAT总线扩展模块
规 格：4轴EtherCAT总线扩展模块
EIO16084 总线扩展模块是 EtherCAT 总线控制器使用的扩展模块，当数字 IO、脉冲轴资源不够需要扩展增加的时候，控制器可通过 EtherCAT 总线连接多个 EtherCAT 扩展模块进行扩展。控制器可通过映射编号直接访问 EIO16084 的 IO 资源和轴资源。
轴扩展：支持 4 轴脉冲轴扩展。
数字量扩展：16 路输入、8 路输出，每个脉冲轴另外各有 2 路输入和 2 路输出 IO 可供配置。
脉冲输出模式：方向/脉冲或双脉冲。
每轴最大输出脉冲频率 10MHz。
脉冲轴以外的输出口最大输出电流达 300mA，可直接驱动部分电磁阀。
电源：DC24V输入，电压最大范围18V-36V，最大功耗10W。
通讯方式：EtherCAT总线通讯。
扩展轴：DB26接口4脉冲本地轴扩展。
扩展IO： 支持16个数字输入+8个数字输出，每个脉冲轴另外各有2个数字输入2个数字输出可供配置
产品特点
产品参数

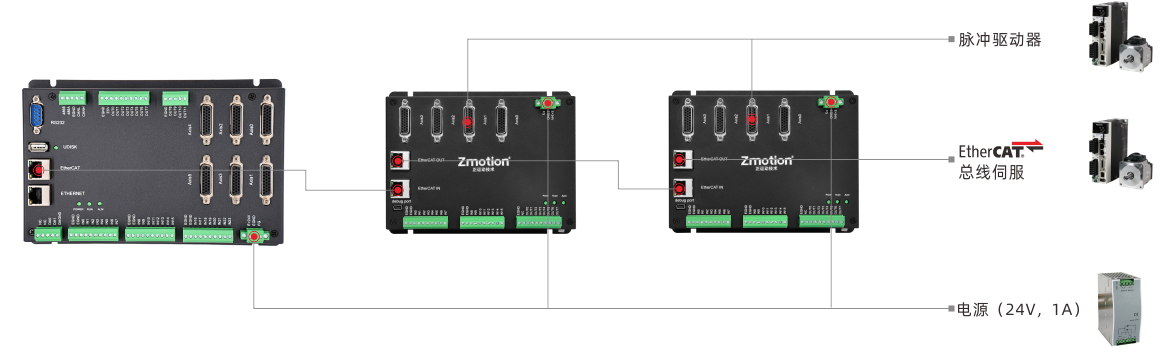

系统架构
