EtherCAT运动控制器上位机开发之Python+Qt（一）：链接与单轴运动


ZMC408CE硬件介绍

ZMC408CE是正运动推出的一款多轴高性能EtherCAT总线运动控制器，具有EtherCAT、EtherNET、RS232、CAN和U盘等通讯接口，ZMC系列运动控制器可应用于各种需要脱机或联机运行的场合。


ZMC408CE支持8轴运动控制，最多可扩展至32轴，支持直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随等功能。

ZMC408CE支持PLC、Basic、HMI组态三种编程方式。PC 上位机API编程支持C#、C++、LabVIEW、Matlab、Qt、Linux、VB.Net、Python等接口。

ZMC408CE支持8轴运动控制，可采用脉冲轴（带编码器反馈）或EtherCAT总线轴，通用IO包含24路输入口和16路输出口，部分IO为高速IO，模拟量AD/DA各两路，EtherCAT最快125us的刷新周期。

ZMC408CE支持8个通道的硬件比较输出、硬件定时器、运动中精准输出，还支持8通道PWM输出，对应的输出口为OUT0-7，支持8个通道同时触发硬件比较输出。

更多关于ZMC408CE的详情介绍，点击“推荐|8通道PSO的高性能EtherCAT总线运动控制器”查看。

PCIE464M硬件介绍

PCIE464M是一款基于PCIe的PCI Express的EtherCAT总线运动控制卡，具有多项实时和高精度运动控制控制功能。


用户可直接将PCIE464M嵌入标准PC机实现高性能的EtherCAT运动控制功能，实现高精多轴同步控制，EtherCAT控制周期最小可达100us！

PCIE464M内置多路高速IO输入输出，可满足用户的多样化高速IO应用需求，如：高速色标锁存、高速PWM、多维位置比较输出PSO、视觉飞拍、速度前瞻、编码器位置检测等应用。


PCIE464M运动控制卡上自带16进16出，第三方图像处理工控机或PC无需额外配置IO数据采集卡和PLC，即可实现IPC形态的机器视觉运动控制一体机，简化硬件架构，节省成本，软硬件一体化。

更多关于PCIE464M的详情介绍，点击“PCIE464M-高速高精，超高速PCIe EthrtCAT实时运动控制卡”查看。

一

Python语言开发流程

本文案例Python开发环境：

操作系统环境：Win10_64位

Python版本：python-3.10.10-amd64.exe

Pycharm版本：pycharm-community-2024.1.3.exe

1、Python开发前对环境、解析器进行配置。

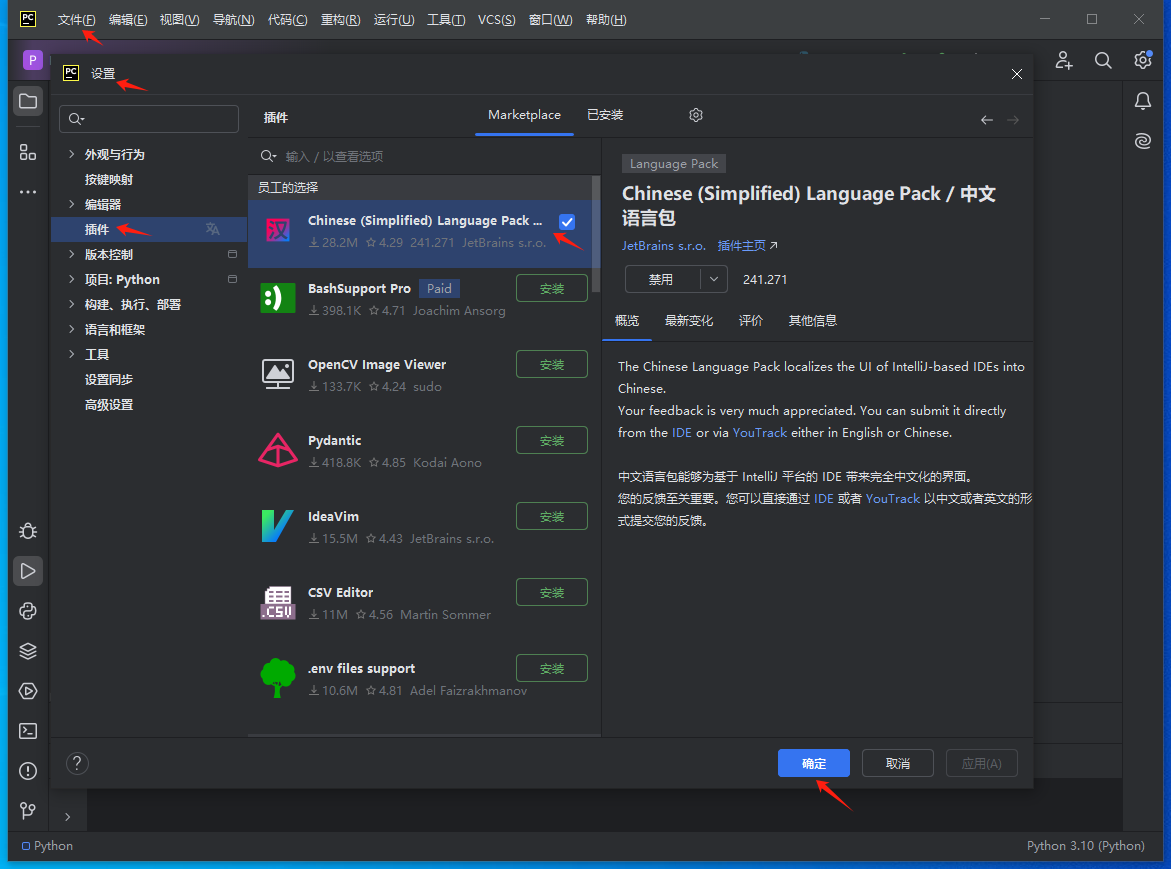

1）安装汉化包：点击file → setting → plugins，然后搜索Chinese中文包。

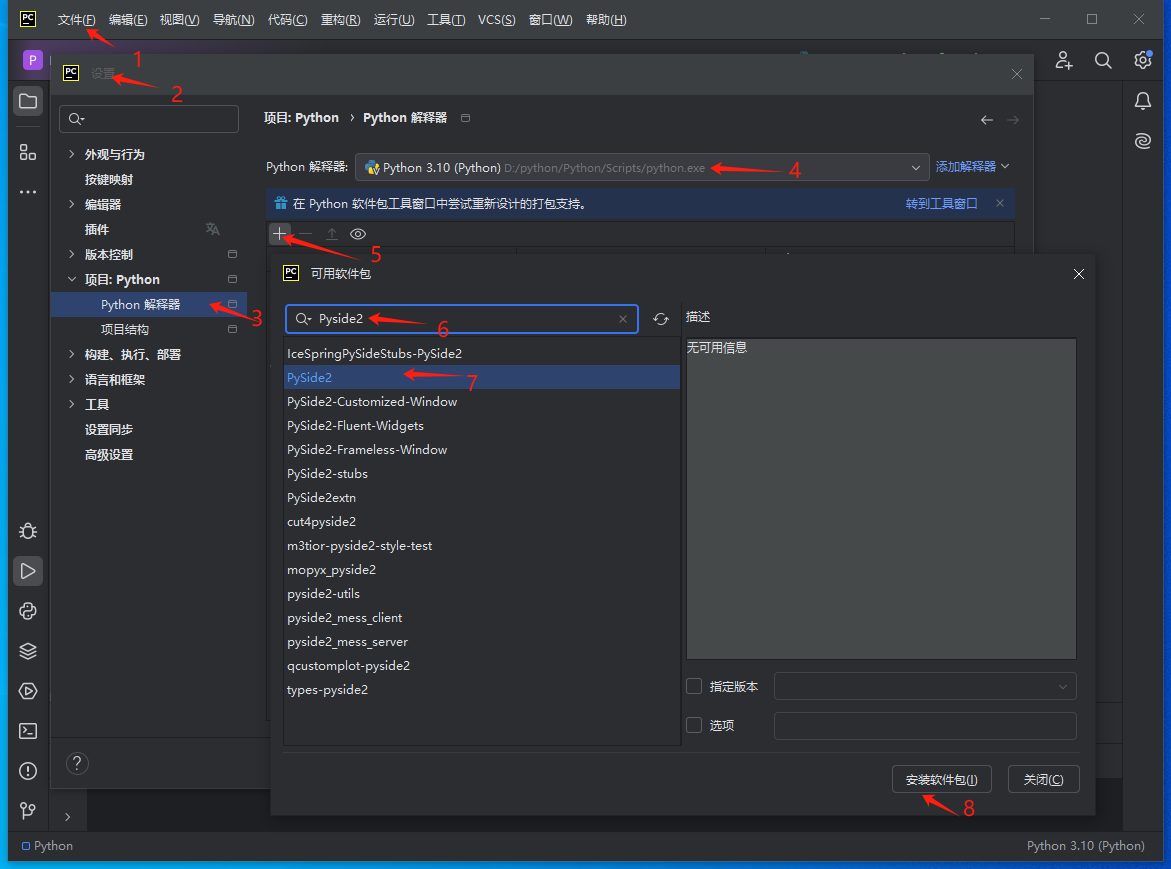

2）python解析器安装Pyside2软件包（QT库）：File → Settings → Project pythonProject。

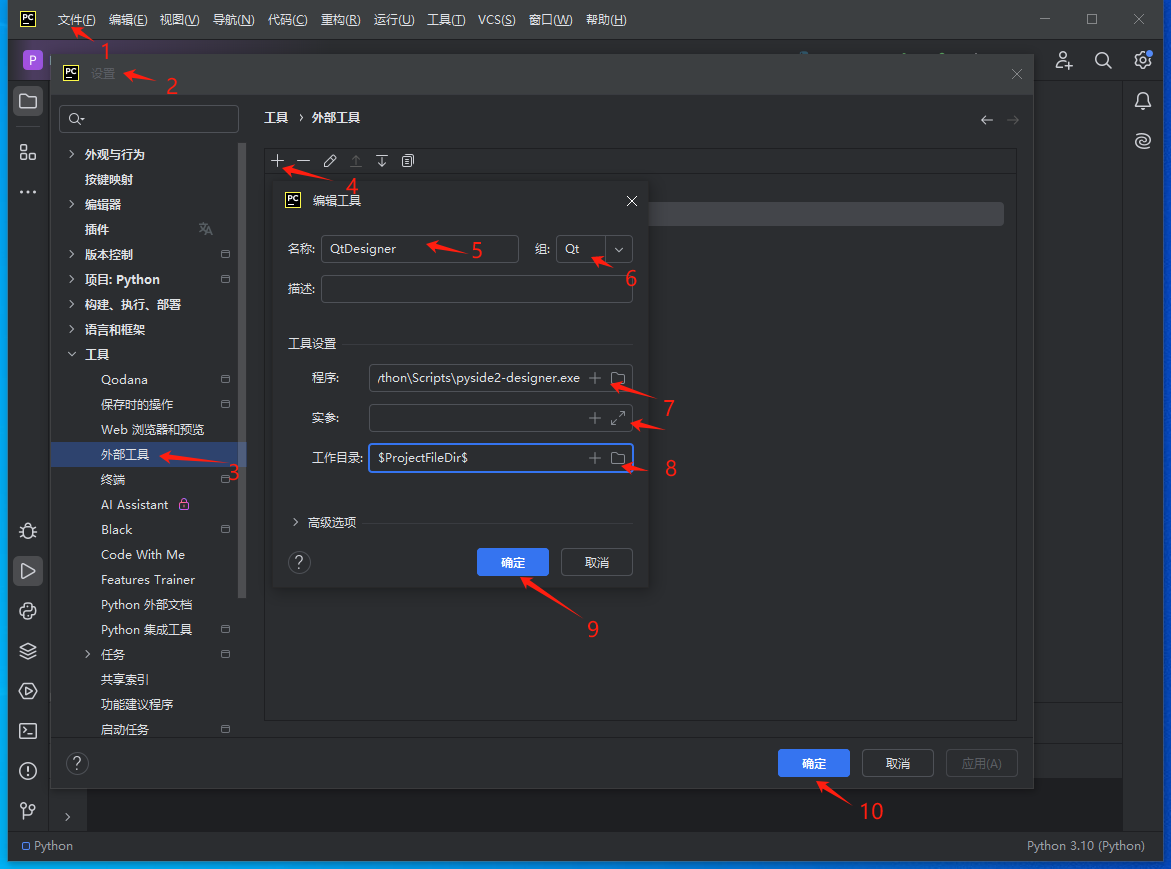

3）配置自定义控件： File → Settings → Tools → External Tools点击+新增自定义工具。

自定义QtDesigner

目的： 用于生成.ui文件

Name：QtDesigner

Group： Qt

Program： PySide2安装路径下的designer.exe路径

例如： C:\Python\Python39\Scripts\pyside2-designer.exe

Working directory： $ProjectFileDir$

自定义Pyside2-uic

目的：将制作好的.ui文件转化为.py文件

Name：Pyside2-uic

Group：Qt

Program：Python安装目录下Scripts\pyside2-uic.exe

例如：C:\Python\Python39\Scripts\pyside2-uic.exe

Arguments：$FileName$ -o $FileNameWithoutExtension$.py

Working directory：$FileDir$

自定义Pyside2-rcc

目的： 将图片文件转化为.py文件

Name： Pyside2-rcc

Group： Qt

Program： Python安装目录下Scripts\pyside2-rcc.exe

例如： C:\Python\Python39\Scripts\pyside2-rcc.exe

Arguments： $FileName$ -o $FileNameWithoutExtension$_rc.py

Working directory： $FileDir$

4）配置好自定义控件后，后续可以直接在pycharm菜单中使用。

二

Python+Qt进行运动控制开发

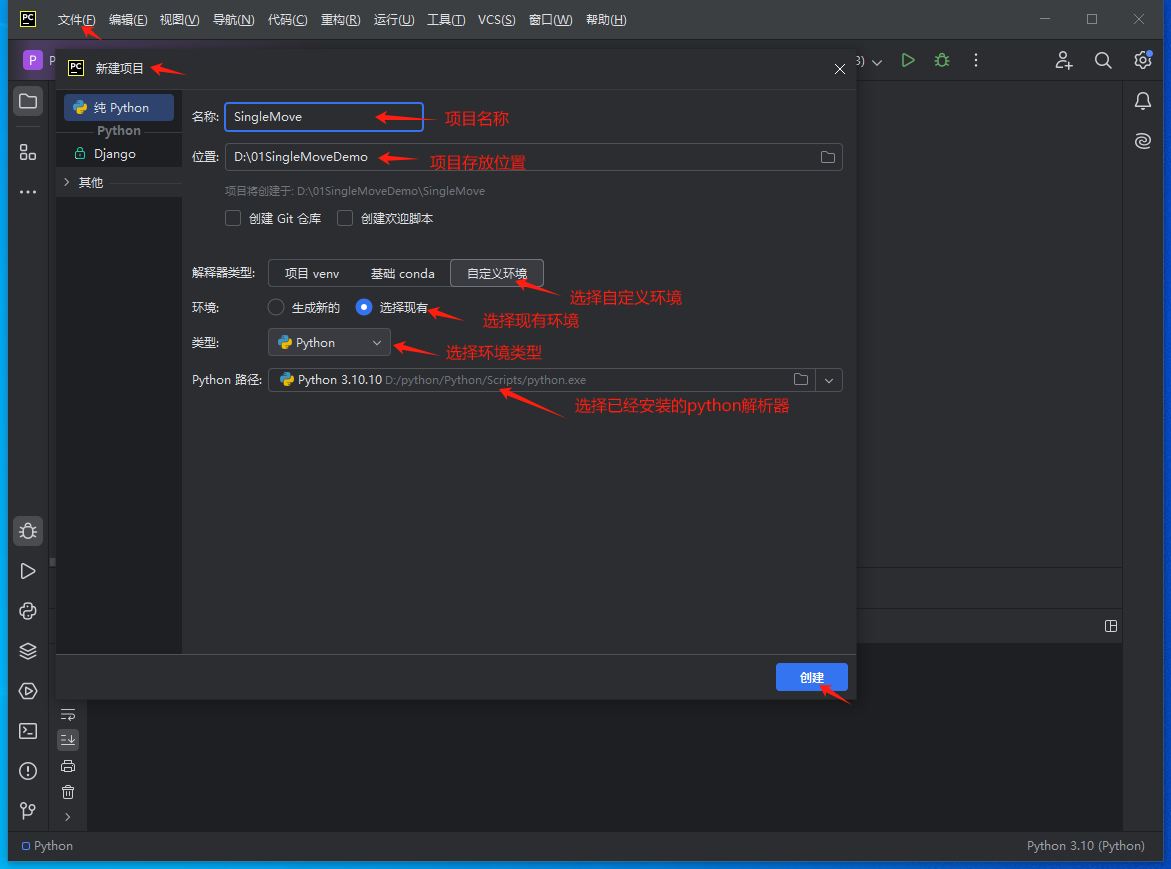

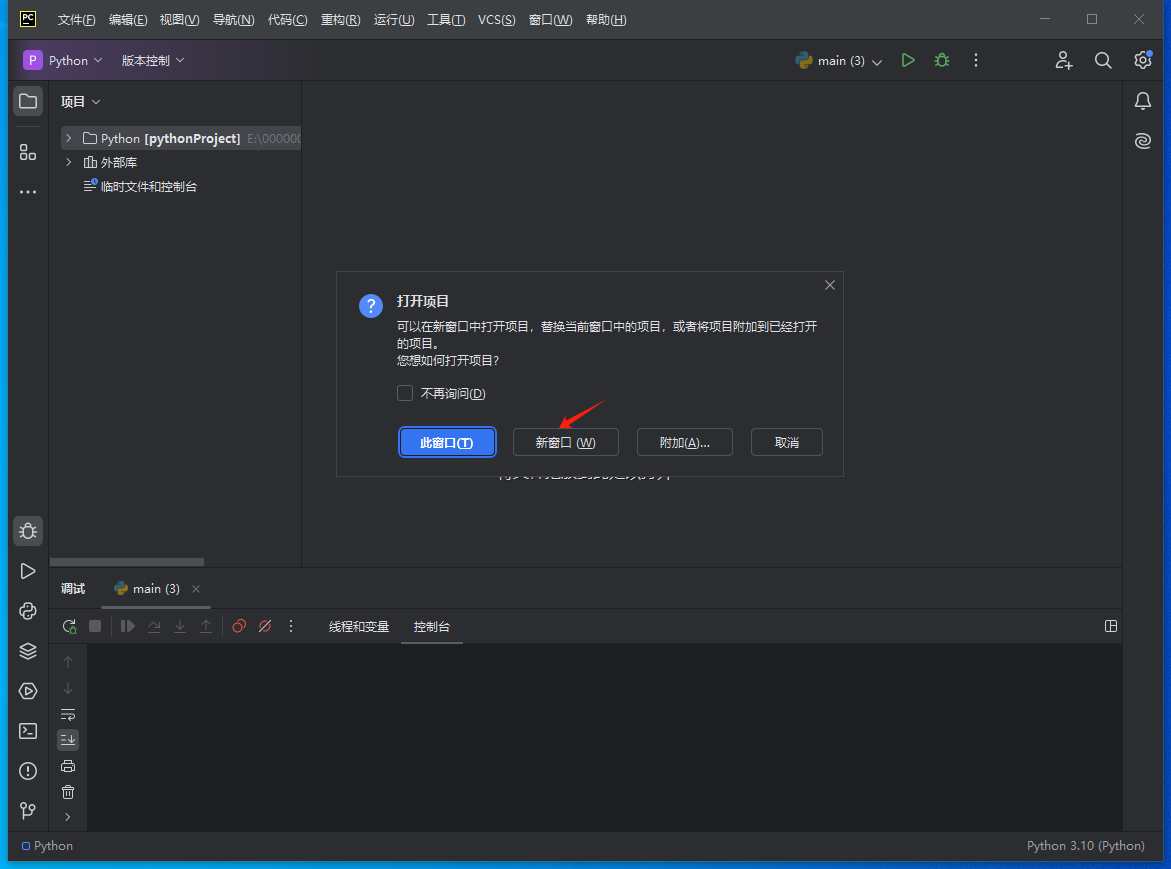

1、新建项目

2、UI设置界面

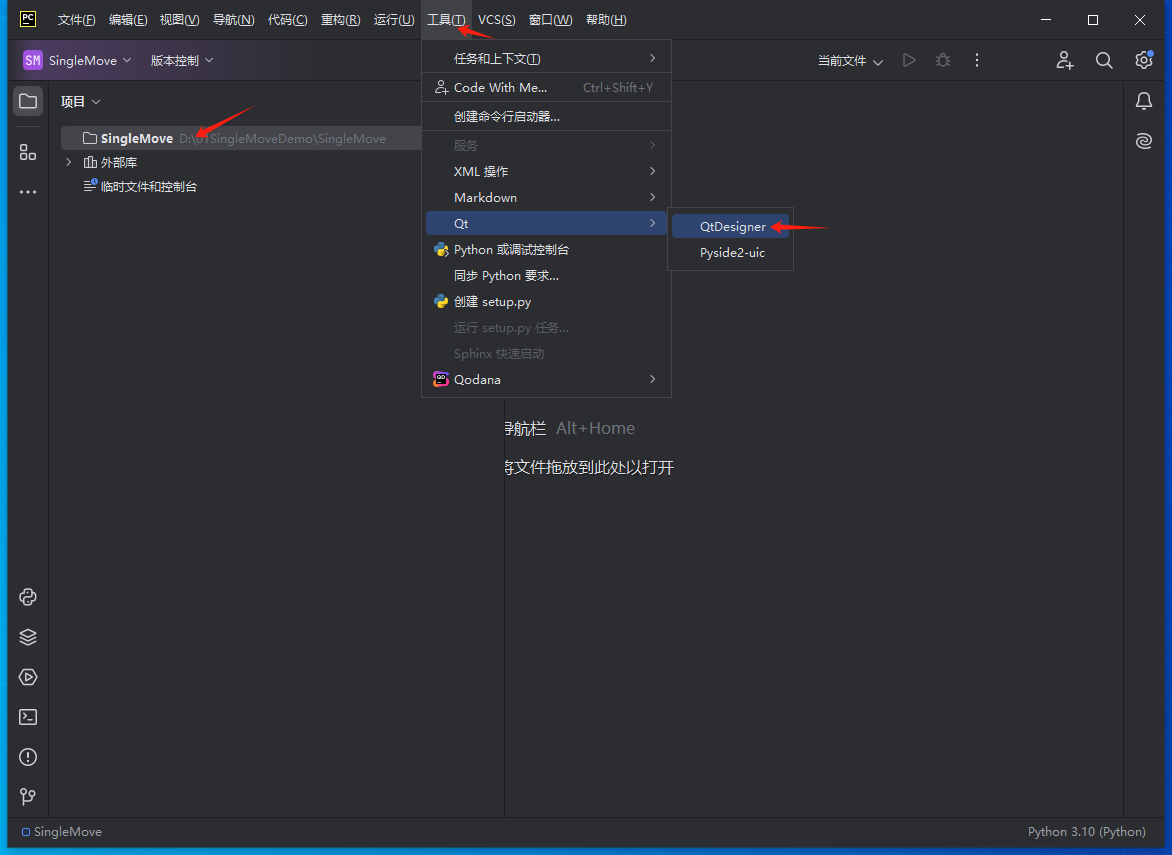

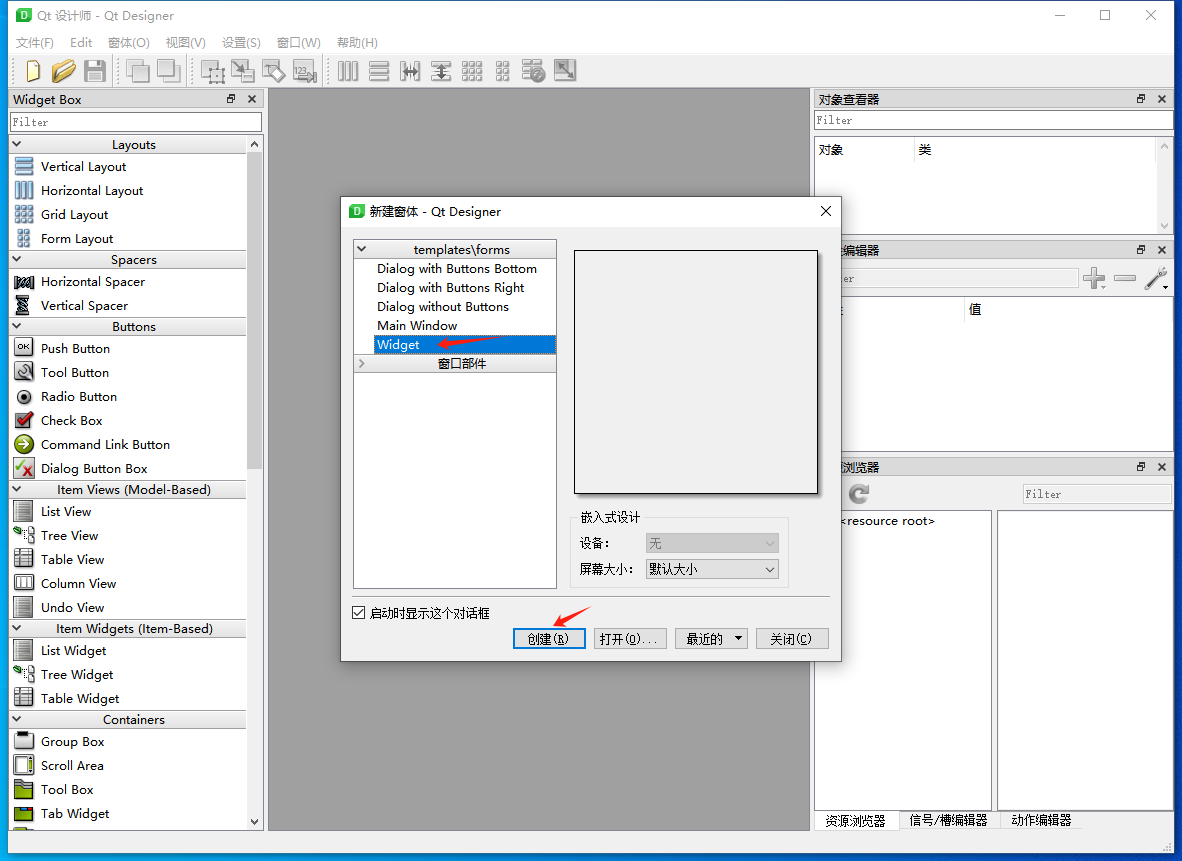

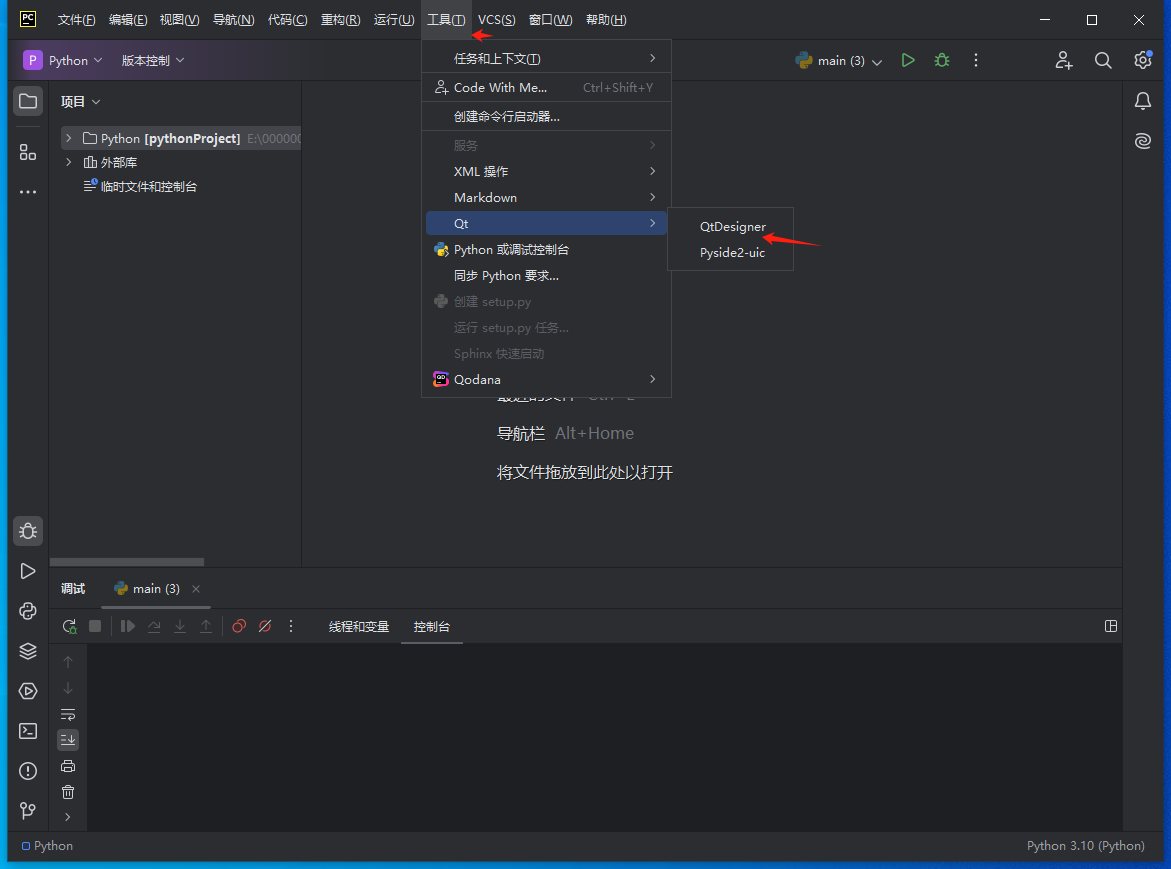

1）进入项目ui设置界面：工具 → Qt → QtDesigner。

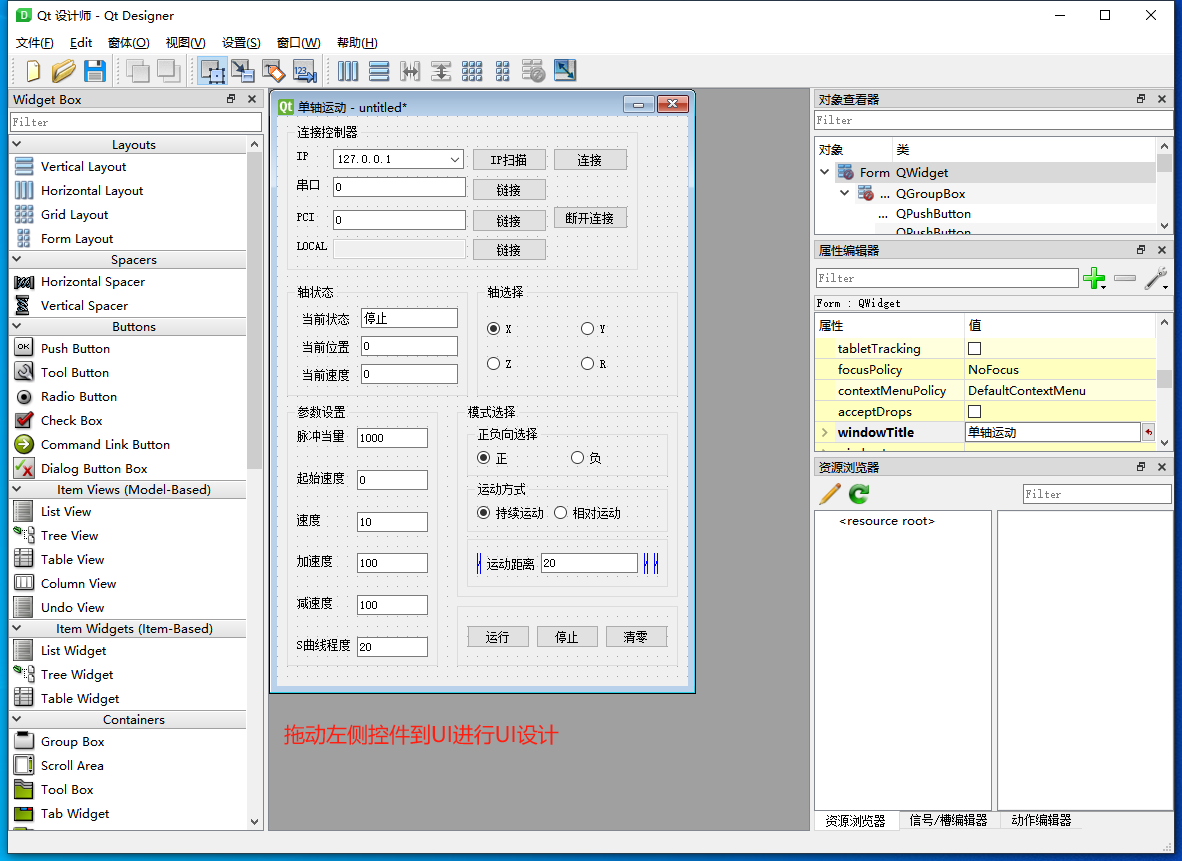

2）设置项目Ui：通过拖动控件到界面设置ui。

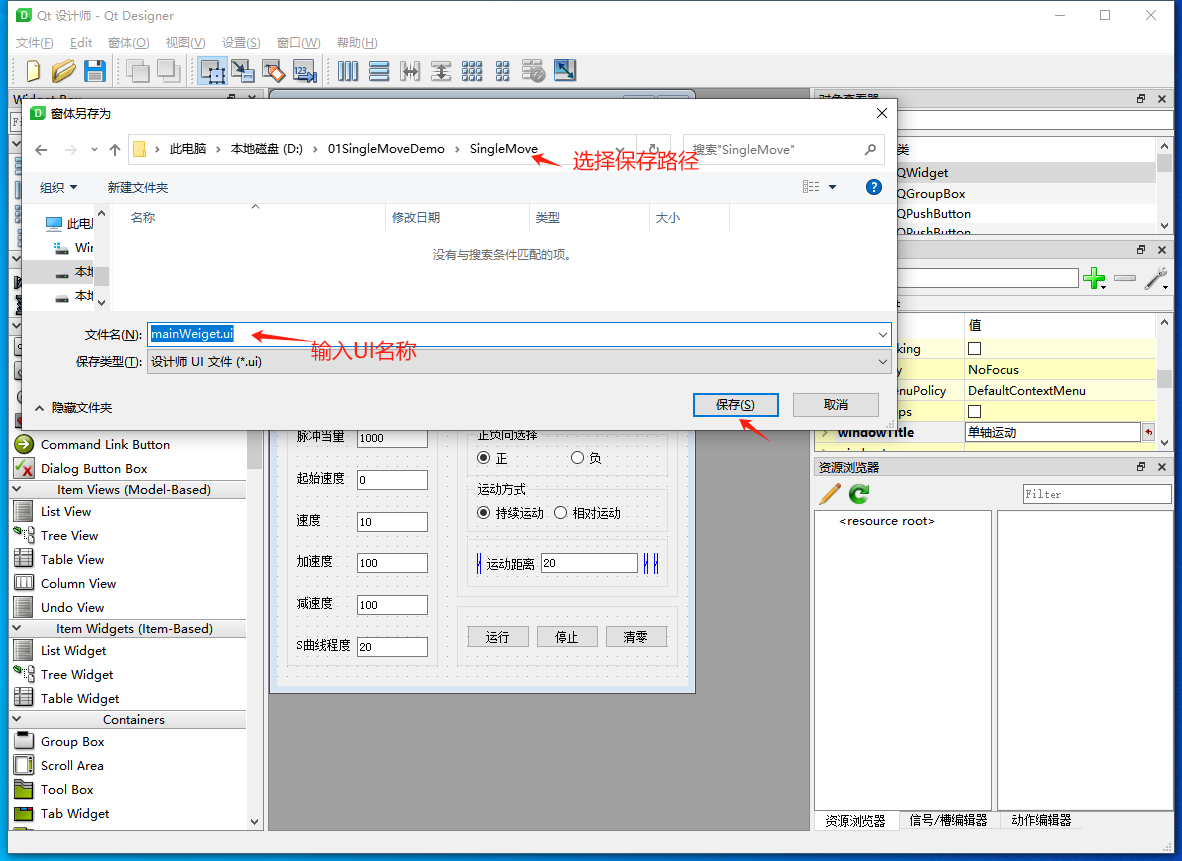

3）ui设置完后保存文件：文件 → 保存。

3、Python 运行 UI

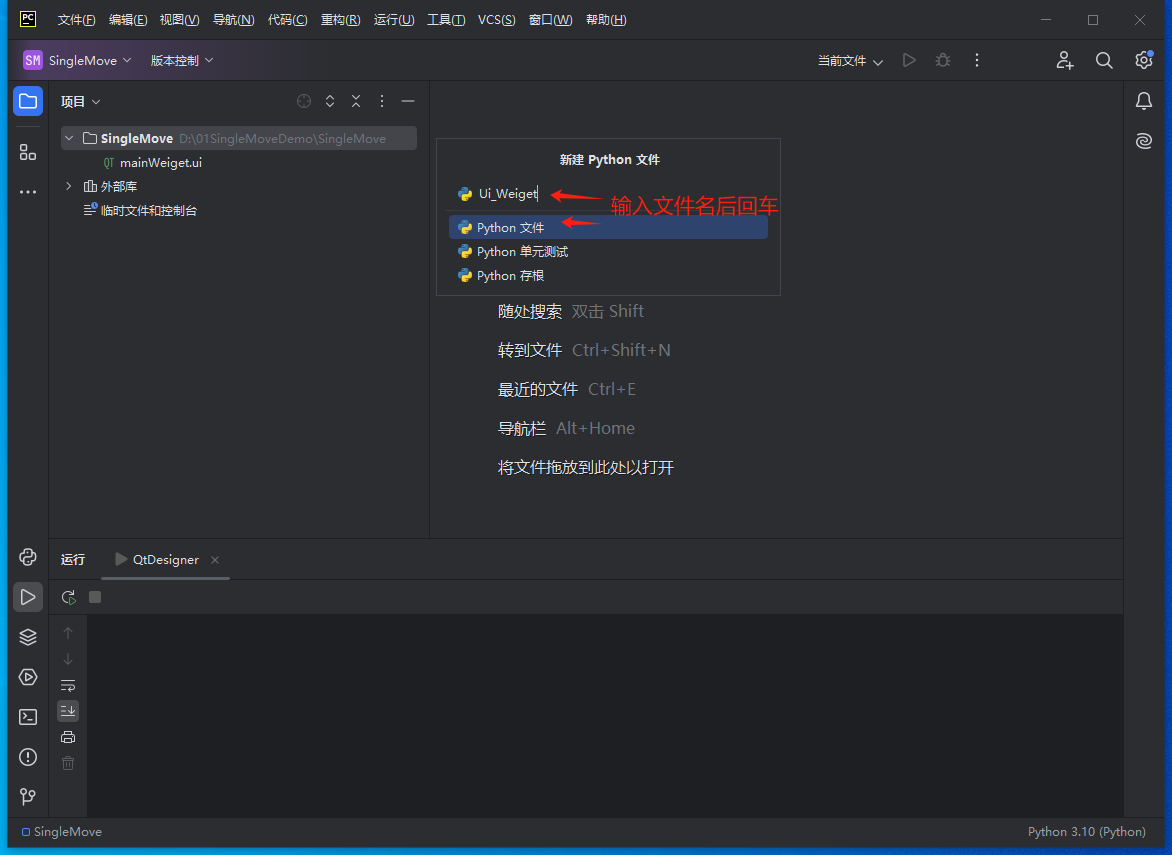

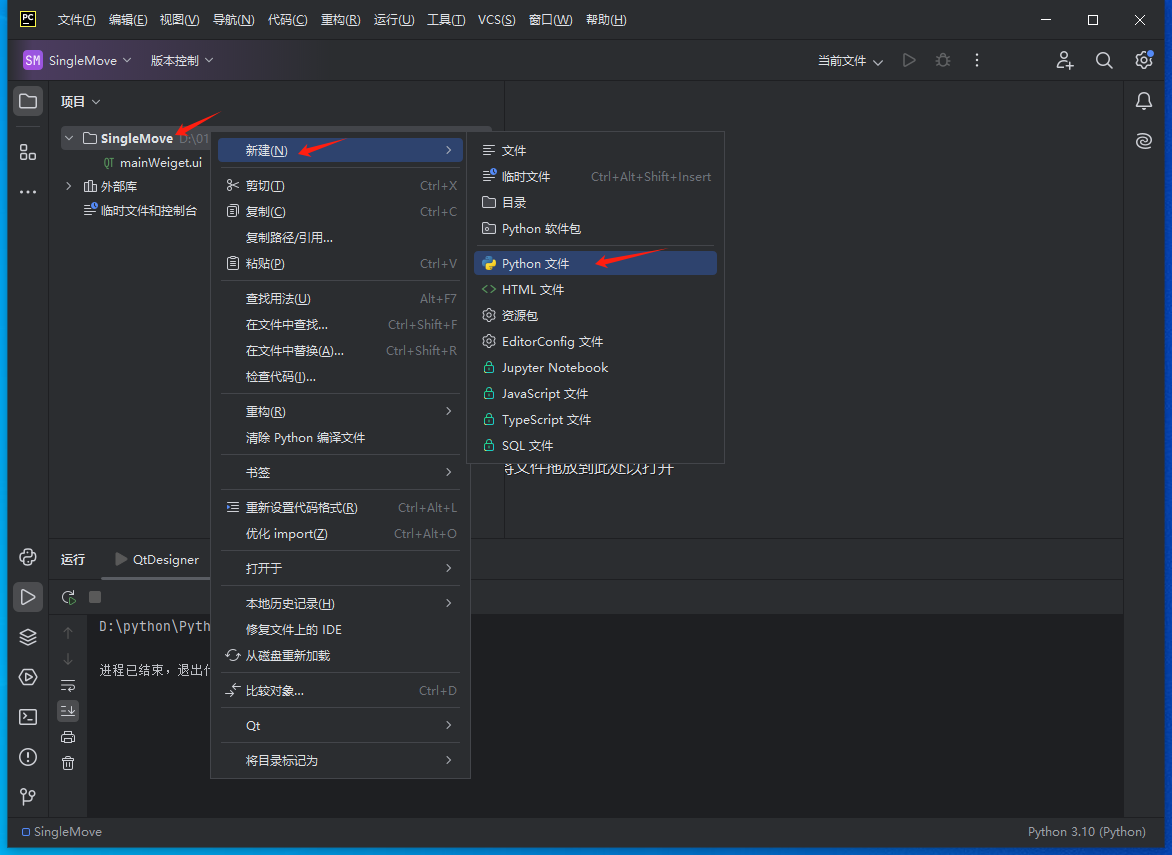

1）添加UI运行的python文件：选中项目右键 → 新建 → Python File。

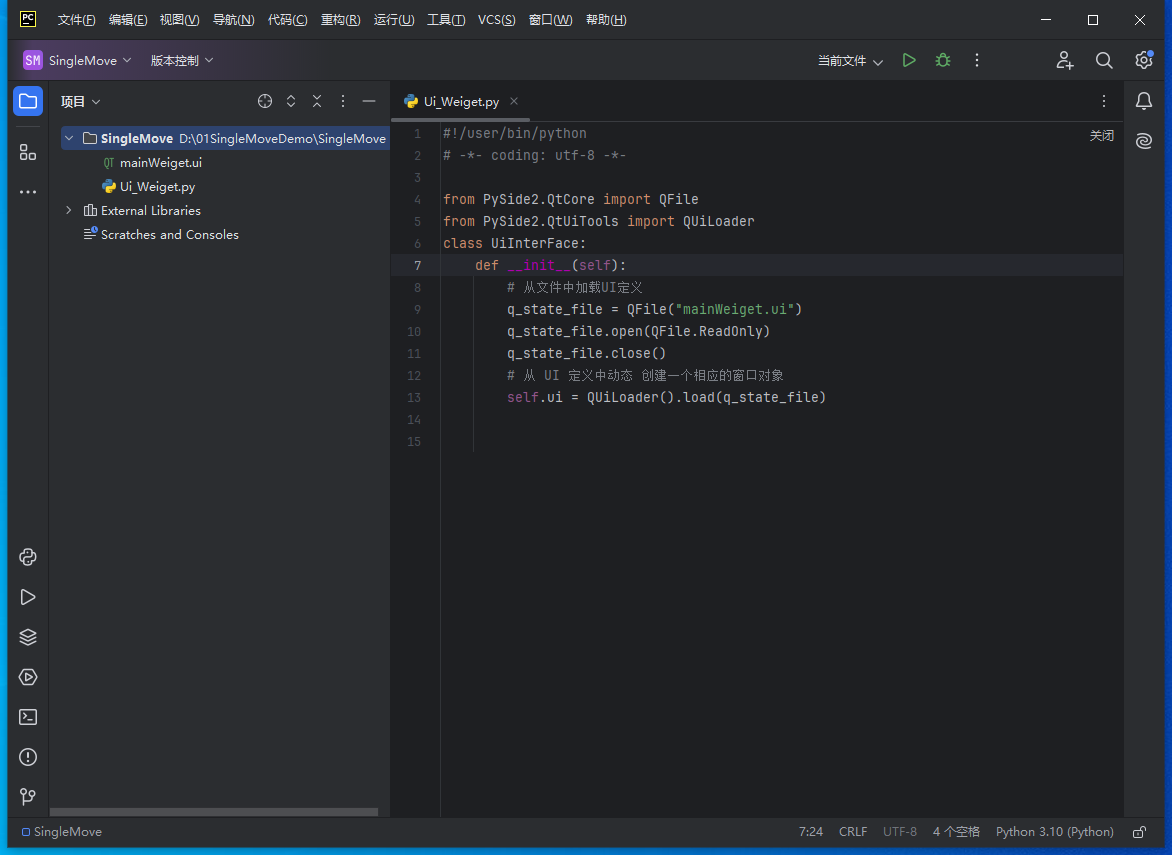

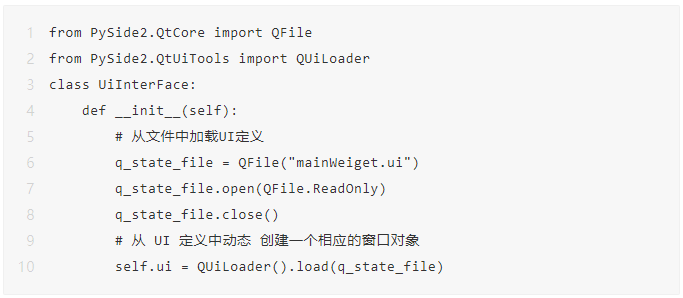

2）Ui_Weiget文件里面添加UI处理的类。

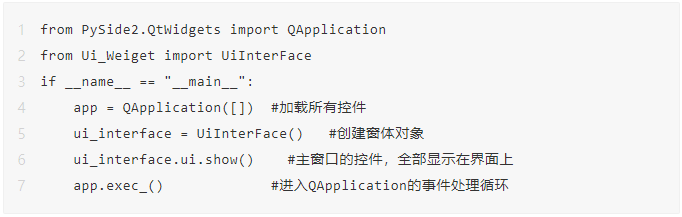

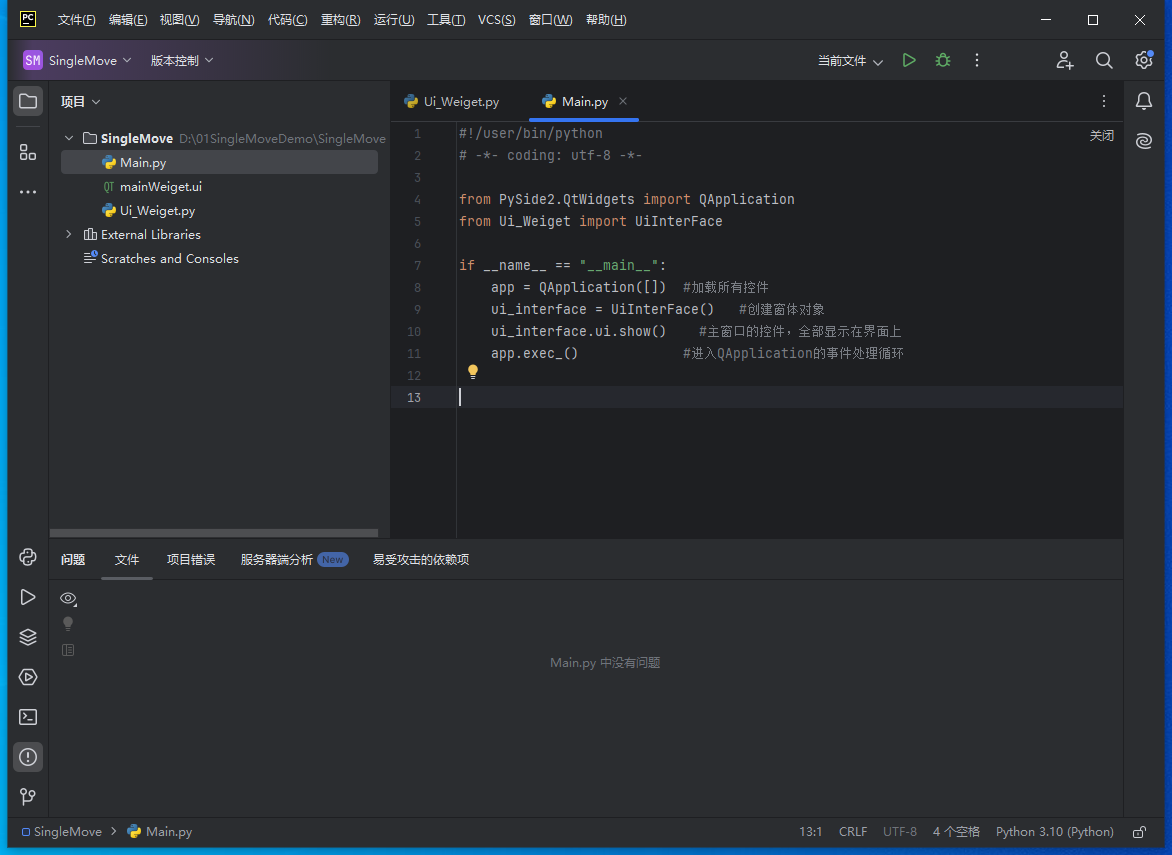

3）同步骤1添加主运行python文件Main，并添加主入口运行函数。

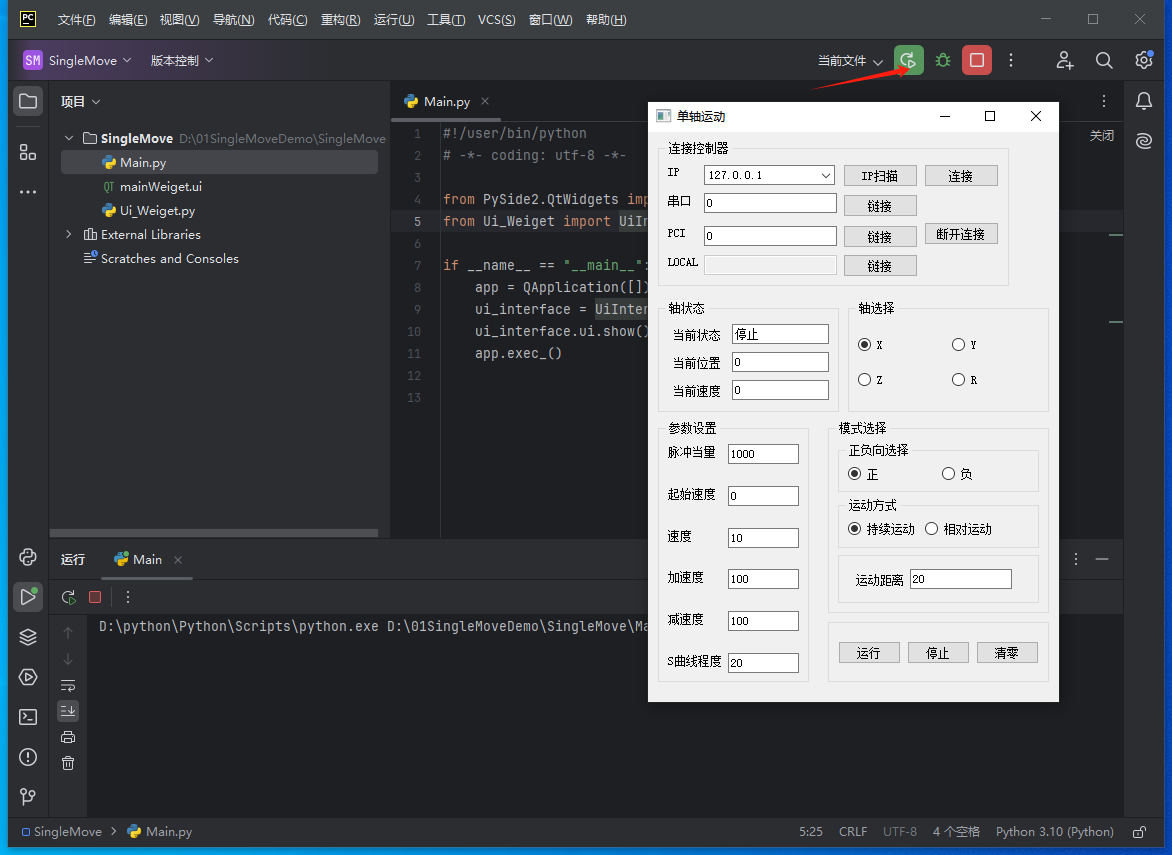

4）此时在Main文件点击运行按钮，可以运行程序显示UI界面。

4、添加库文件、库函数封装的Python文件。

1）找到厂家提供的光盘资料里面的python函数库，路径如下（64位库为例）。

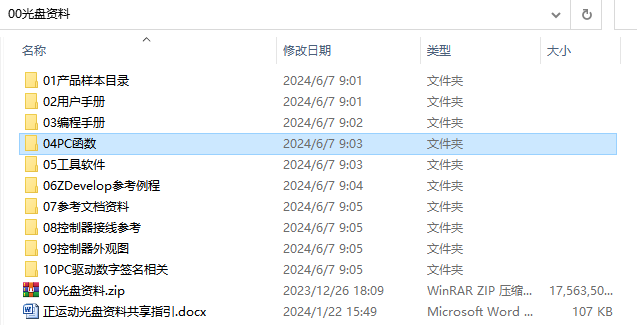

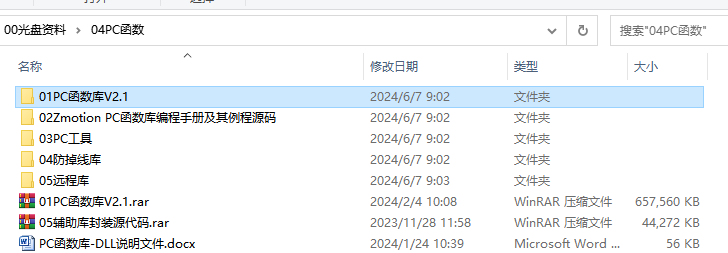

A、进入厂商提供的光盘资料找到“04PC函数”文件夹，并点击进入。

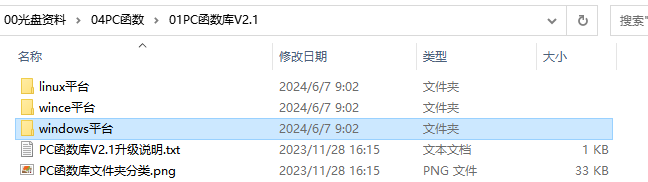

B、选择“PC函数库V2.1”文件夹。

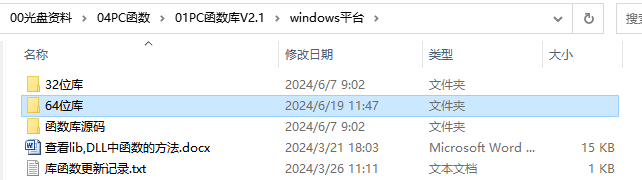

C、选择“Windows平台”文件夹。

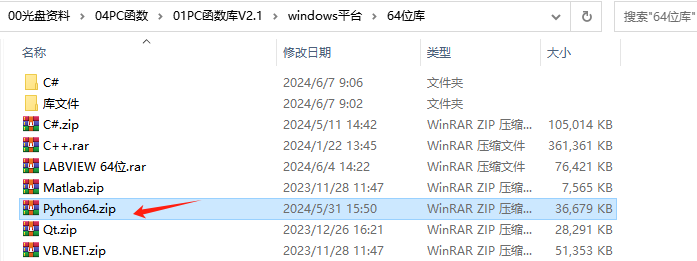

D、根据需要选择对应的函数库，这里选择64位库。

E、解压Python64压缩包,里面有Python对应的函数库，与运动函数封装的python文件。

2）将厂商提供的python的库文件以及相关文件复制到新建的项目中。

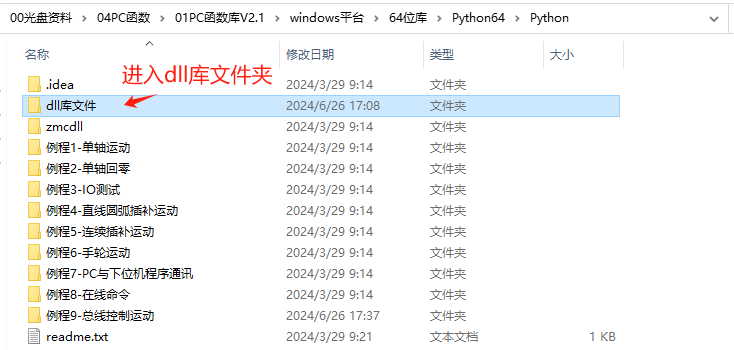

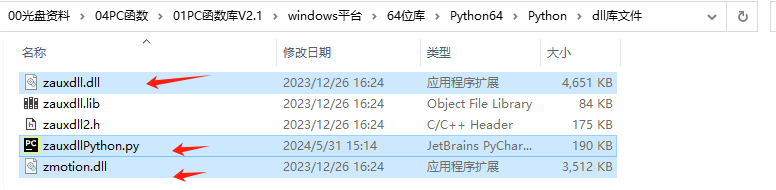

A、进入dll文件夹，选中zauxdll.dl、zmotion.dll、zauxdllPython.py三个文件复制。

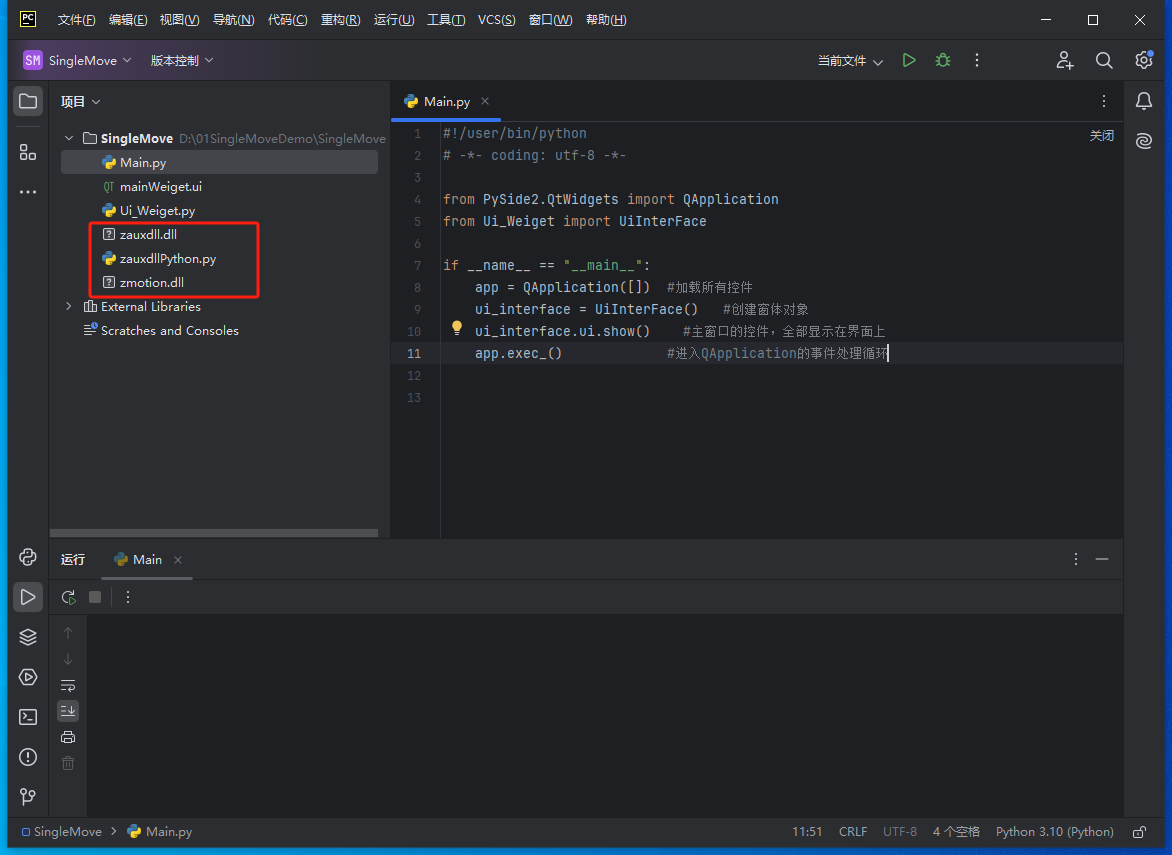

B、选中新建的项目粘贴，便把对应的库文件与封装的运动Python文件粘贴到了项目中。

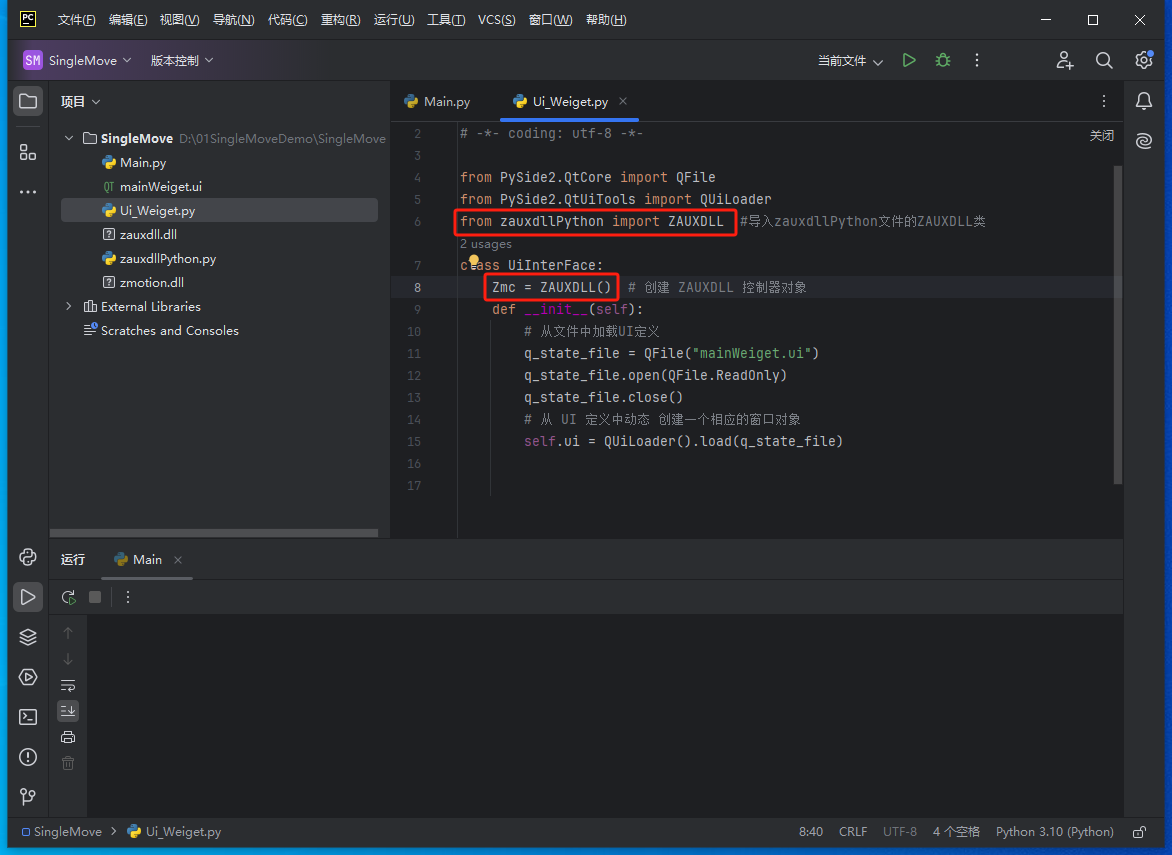

3）进入ui的python文件在文件开头处导入zauxdllPython文件的ZAUXDLL类，并在界面类中创建ZAUXDLL对象。

三

相关PC函数介绍

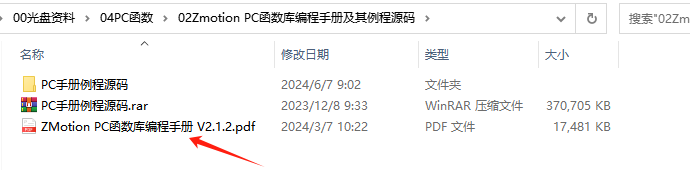

1、PC函数手册可在光盘资料查看，具体路径如下。

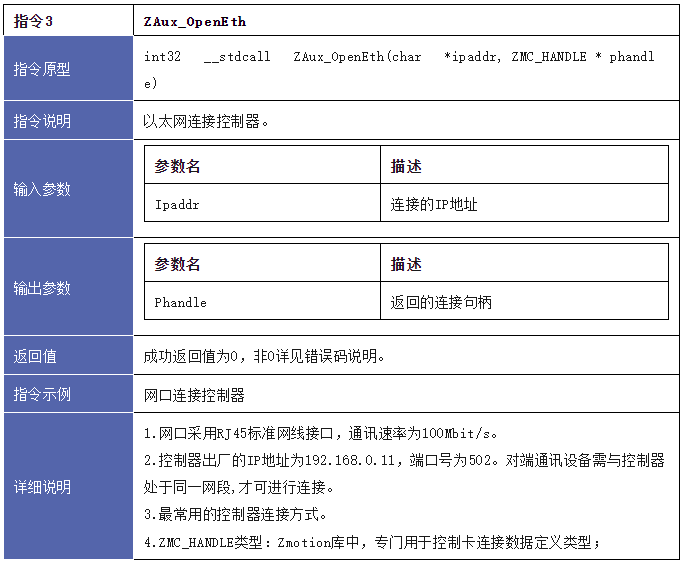

2、连接控制器。

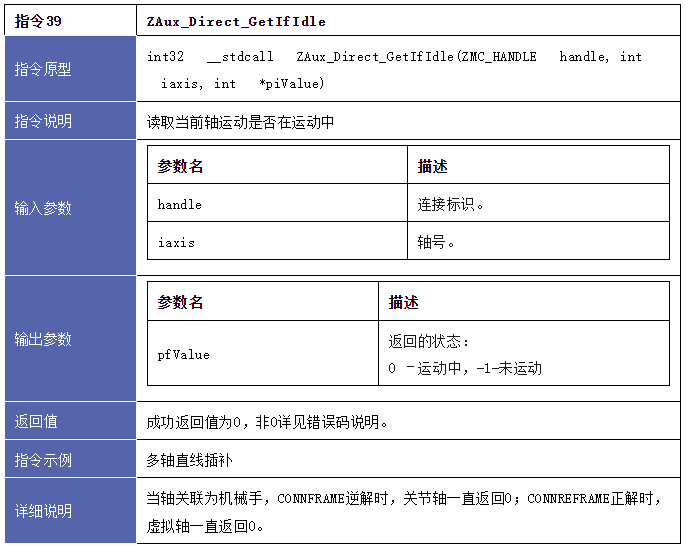

3、读取当前轴运动是否在运动中。

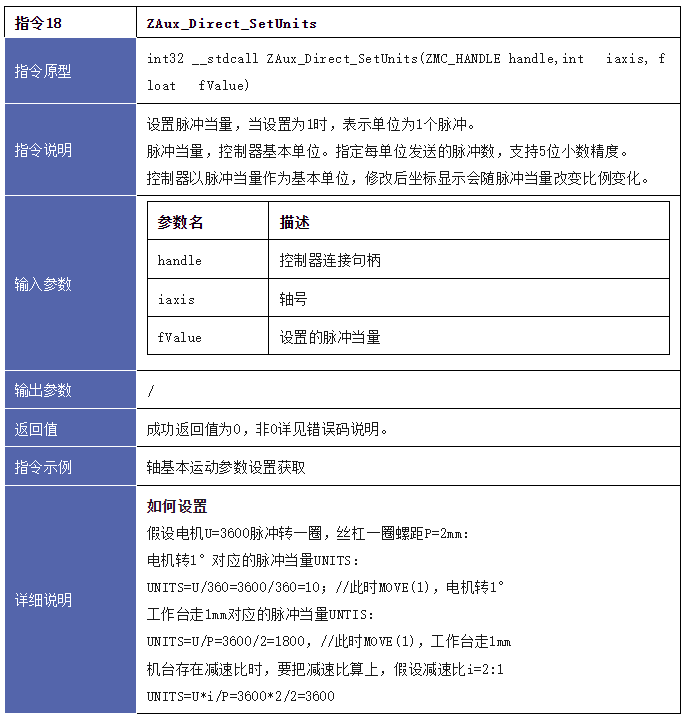

4、设置脉冲当量。

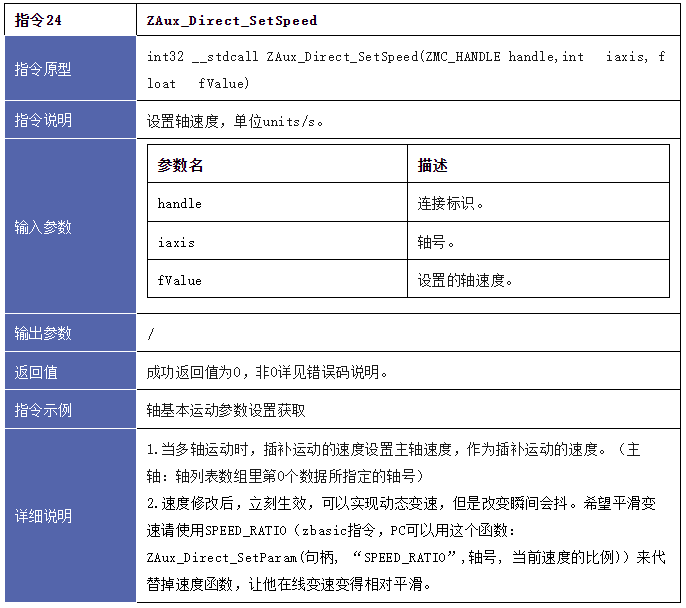

5、设置轴运动速度。

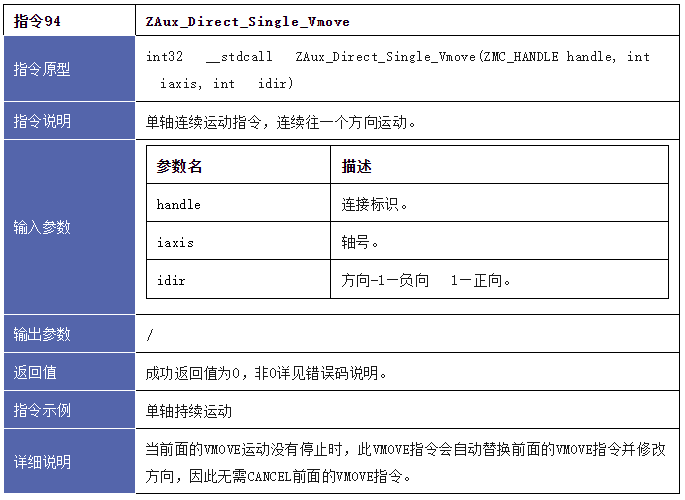

6、单轴持续运动。

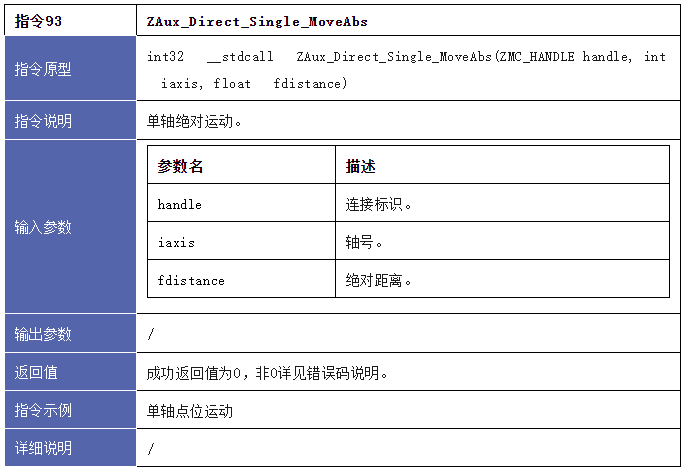

7、单轴绝对运动。

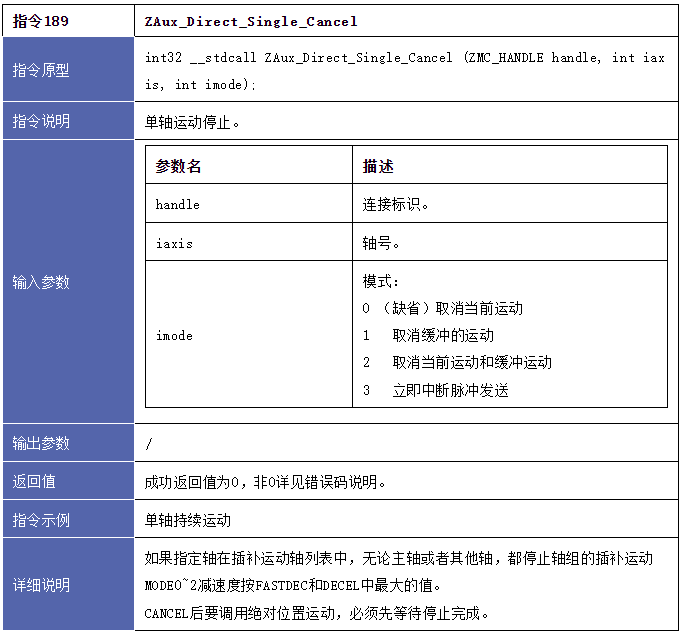

8、单轴停止运动。

四

例程演示

1、连接控制器。

#连接控制器, 控制器默认IP是192.168.0.11，此处使用comboBox内输入的ip
def on_btn_open_clicked(self):
    strtemp = self.ui.comboBox.currentText()
    print("当前的ip是 ：", strtemp)
    if self.Zmc.handle.value is not None:
        self.Zmc.ZAux_Close()
        self.time1.stop()
        self.ui.setWindowTitle("单轴运动")
    iresult = self.Zmc.ZAux_OpenEth(strtemp)#连接控制器
    if 0 != iresult:
        QMessageBox.warning(self.ui, "提示", "连接失败")
    else:
        QMessageBox.warning(self.ui, "提示", "连接成功")
        str_title = self.ui.windowTitle() + strtemp
        self.ui.setWindowTitle(str_title)
        self.Up_State()  #刷新函数
        self.time1.start(100)#开启定时器

2、轴运动。

#轴运行函数
def on_btn_Run_clicked(self):
    if self.Zmc.handle.value is None:
        QMessageBox.warning(self.ui, "警告", "未连接控制器")
        return
    # 获取轴运动状态0 –运动中，-1-未运动
    isidle=self.Zmc.ZAux_Direct_GetIfIdle(self.axis_Num)[1].value
    isidle=int(isidle)
    if self.mode == 1 and not isidle:
        QMessageBox.warning(self.ui, "警告", "未停止")
        return
    # 设置脉冲当量
    str_tmp = self.ui.edit_Units.text()
    float_tmp = float(str_tmp)
    self.Zmc.ZAux_Direct_SetUnits(self.axis_Num, float_tmp)#设置脉冲单量
    # 设置运动速度
    str_tmp = self.ui.edit_Speed.text()
    float_tmp = float(str_tmp)
    self.Zmc.ZAux_Direct_SetSpeed(self.axis_Num, float_tmp)#设置运动速度
    # 设置加速度
    str_tmp = self.ui.edit_Accel.text()
    float_tmp = float(str_tmp)
    self.Zmc.ZAux_Direct_SetAccel(self.axis_Num, float_tmp)#设置加速度
    # 设置减速度
    str_tmp = self.ui.edit_Decel.text()
    float_tmp = float(str_tmp)
    self.Zmc.ZAux_Direct_SetDecel(self.axis_Num, float_tmp)#设置减速
    # 设置S曲线
    str_tmp = self.ui.edit_Sramp.text()
    float_tmp = float(str_tmp)
    self.Zmc.ZAux_Direct_SetSramp(self.axis_Num, float_tmp)# 设置S曲线
    if 0 == self.mode:
        # 单轴持续运动
        self.Zmc.ZAux_Direct_Single_Vmove(self.axis_Num, self.direction)
    elif 1 == self.mode:
        str_tmp = self.ui.edit_Distance.text()
        float_tmp = float(str_tmp)
        # 单轴相对运动运动
        self.Zmc.ZAux_Direct_Single_Move(self.axis_Num, -float_tmp if self.direction == -1 else float_t

3、停止轴运动。

#停止轴运动
def on_btn_Stop_clicked(self):
    if self.Zmc.handle.value is None:
        QMessageBox.warning(self.ui, "警告", "未连接控制器")
        return
    #获取轴运动状态0 –运动中，-1-未运动
    isidle=self.Zmc.ZAux_Direct_GetIfIdle(self.axis_Num)[1].value
    if isidle:
        QMessageBox.warning(self.ui, "警告", "已停止")
        return
    #停止单轴运动
    self.Zmc.ZAux_Direct_Single_Cancel(self.axis_Num, 2)

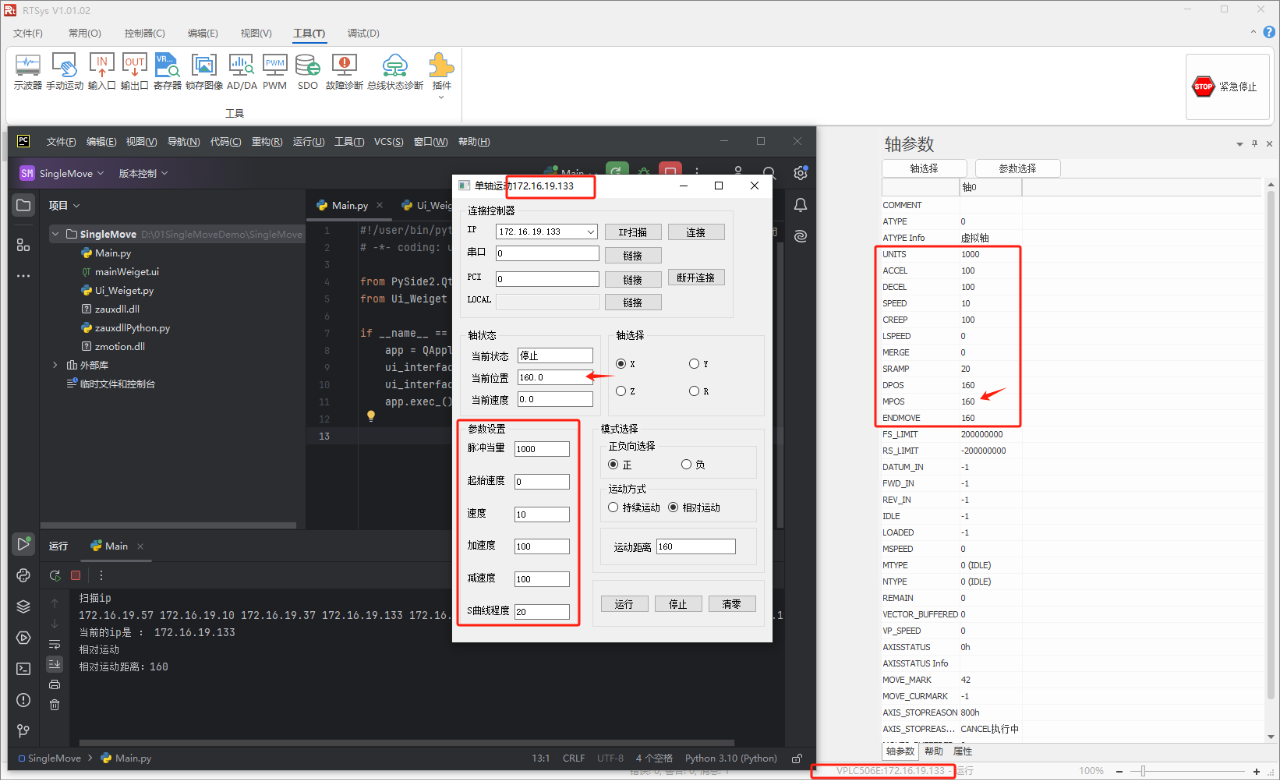

4、运行程序观察运行效果。

运行python程序，通过RTSys软件观察运行情况。

4、运行程序观察运行效果。

运行python程序，通过RTSys软件观察运行情况。

5、运行效果演示视频。

运行效果演示视频可点击“EtherCAT运动控制器上位机之Python+Qt（一）：链接与单轴运动”查看。

完整代码获取地址

▼

本次，正运动技术EtherCAT运动控制器上位机开发之Python+Qt（一）：链接与单轴运动，就分享到这里。
