硬件介绍

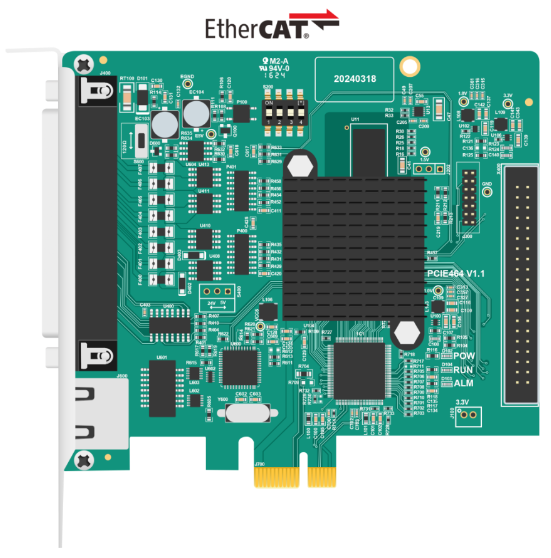

PCIE464运动控制卡是正运动推出的一款 EtherCAT总线+脉冲型、PCIE接口式的运动控制卡，可选6-64轴运动控制，支持多路高速数字输入输出，可轻松实现多轴同步控制和高速数据传输。

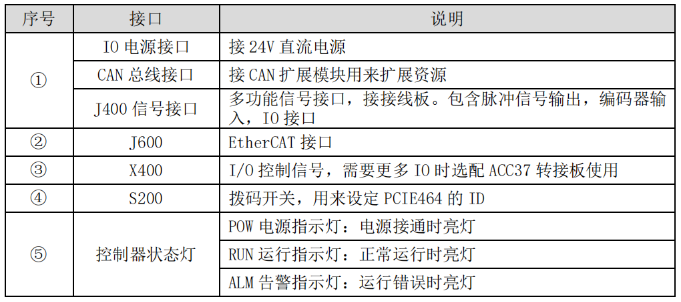

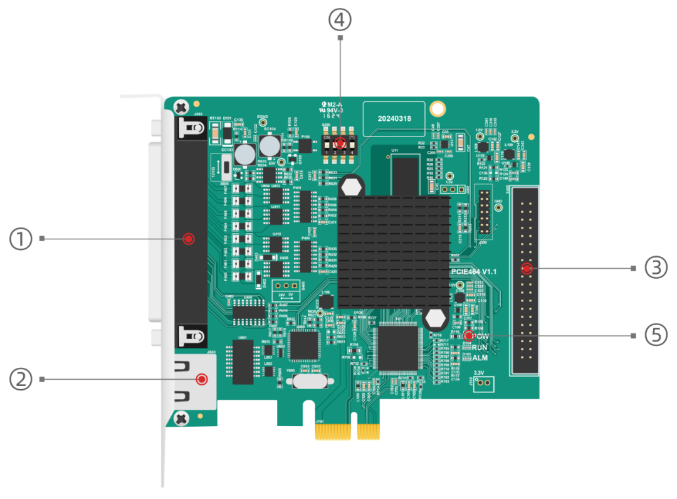

接口介绍
PCIE464控制卡的驱动安装

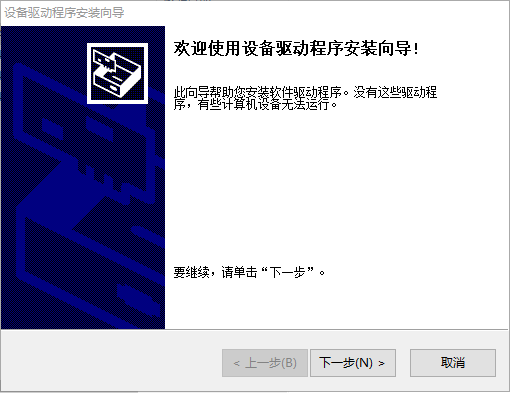

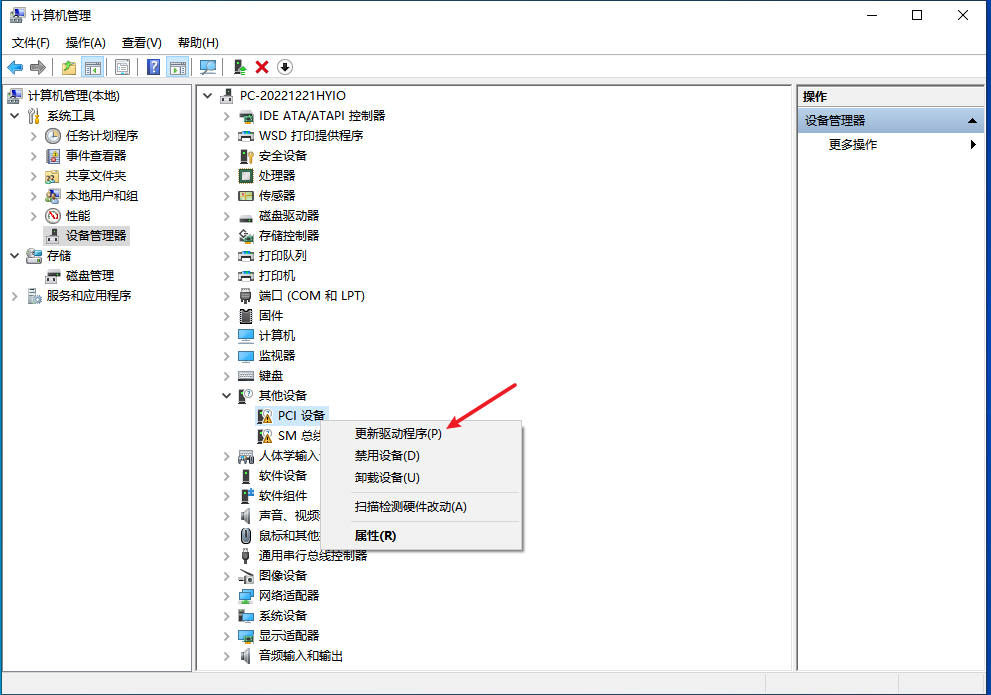

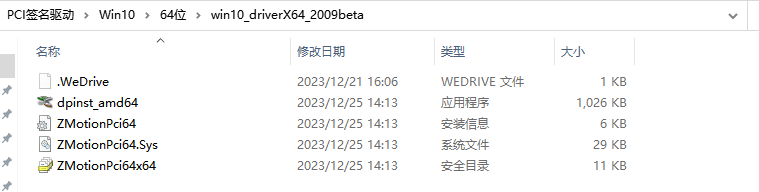

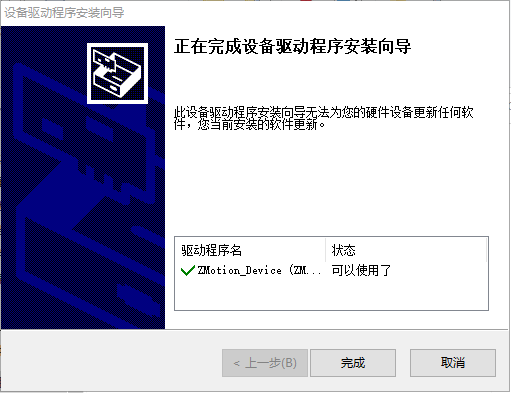

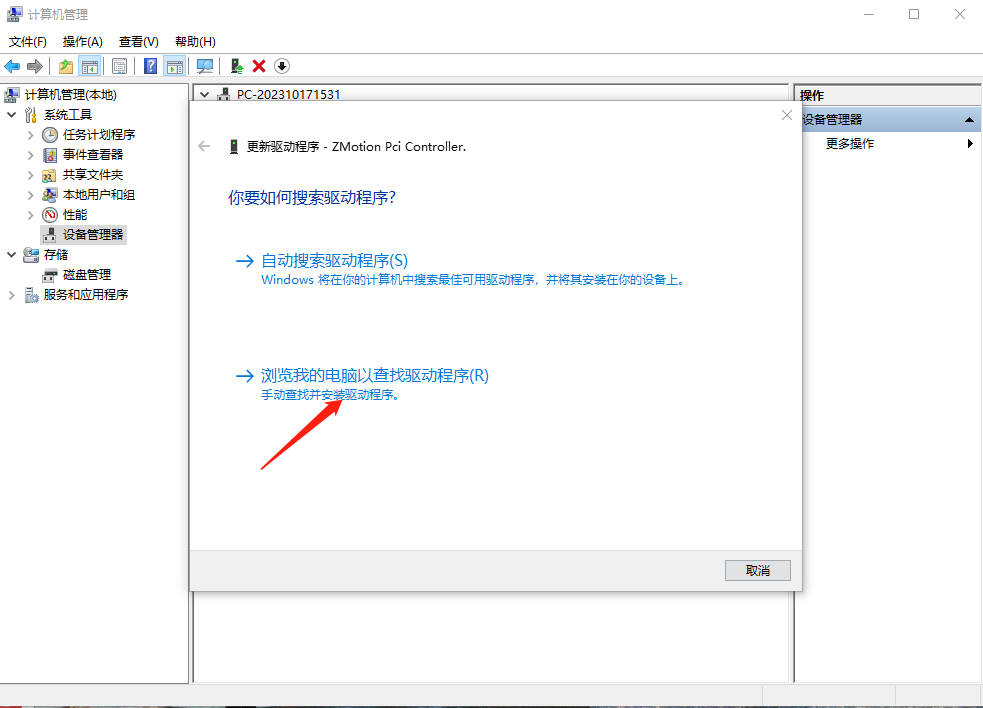

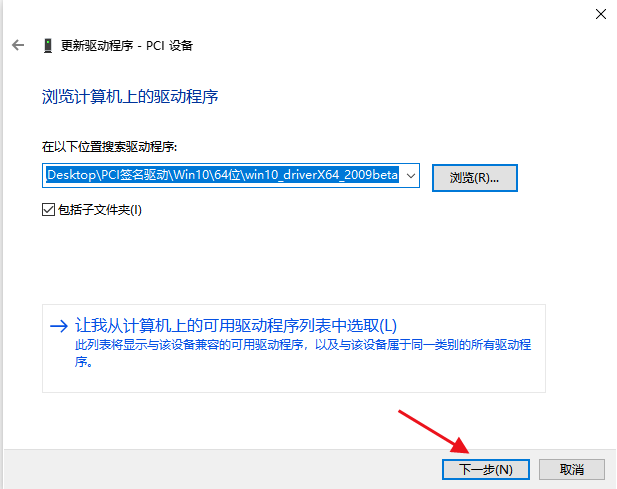

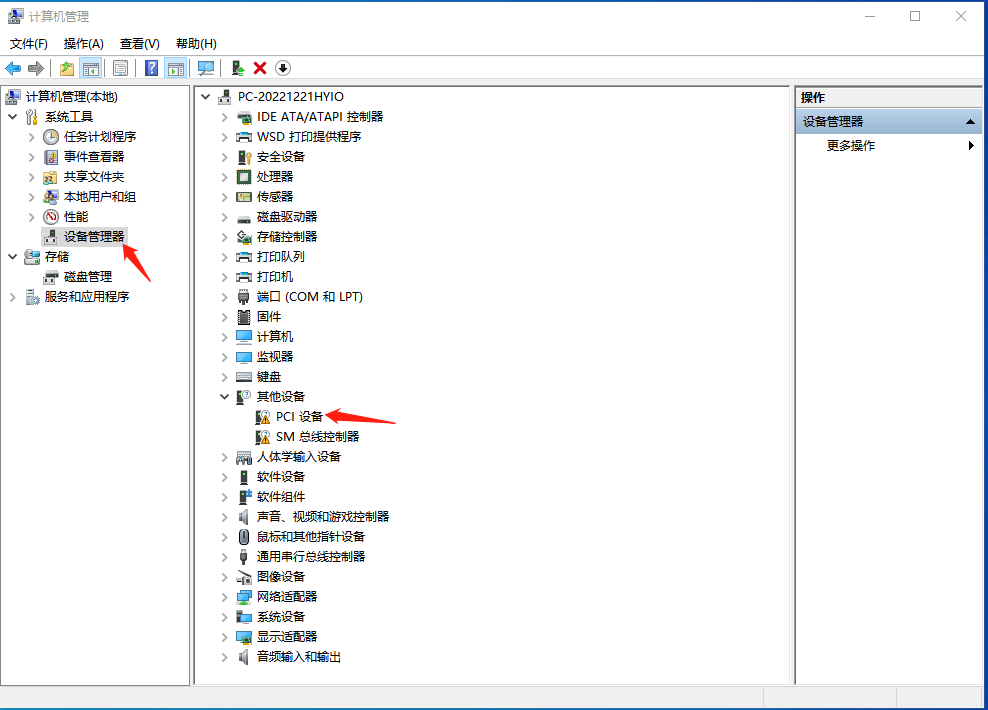

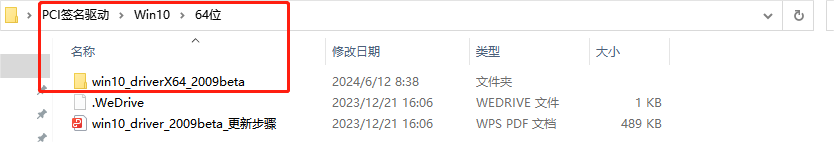

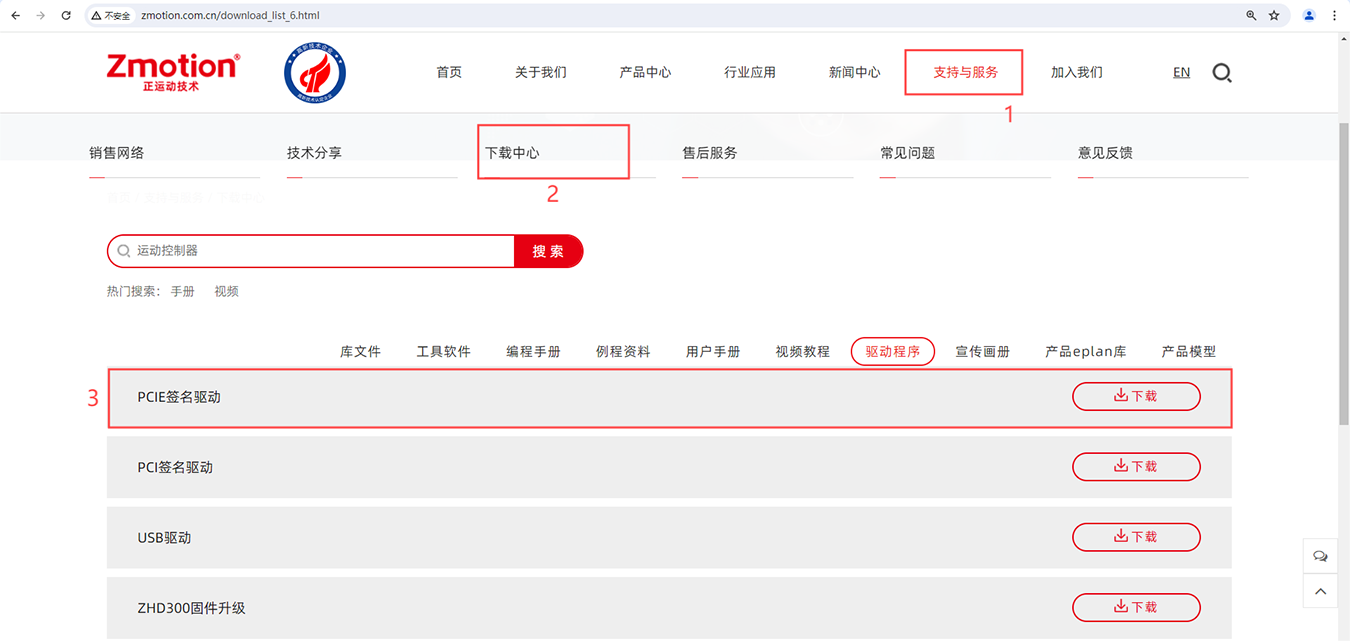

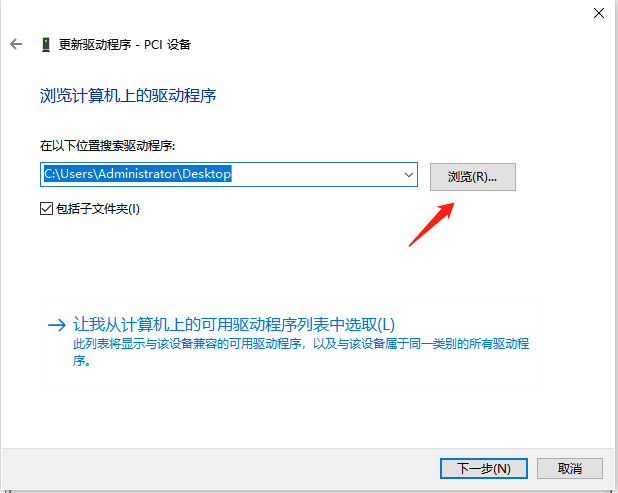

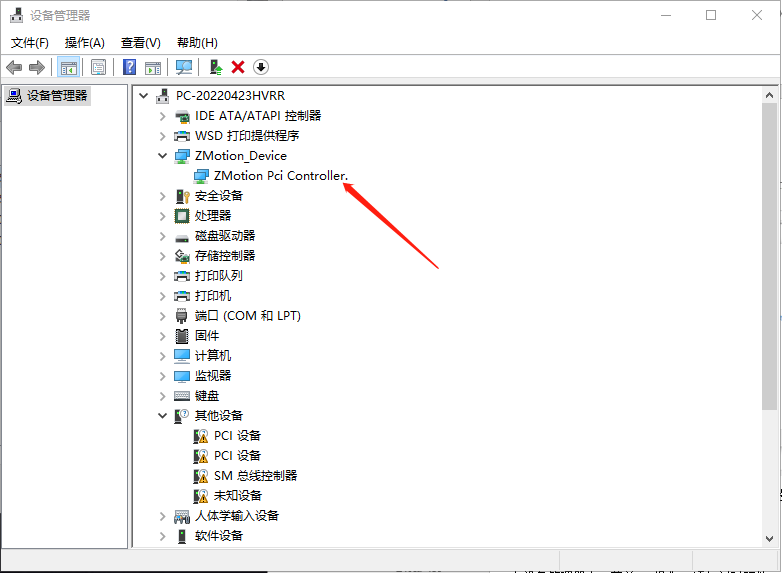

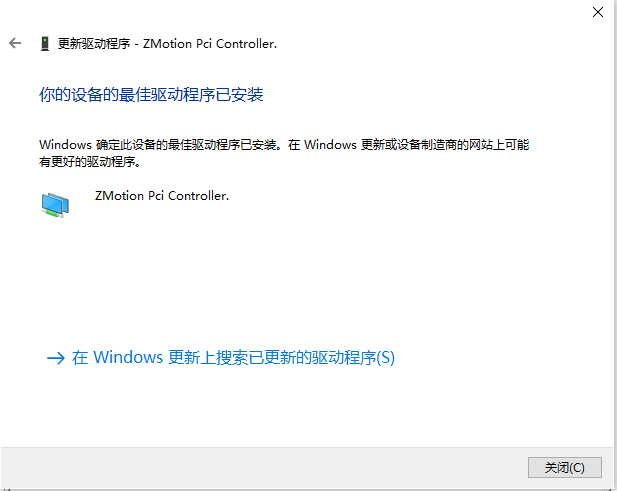

使用驱动目录中自带的安装向导软件dpinst_amd64.exe自动安装，具体操作按软件指南。 PCIE签名驱动安装包可从正运动官网获取。

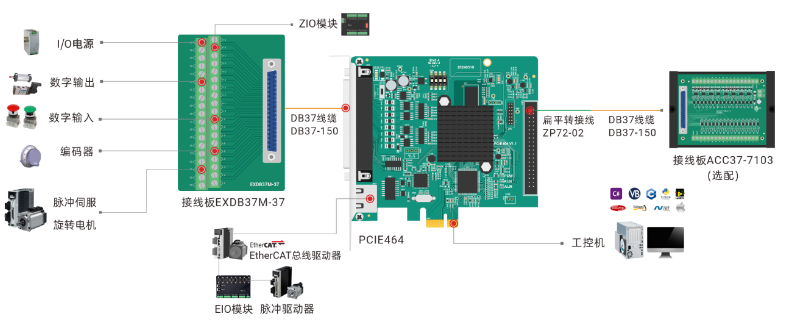

EtherCAT总线扩展接线
当PCIE464本身资源不够用时，支持连接扩展模块对资源进行扩展。
RTSys进行调试与监控

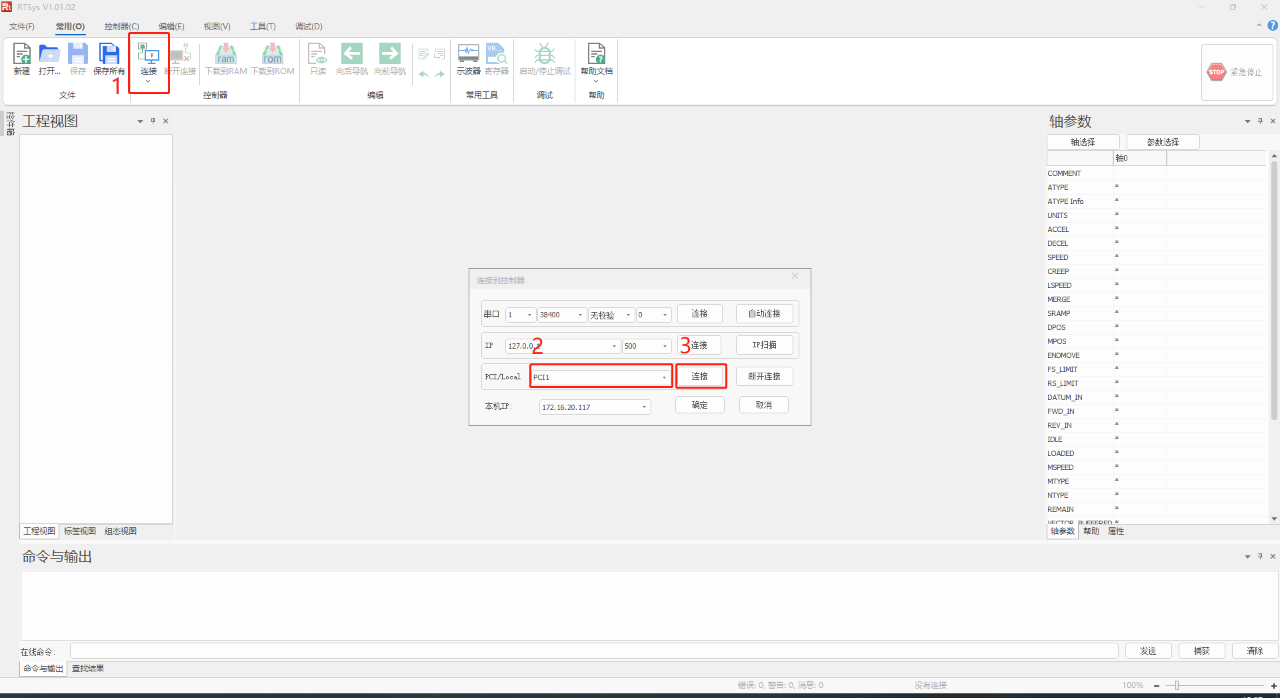

成功安装驱动后，可以在RTSys软件上进行运动调试与监控。首先要连接控制器，RTSys支持串口、以太网口以及PCI/Local连接到控制器。

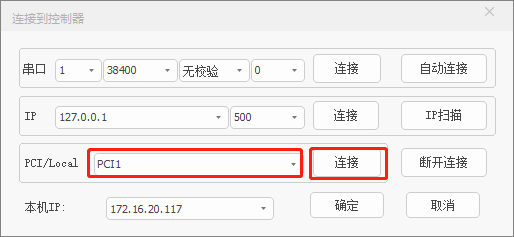

打开RTSys软件，点击菜单栏的控制器选项，选择连接，点击连接控制器并且在弹出窗口中现在PCI连接，驱动安装成功的情况下，会将卡显示出来，点击连接即可。

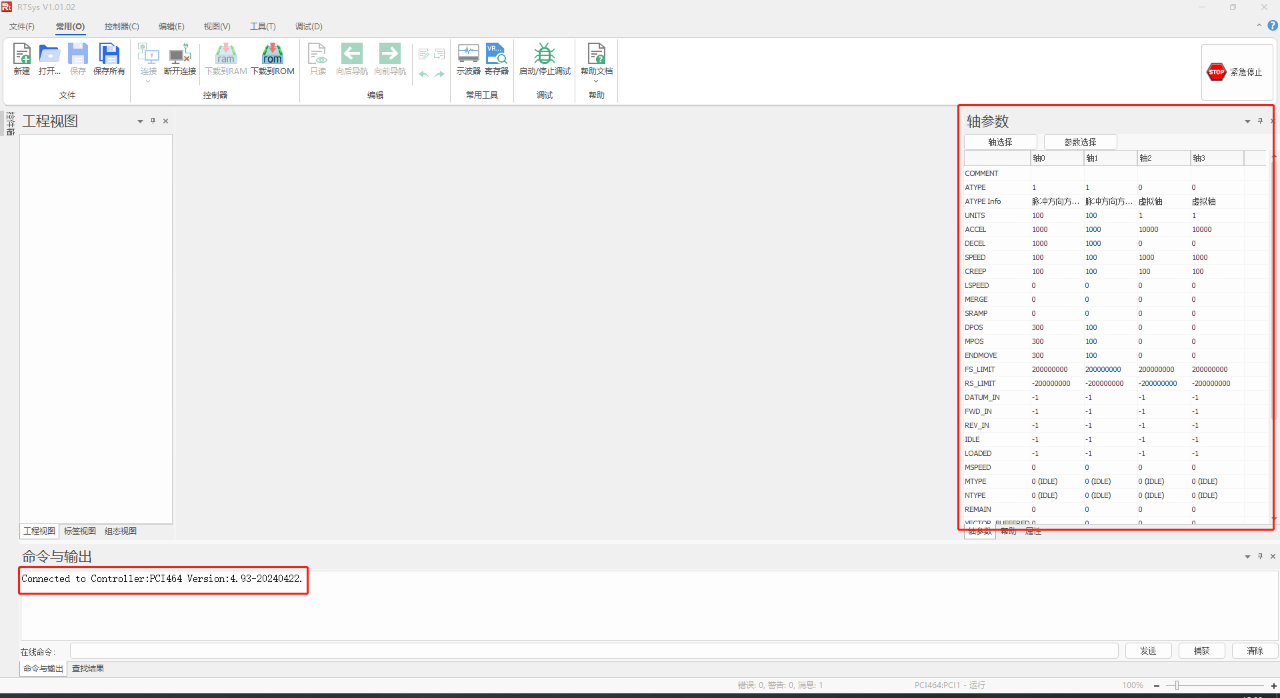

连接成功后，在命令与输出窗口会有相关信息打印提示，同时会将轴参数实时读取显示在轴参数界面中，我们可以根据实际情况在轴参数界面对轴参数进行设置，将轴类型、脉冲当量、速度、加速度和减速度设置完成。
参数选择： 可自定义选择需要监控显示的轴参数，选择监控的参数不宜过多，否则会影响刷新效率。

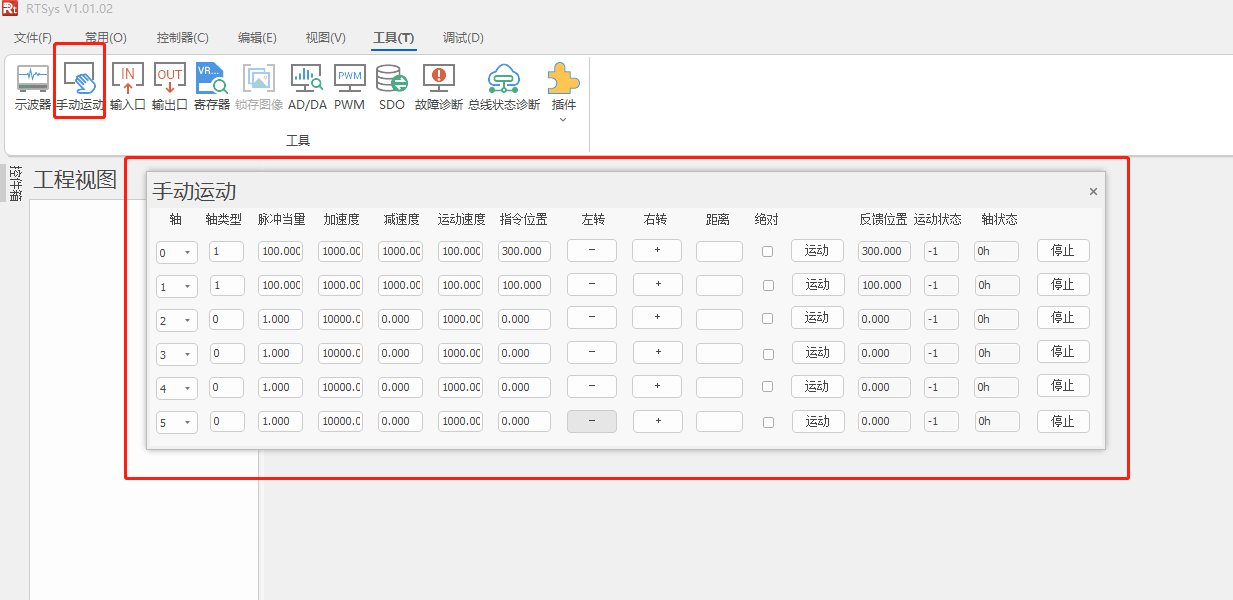

“手动运动”用于通过手动操作电机。可通过菜单栏“工具”→“手动运动”打开。
操作方法： 连接好控制器及电机，打开该工具。可在左侧实时输入/修改轴相关的参数，选择轴号 （可在下拉列表中选择），设置好相关参数后，按住“左转”/“右转”按钮不放，电机持续左或右运动，松开按钮停止运动。
“指令位置”显示当前DPOS运动距离（单位为units）。填写“距离”参数，点击“运动”，勾选“绝对”时，电机运动到绝对距离参数位置；不勾选“绝对”时，点击“运动”，电机按相对距离参数运动。
“反馈位置”/“运动状态”/“轴状态”用于监测反馈轴运动状态，这三个参数均为只读，不可修改。按下“停止”按钮轴运动立刻停止。

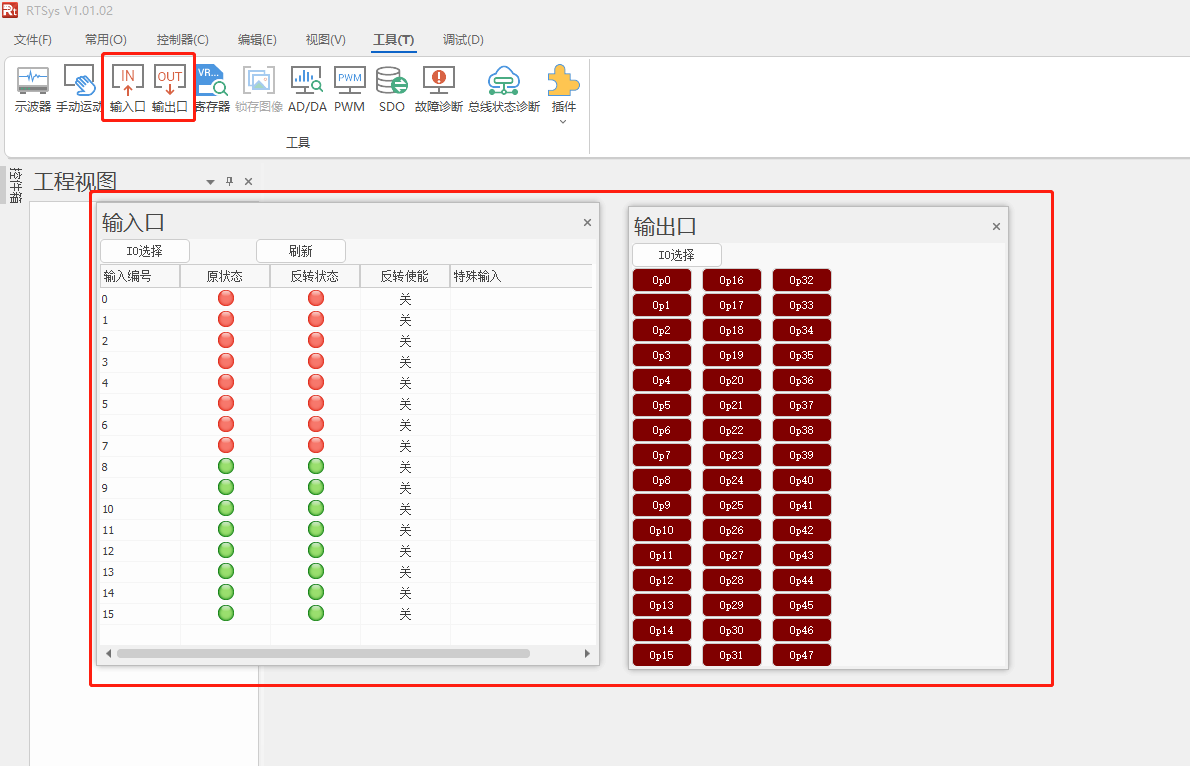

轴参数调试完成并设置成功后，我们可以对输入输出口进行测试，观察信号是否可以正常触发，可通过IO选择需要观察的输入输出口，可以实时监控IO状态。有信号输入显示绿色，无信号输入显示灰色。

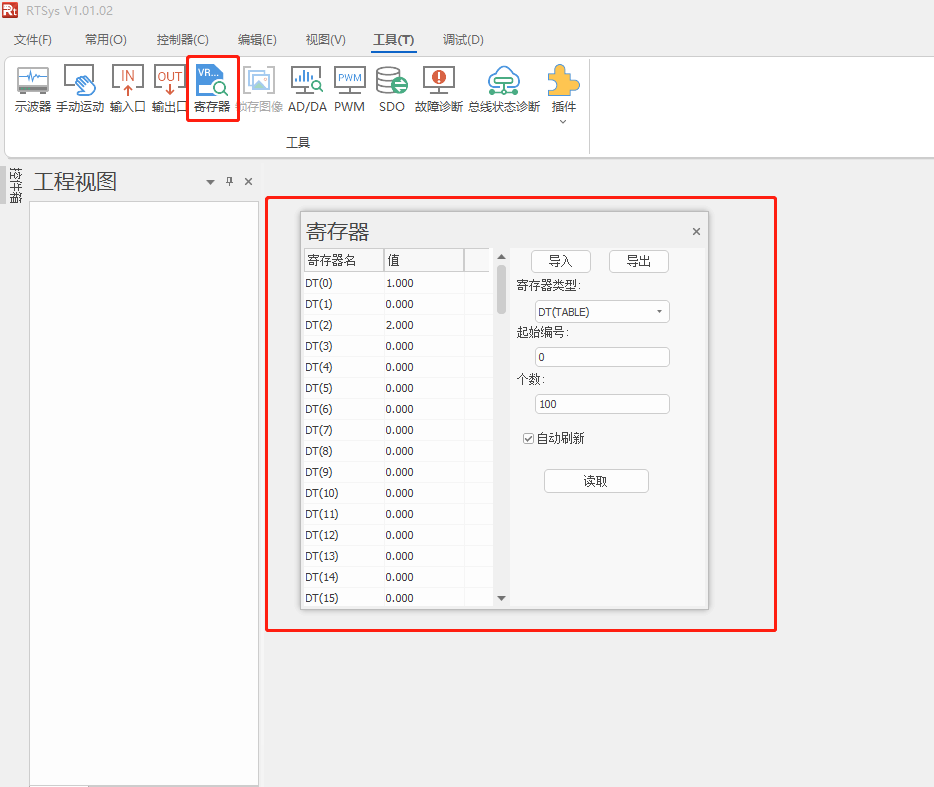

用于批量查看控制器寄存器的数值，可以选择查看不同类型的寄存器
（支持PLC功能的控制器才支持此功能）
。
需要对寄存器功能进行测试，可以使用该窗口。可通过菜单栏“工具”→“寄存器”打开。

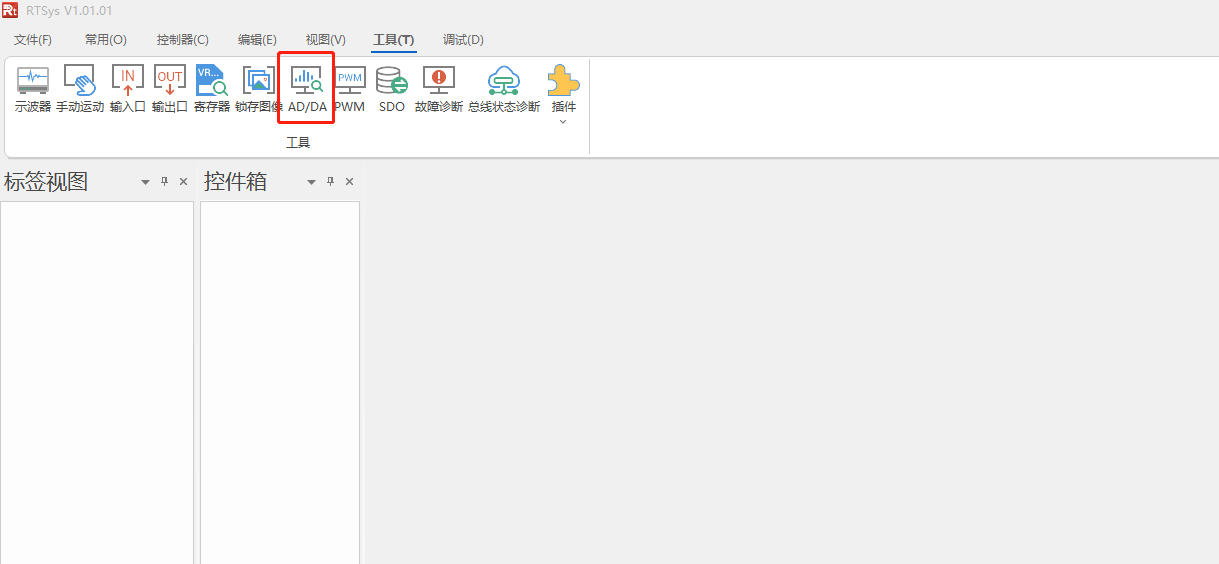

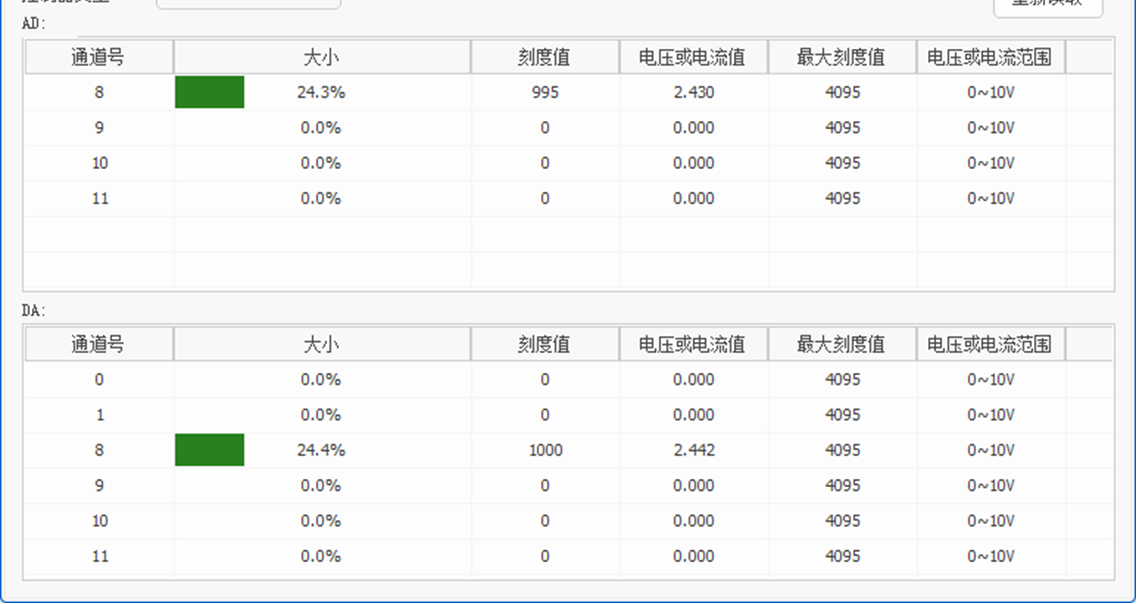

最大刻度值： 取决于控制器模拟量的分辨率为12位还是16位。具体可查看对应的用户手册。
本次，正运动技术PCIe EtherCAT实时运动控制卡PCIE464的安装与调试 ，就分享到这里。
