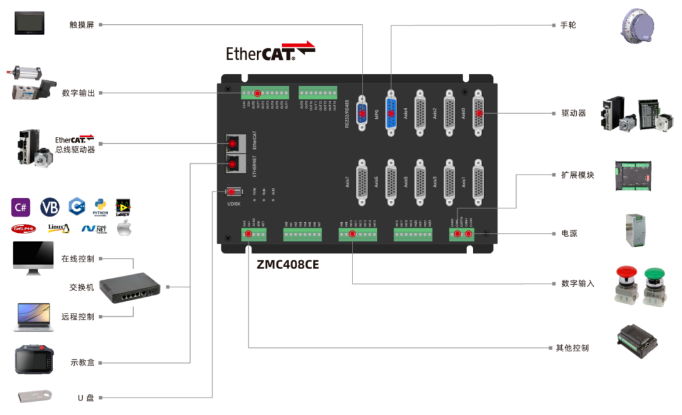

ZMC408CE支持8个通道的硬件比较输出、硬件定时器、运动中精准输出，还支持8通道PWM输出，对应的输出口为OUT0-7，支持8个通道同时触发硬件比较输出。
更多关于ZMC408CE的详情介绍，点击“推荐|8通道PSO的高性能EtherCAT总线运动控制器”查看，产品视频介绍可点击“高性能EtherCAT总线运动控制器，带你玩转“8通道独立PSO”应用场景”查看。

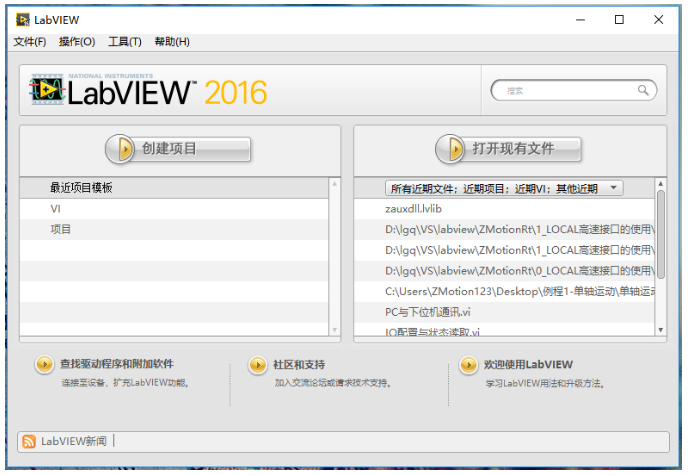

1、创建LabVIEW项目。

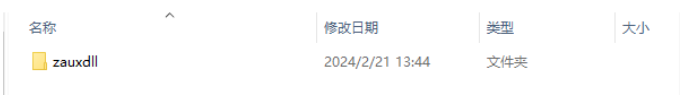

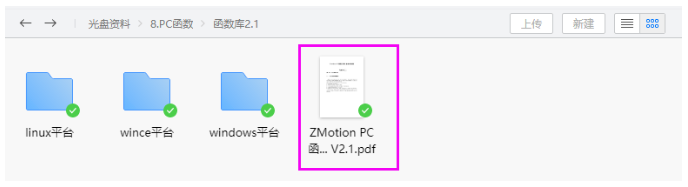

2.将“光盘资料”里面LabVIEW的Vi函数库“zauxdll”文件夹下载到电脑中，然后复制到LabVIEW安装路径下LabVIEW/user.lib的文件夹内。

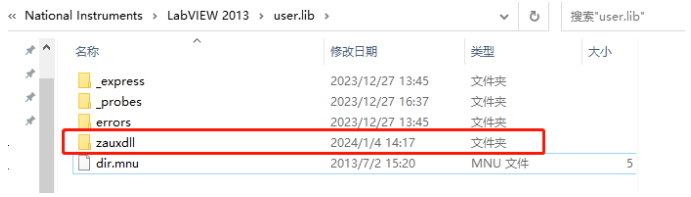

Zauxdll函数库粘贴路径

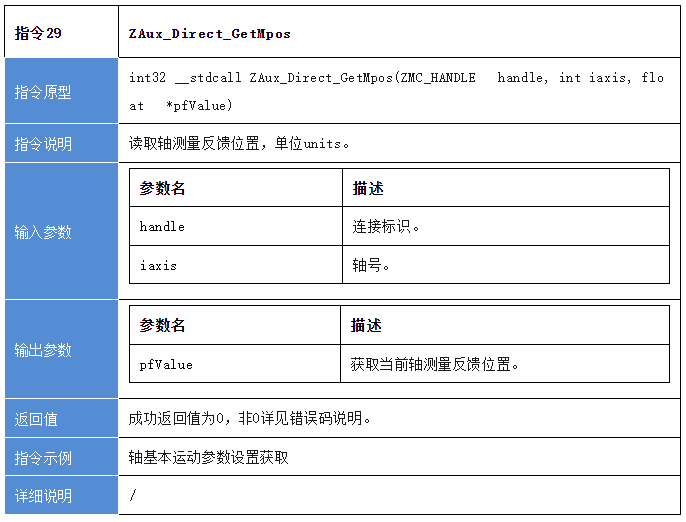

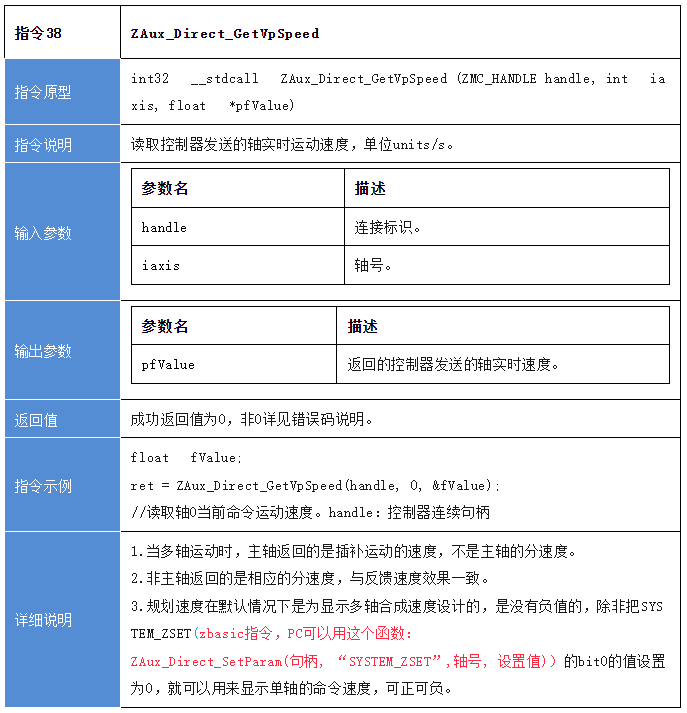

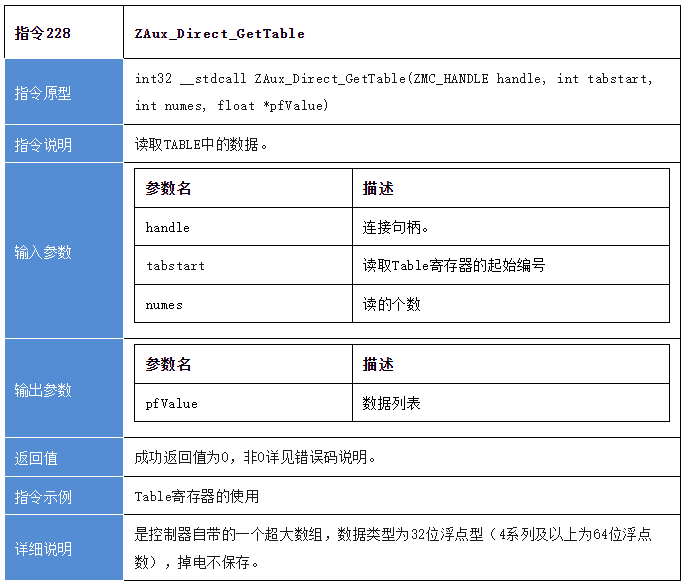

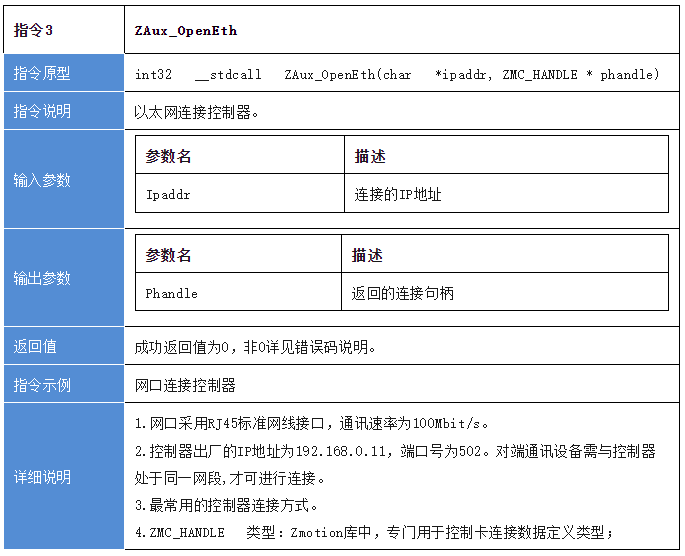

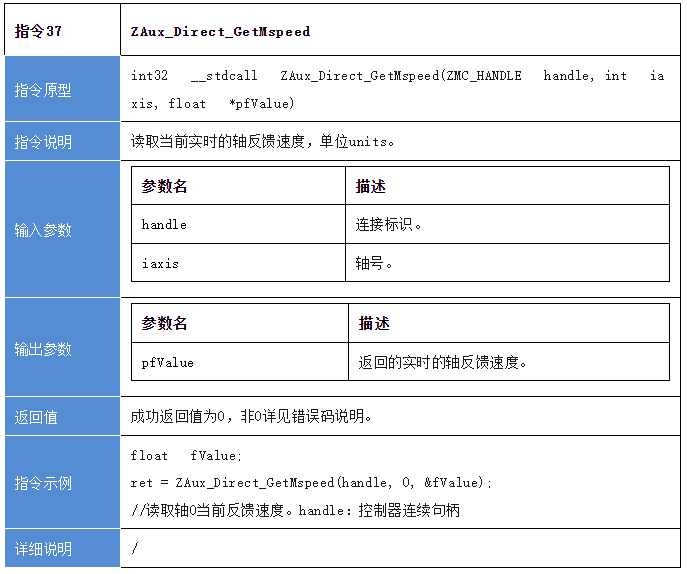

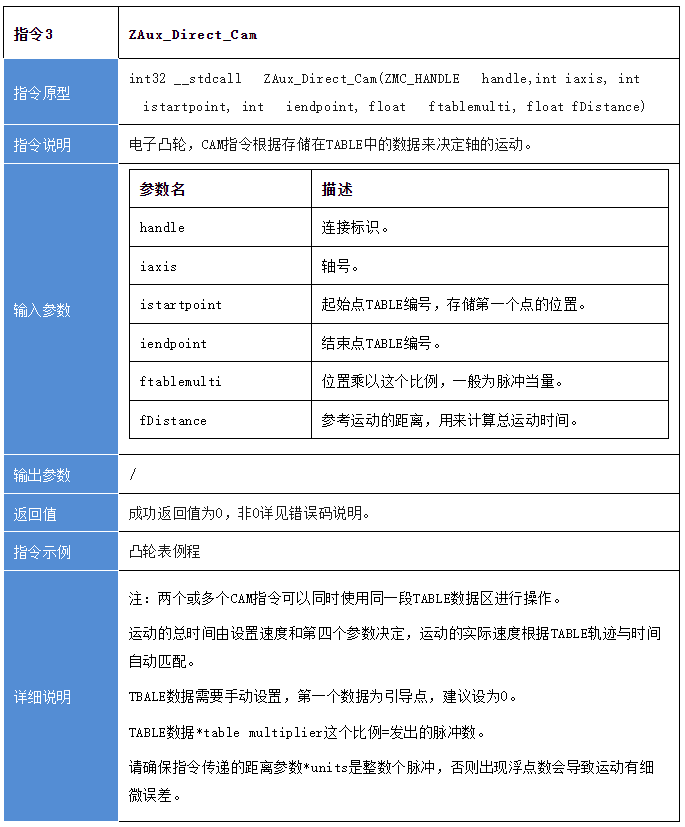

3、相关PC函数介绍。
4、LabVIEW进行运动控制的数据采集数据源获取。

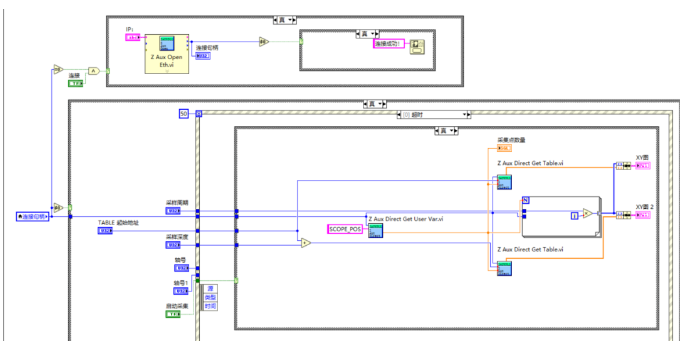

（2）在程序编辑框中通过鼠标，在添加的帧里面添加“While循环”，在“While循环”里面又添加“事件结构”，右击选择添加事件分支，选择“超时”事件，获取当前获取到数据源的采样点数，并将数据源数据导入到示波器中按波形显示出来。

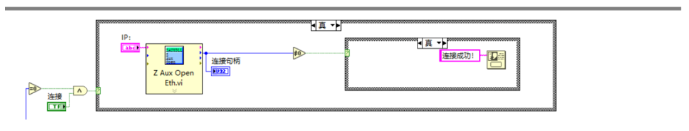

（3）选择事件结构，右击选择添加事件分支，在循环结构中，当句柄为空时自动进行获取当前ip的控制器，然后在该事件分支中使用“Z Aux Open Eth.vi”函数对控制器进行连接，以实现连接控制器按钮的功能。

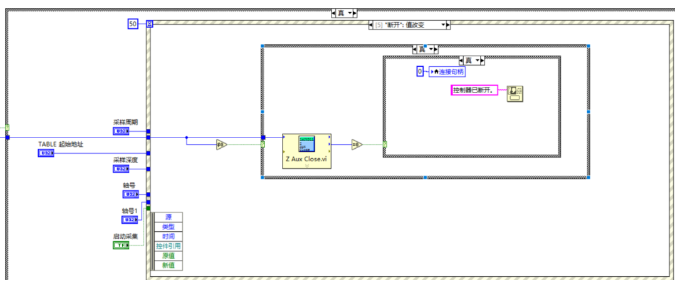

（4）选择事件结构，右击选择添加事件分支，选择“断开”值改变，然后在该事件分支中使用“Z Aux Close.vi”函数对控制器断开连接，以实现断开链接按钮的功能。

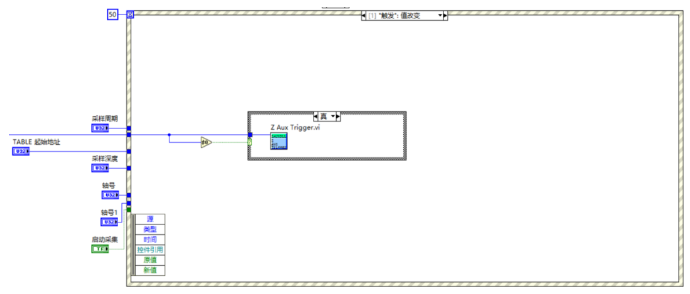

（5）选择事件结构，右击选择添加事件分支，选择“触发”值改变，然后在该事件分支中使用“Z Aux Trigger.vi”函数进行触发示波器抓取，以实现触发指令抓取数据源将数据存储到table寄存器中。

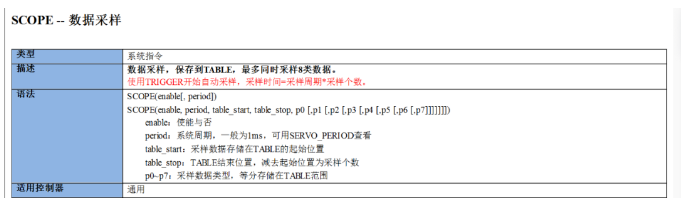

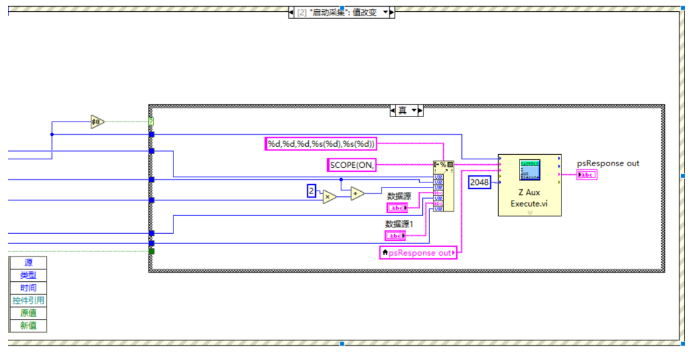

（6）选择事件结构，右击选择添加事件分支，选择“启动采集”值改变，然后在该事件分支中使用“Z Aux Execute.vi”函数调用指令SCOPE进行启动获取数据源数据，存放到table寄存器中。

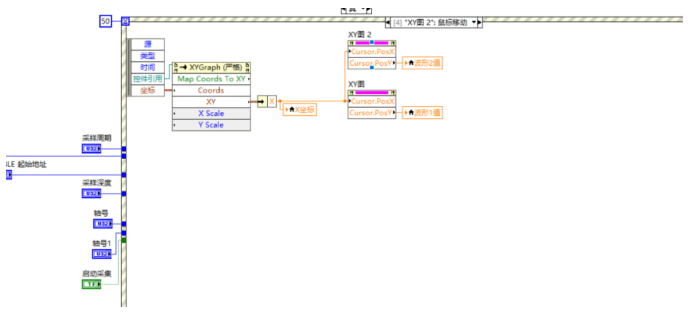

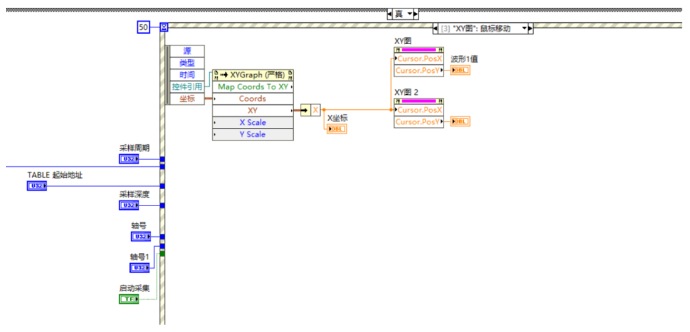

（7）选择事件结构，右击选择事件，选择“XY图:”鼠标改变，然后在该事件分支实时读取XY示波器以及XY2示波器对应范围内鼠标的坐标位置，并显示在界面上。

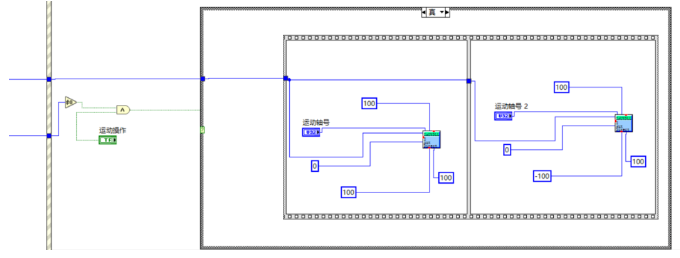

（8）选择条件结构，当正弦运动按钮按下时两段触发正弦运动使用平铺顺序结构按顺序执行两段电子凸轮运动指令，使用“Z Aux Cam.vi”函数按照提前加载在table寄存器内的数据进行对应电子凸轮运动。
DIM num_p,scale,m,t '变量定义 num_p=100 scale=500 FOR p=0 TO num_p TABLE(p,((-SIN(PI*2*p/num_p)/(PI*2))+p/num_p)*scale) 'table存储凸轮表运动参数 NEXT

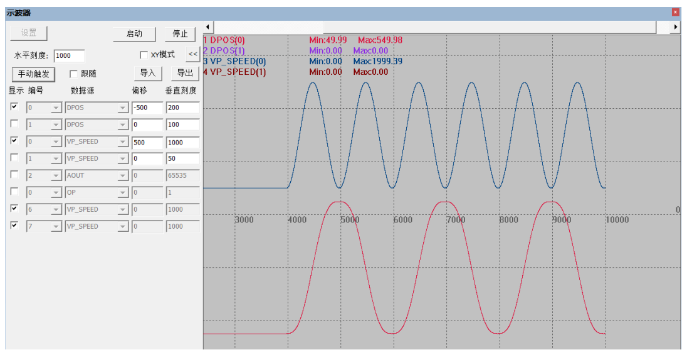

2、ZDevelop软件示波器波形如下图所示。

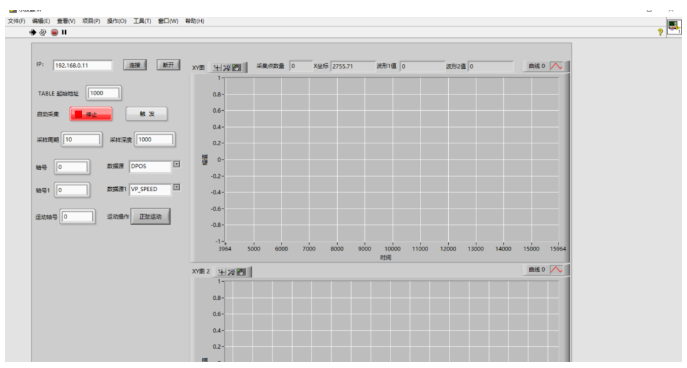

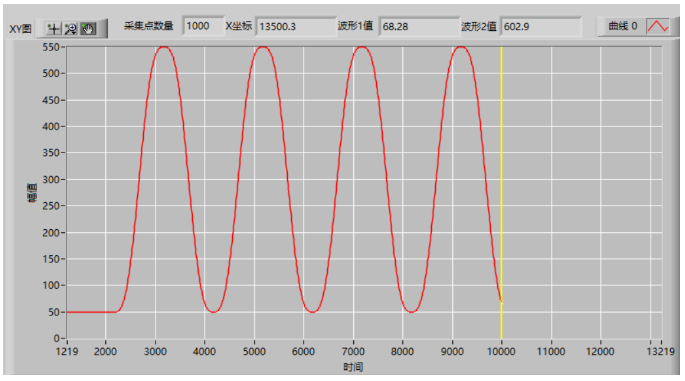

3、LabVIEW示波器波形，示波器数据源是DPOS数据内容，与ZDevelop软件示波器dpos波形一致。

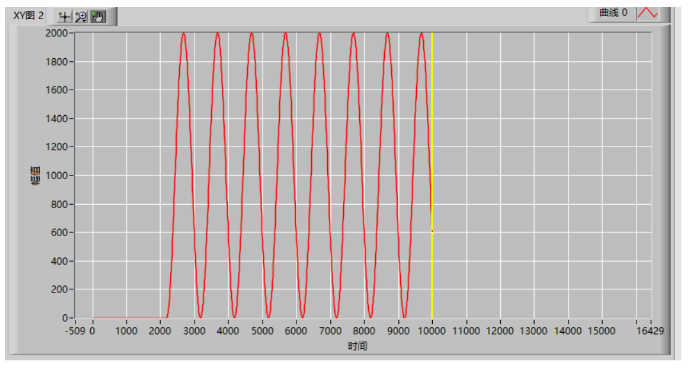

4、LabVIEW示波器波形，示波器数据源是VP_Speed数据内容，与ZDevelop软件示波器VP_speed波形一致。
本次，正运动技术EtherCAT运动控制器在LabVIEW中的运动控制与实时数据采集，就分享到这里。
更多精彩内容请关注“正运动小助手”公众号，需要相关开发环境与例程代码，请咨询正运动技术销售工程师：400-089-8936。
