Windows实时运动控制软核(七):LOCAL高速接口测试之Labview

今天，正运动小助手给大家分享一下MotionRT7的安装和使用，以及使用Labview对MotionRT7开发的前期准备。


 01

MotionRT7简介

MotionRT7是深圳市正运动技术推出的跨平台运动控制实时内核，也是国内首家完全自主自研， 自主可控的Windows运动控制实时软核。


1.MotionRT7具备以下特点
（1）独立软件安装，适合各种Windows电脑； 绿色免安装，快速体验； 采用硬件绑定的运行许可证授权（未授权也可试用）； 可以方便配置、启动、连接、模拟运行等。

（2）与MotionRT其它版本功能兼容，一次开发，可快速切换到嵌入式，Linux各种平台。

（3）统一函数库接口，快速的本地LOCAL接口，运动函数调用快至us级别，比普通PCI卡快数十倍。

（4）集成机器视觉，快速搭建各类运动控制+机器视觉的实时应用。

（5）强大多卡功能，最多240 轴联动，支持跨卡联动，脉冲与总线联动，振镜与平台联动，轻松实现位置锁存  / PSO 等高级功能。

2.持续迭代的运动控制实时内核MotionRT

MotionRT是正运动技术持续建设与发展的运动控制实时内核，已不断迭代 7代，从 MotionRT1到 MotionRT7。


3.MotionRT7采用模块化软件架构


运动控制程序、视觉算法、MotionRT7运动控制引擎，通过高共享内存进行数据交互，大大提升运动控制与机器视觉的交互效率。
用户自定义功能，融合Gmc、Gear/Cam、Frame、Robotics、CNC 等算法，打造 用户的专用控制系统。
4.统一开放的API函数

统一完善的SDK库 ，所有的第三方开发环境同一套API接口，跨平台的产品架构，提高效率，保持兼容性。


5.简单易用的运动控制功能特性

a.点位运动、直线插补、圆弧插补、螺旋插补、连续轨迹加工；

b.电子凸轮、电子齿轮、同步跟随、位置锁存、虚拟轴叠加；

c.S曲线加减速，SS曲线加减速，轨迹运动更柔和；

d.1D/2D/3D高速位置同步输出PS0，充分满足视觉飞拍、高速点胶、激光加工；

e.客户可自定义运动控制算法或者机器人正反解算法；

f.  方便与第三方视觉配合。

6.开放的EtherCAT与配置调试工具

ZDevelop具备开放易用的配置，开发，调试，诊断等工具。ZDevelop不仅是个绿色免费的软件，而且具备轴调试，轴状态，示波器等工具。


MotionRT7广泛支持EtherCAT总线，支持市面上广泛易用的EtherCAT伺服，EtherCAT步进，EtherCAT IO，EtherCAT阀岛和EtherCAT传感器。
我司后续将持续完善EtherCAT的配置工具，持续努力做最好用的运动控制。


 02

MotionRT7的安装和使用

第一步：安装驱动程序

1.打开“设备管理器”，选择“操作”中的“添加过时硬件”，选择“手动选择”。



2.点击“下一步”。


3.点击“从磁盘安装”。


4.点击“浏览按钮”选择驱动所在的路径，打开文件夹“driver_signed”，选择“ZMotionRt64.inf”。



5.一直点击下一步，直到安装完成。


注意：驱动更新时，要从设备管理器删除设备，一定要选择把驱动文件也删除。
6.MotionRT7驱动安装视频演示

第二步：运行控制台程序

1.打开控制台程序所在位置，运行可执行文件“MotionRt710.exe”。


2.点击“Start”。


第三步：使用ZDevelop软件链接到控制器，进行参数监控

ZDevelop链接控制器，软件版本3.10以上，使用PCI/LOCAL方式进行连接。



第四步：网口扩展EtherCAT主站协议

1.查看网络连接。


2.选择用作EtherCAT的网卡，右键属性，安装协议。




3.点击从磁盘安装，选择驱动器所在的路径，打开文件夹”driver_signed”，选择“MotionRtPacket.inf”。





4.安装成功后，确认ZMotionRT64 Packet Protocol Driver前面有选上。

在RT控制台程序选择增加AddEcat，这时能看到对应网卡，选择后，启动RT。


5.  MotionRT7EtherCAT协议安装视频演示可点击→MotionRT7 EtherCAT协议安装视频演示查看。

自带PC的网卡EtherCAT具有一定的实时性，如EtherCAT要提升性能，则需要把网口其它的协议都去掉以提升实时性。

如需进一步提升实时性，请使用正运动专门的EtherCAT运动控制卡XPCIE1032。

更多关于MotionRT7的参数设置以及相关问题，请参照“MotionRT7说明书”  。

相关资料请前往正运动技术官网www.zmotion.com.cn或联系正运动相关人员。


 03

Labview进行MotionRT7项目的开发

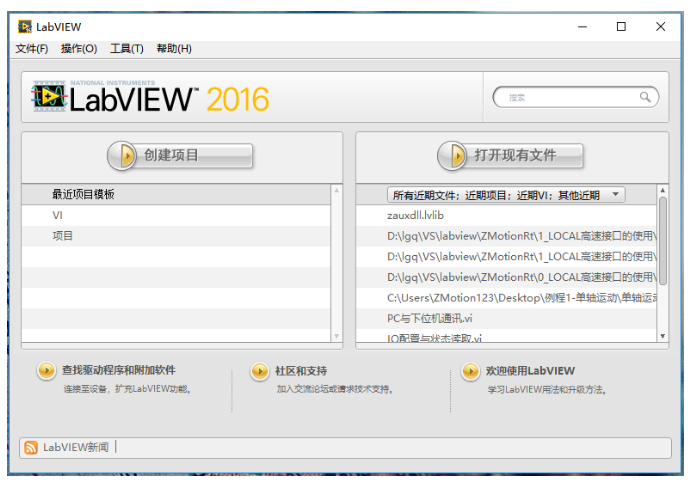

1. 创建Labview项目。

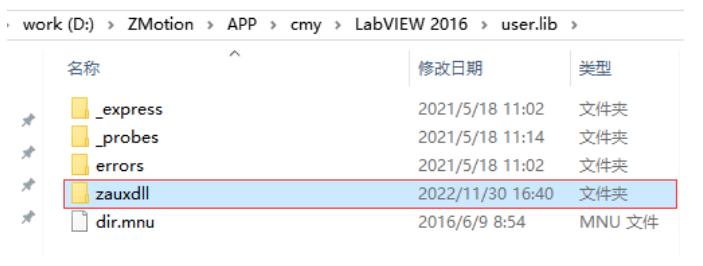

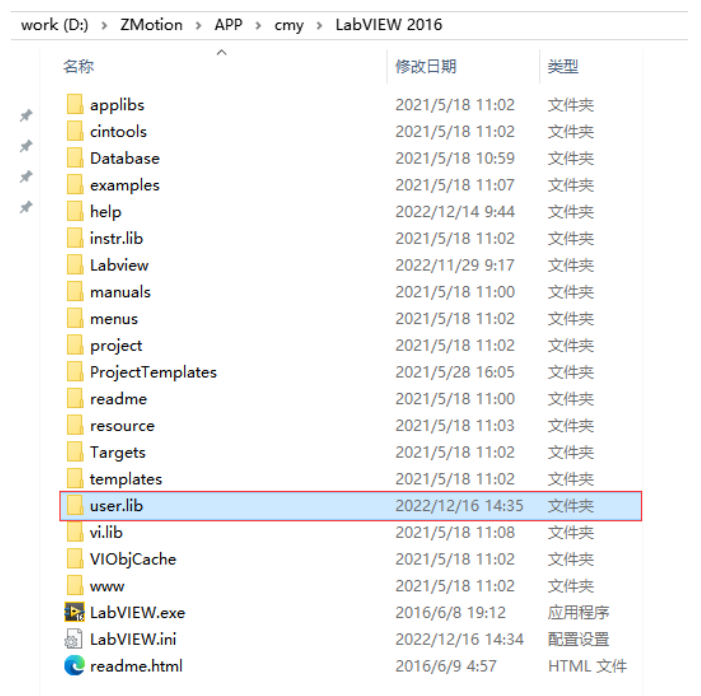

2. 将zauxdll函数库放在Labview安装路径labview/user.lib文件夹内，zauxdll函数库可联系正运动相关人员获取。

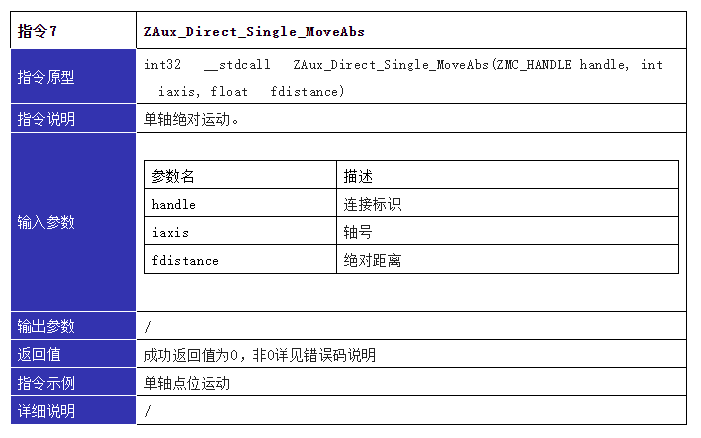

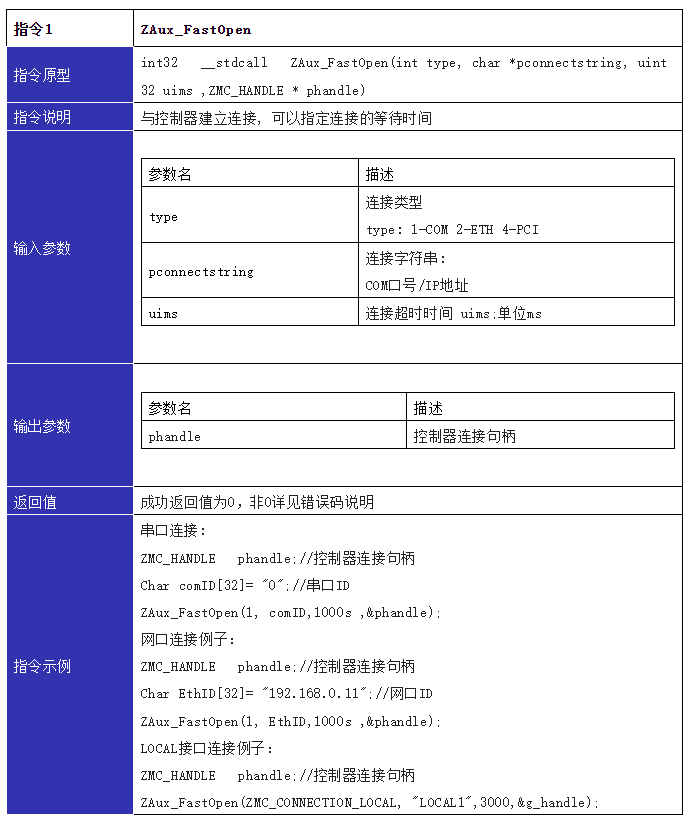

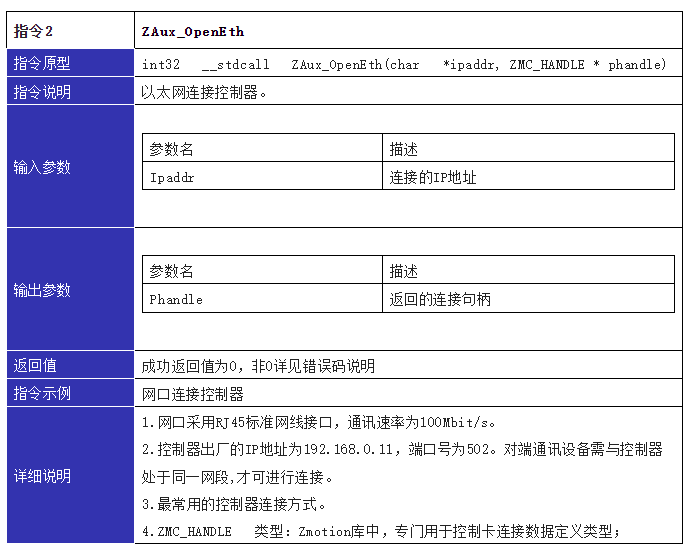

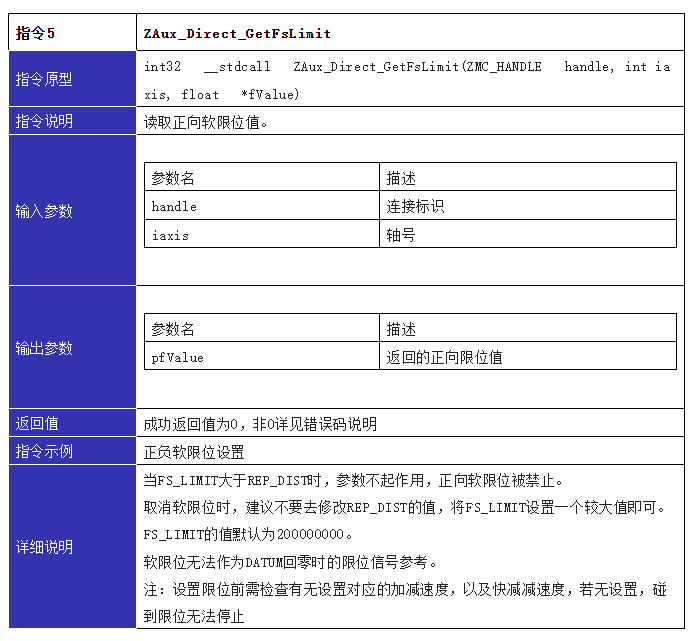

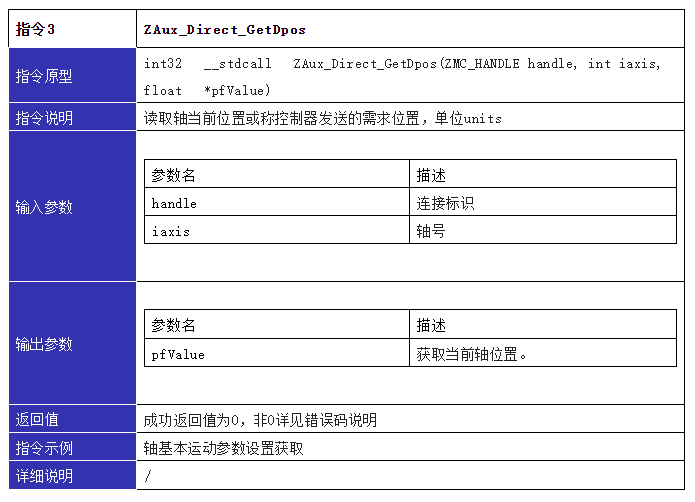

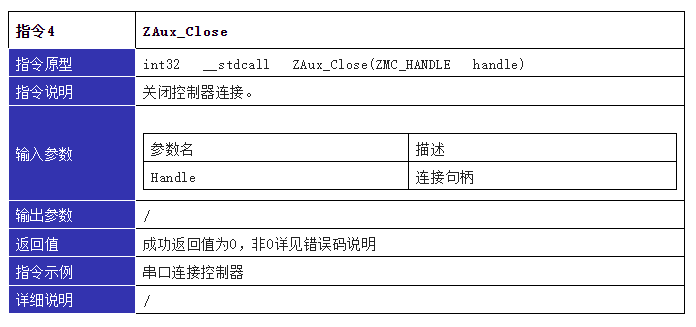

相关PC函数介绍







3.Labview基于LOCAL接口的单轴点动例程开发。

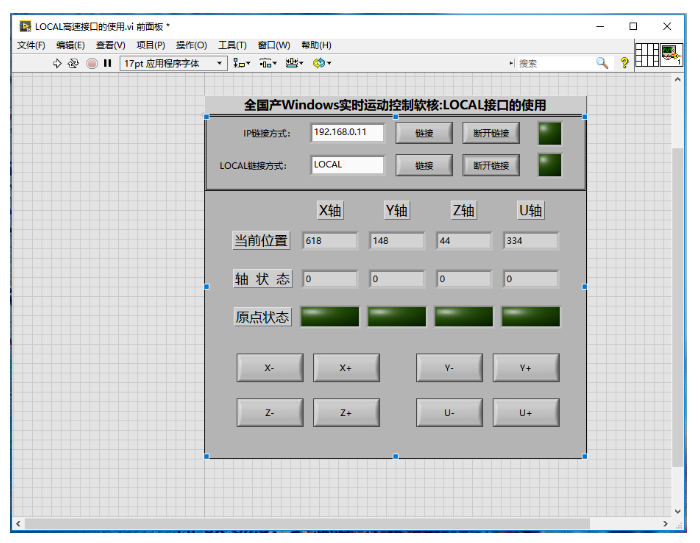

在Labview前面板设计界面，找到需要用到的控件拖拽到前面板中  进行UI界面设计，效果如下。


注：使用IP模式连接MotionRT7的时候，要将MotionRT710中的Config配置项Eth num的值设置为一个大于0的数（1-12），输入的IP为本机IP，可以在ZDevelop中直接查看。
4.Labveiw程序框图。

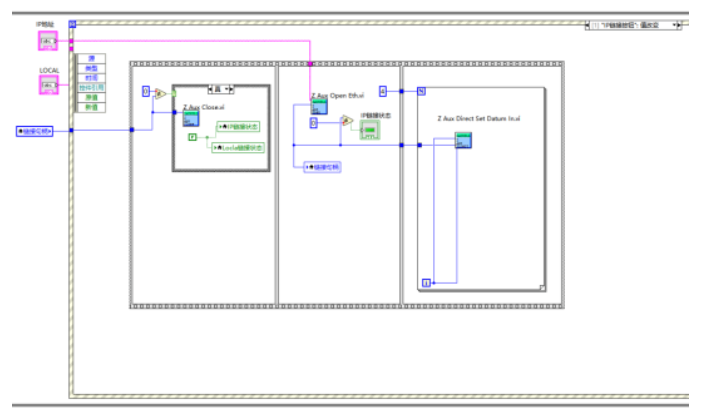

（1）通过IP链接方式的链接按钮事件处理的程序框图进行IP链接。

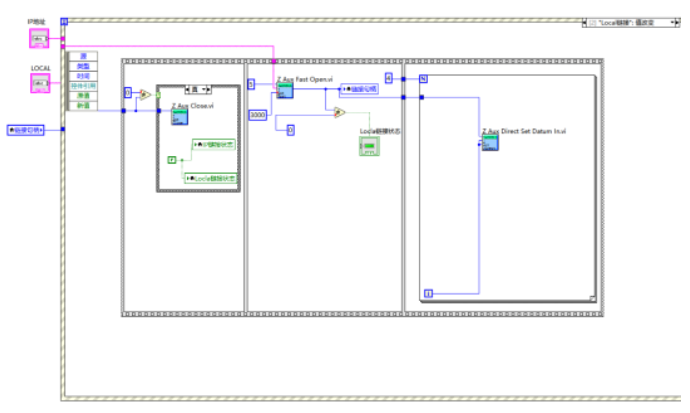

（2）通过LOCAL链接方式的链接按钮事件处理的程序框图进行LOCAL链接方式的链接。

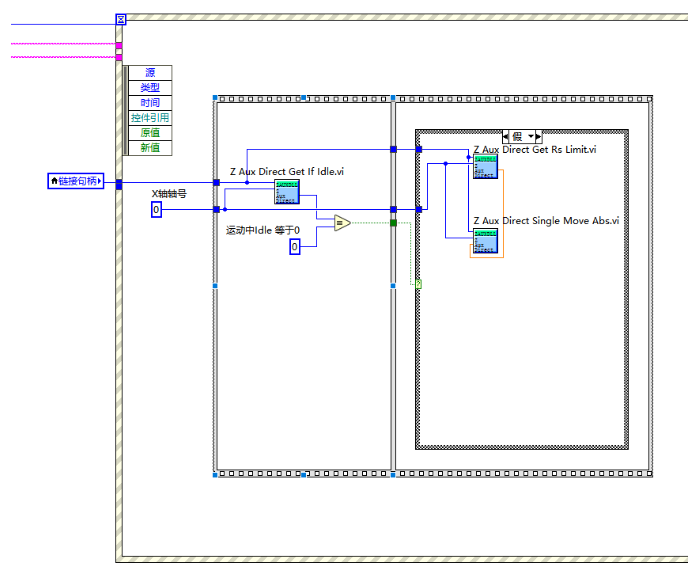

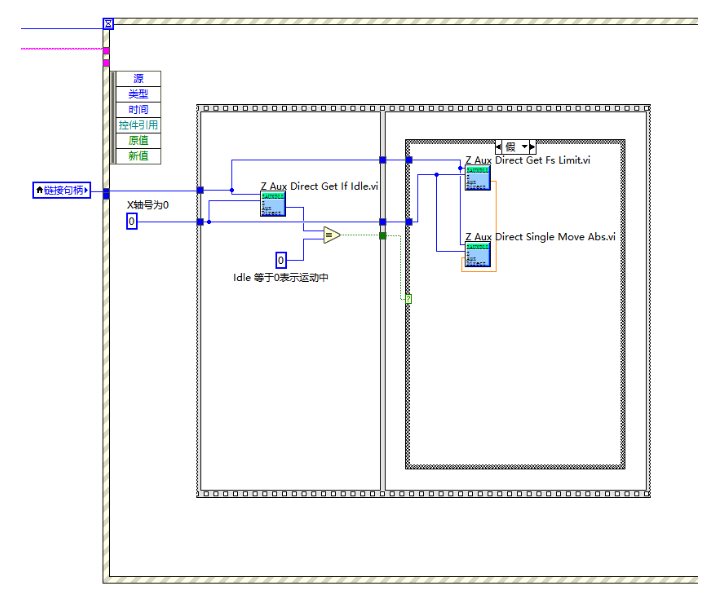

（3）负向手动运动程序框图（按下按钮则通过绝对插补指令向负限位运动，松开按钮则停止运动）。


（4）正 向手动运动程序框图（按下按钮则通过绝对插补指令向正限位运动，松开按钮则停止运动）。


5.例程讲解视频可点击→正运动技术自主研发运动控制实时内核MotionRT7--Labview例程讲解查看。


本次，正运动技术 Windows实时运动控制软核（七）：LOCAL高速接口测试之Labview ，就分享到这里。

更多精彩内容请关注“ 正运动小助手 ”公众号，需要相关开发环境与例程代码，请咨询正运动技术销售工程师：400-089-8936。

本文由正运动技术原创，欢迎大家转载，共同学习，一起提高中国智能制造水平。文章版权归正运动技术所有，如有转载请注明文章来源。
