MotionRT7简介
（2）与MotionRT其它版本功能兼容，一次开发，可快速切换到嵌入式，Linux各种平台。
（3）统一函数库接口，快速的本地LOCAL接口，运动函数调用快至us级别，比普通PCI卡快数十倍。
（4）集成机器视觉，快速搭建各类运动控制+机器视觉的实时应用。
（5）强大多卡功能，最多240 轴联动，支持跨卡联动，脉冲与总线联动，振镜与平台联动，轻松实现位置锁存 /PSO等高级功能。

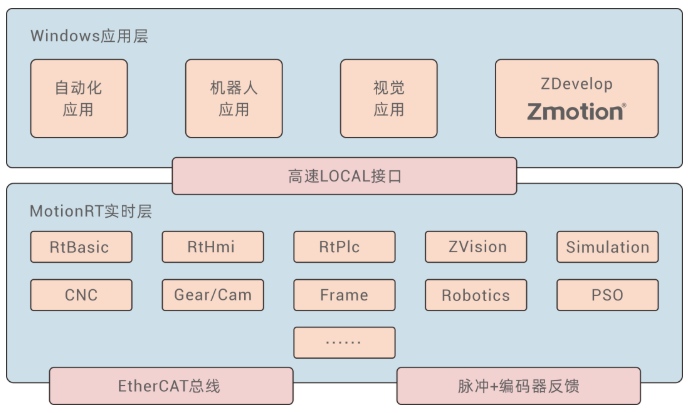

2.持续迭代的运动控制实时内核MotionRT

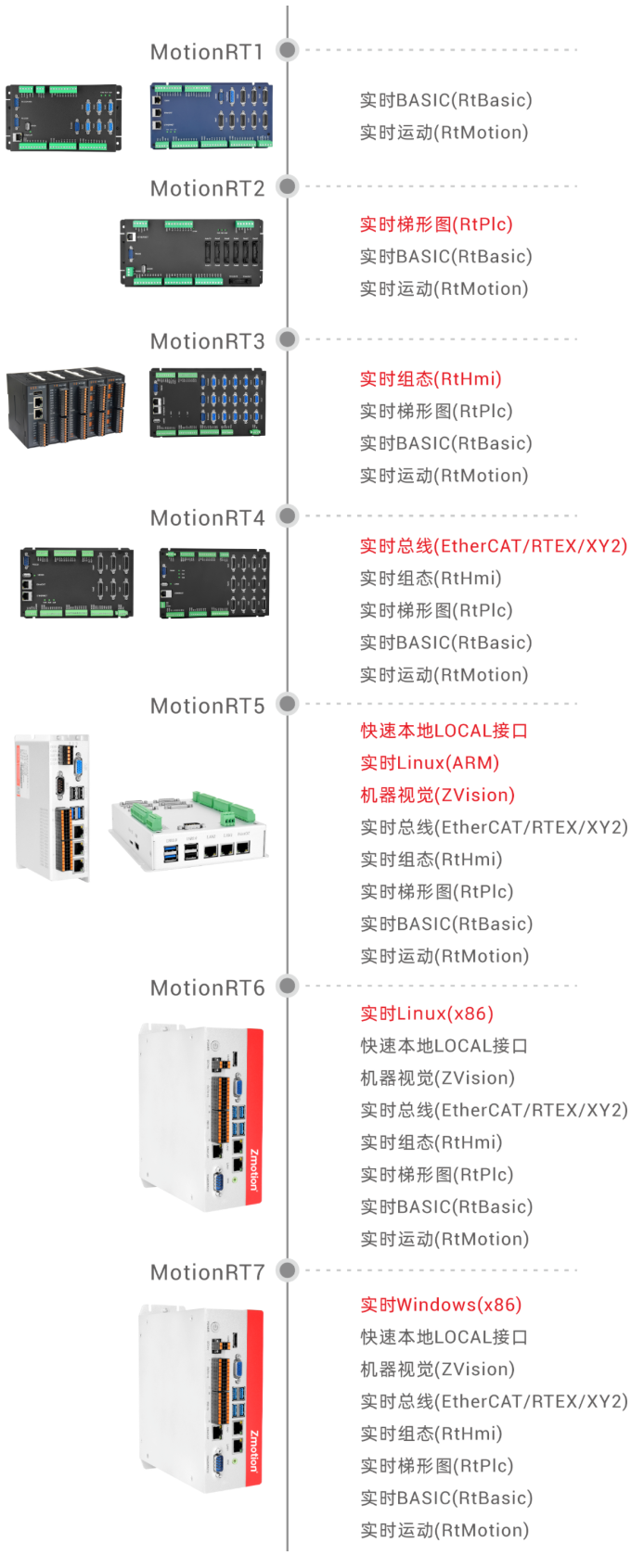

MotionRT是正运动技术持续建设与发展的运动控制实时内核，已不断迭代 7代，从 MotionRT1到 MotionRT7。

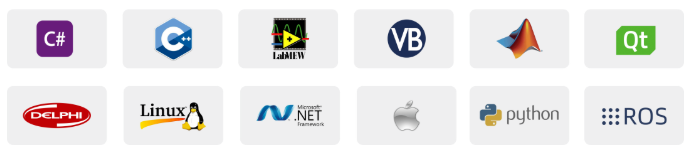

统一完善的SDK库 ，所有的第三方开发环境同一套API接口，跨平台的产品架构，提高效率，保持兼容性。
5.简单易用的运动控制功能特性
a.点位运动、直线插补、圆弧插补、螺旋插补、连续轨迹加工；
b.电子凸轮、电子齿轮、同步跟随、位置锁存、虚拟轴叠加；
c.S曲线加减速，SS曲线加减速，轨迹运动更柔和；
d.1D/2D/3D高速位置同步输出PS0，充分满足视觉飞拍、高速点胶、激光加工；
e.客户可自定义运动控制算法或者机器人正反解算法；
f. 方便与第三方视觉配合。
6.开放的EtherCAT与配置调试工具
02
MotionRT7的安装和使用
第一步：安装驱动程序

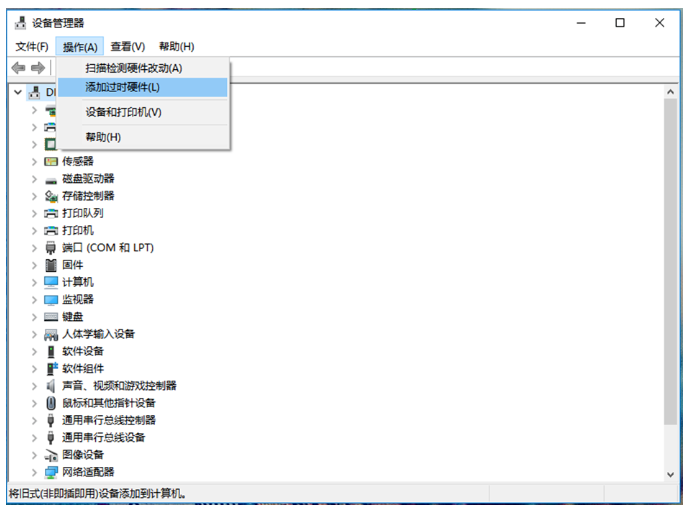

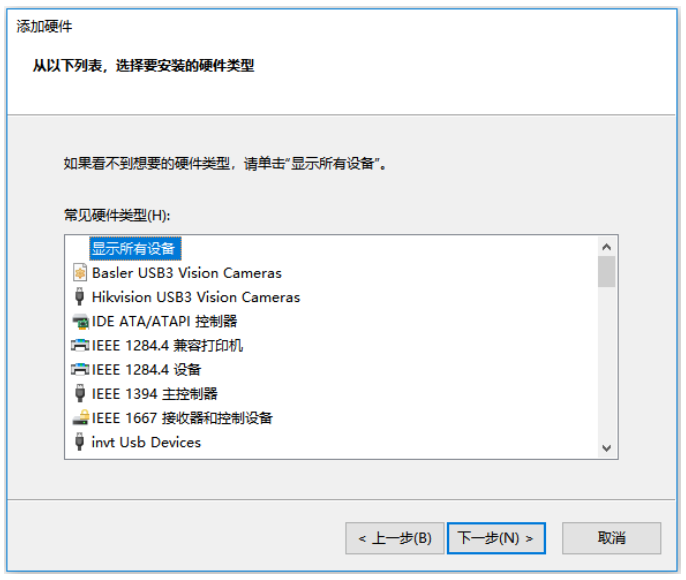

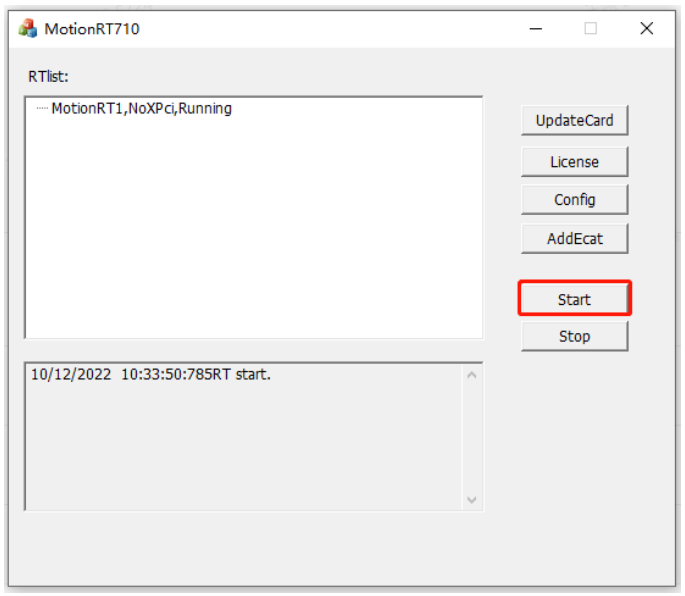

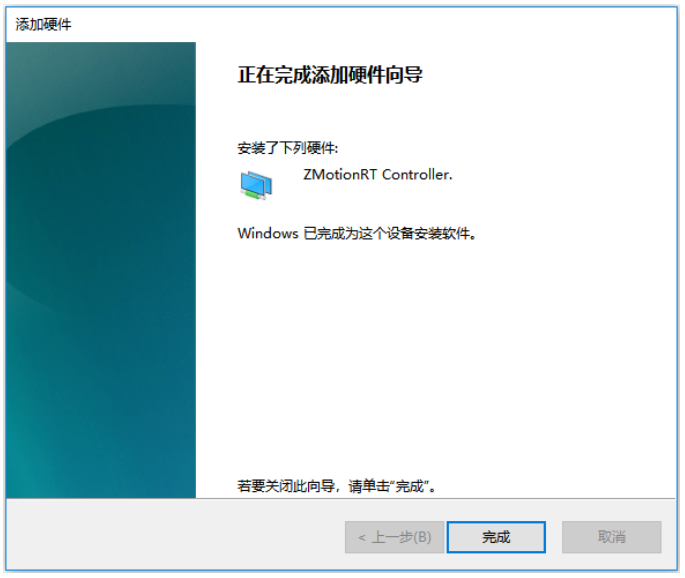

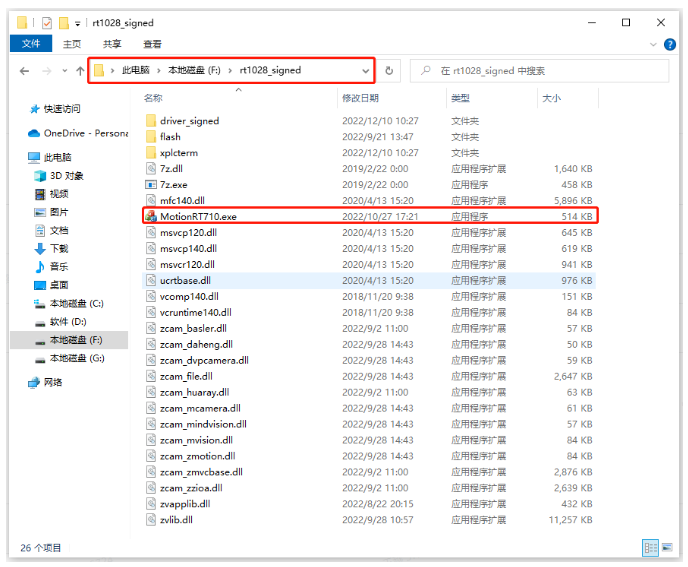

1.打开控制台程序所在位置，运行可执行文件“MotionRt710.exe”。
2.点击“Start”。

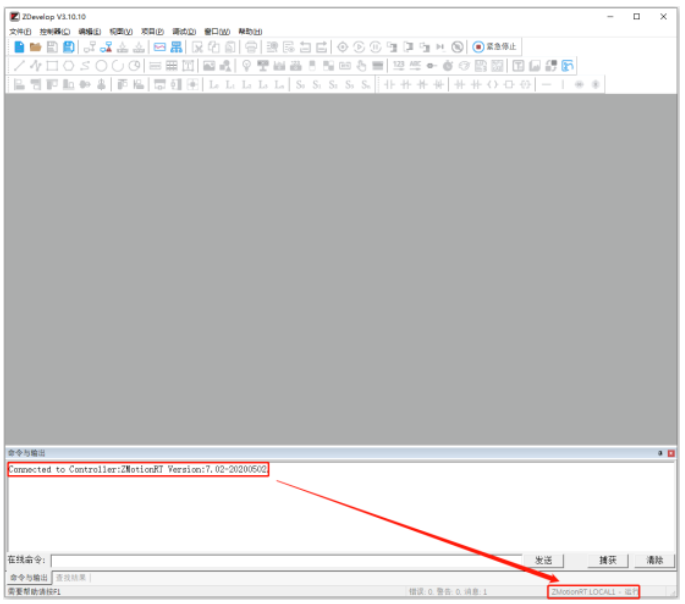

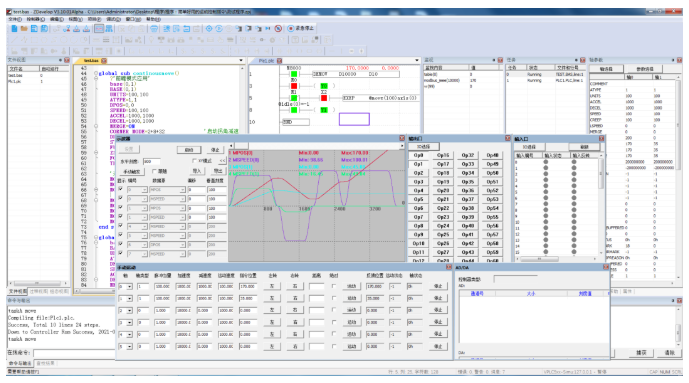

第三步：使用ZDevelop软件链接到控制器，进行参数监控

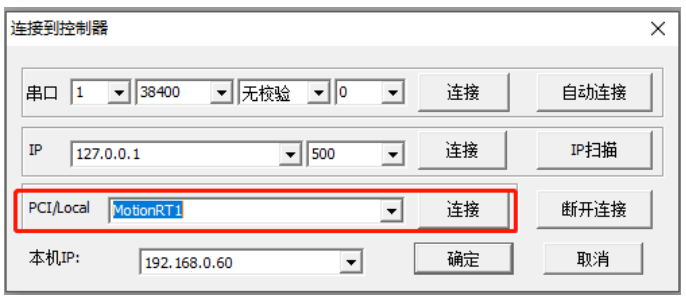

ZDevelop链接控制器，软件版本3.10以上，使用PCI/LOCAL方式进行连接。

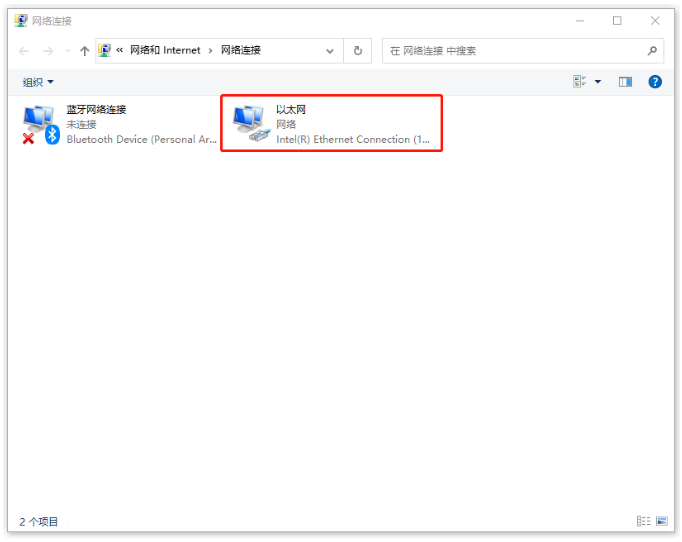

1.查看网络连接。

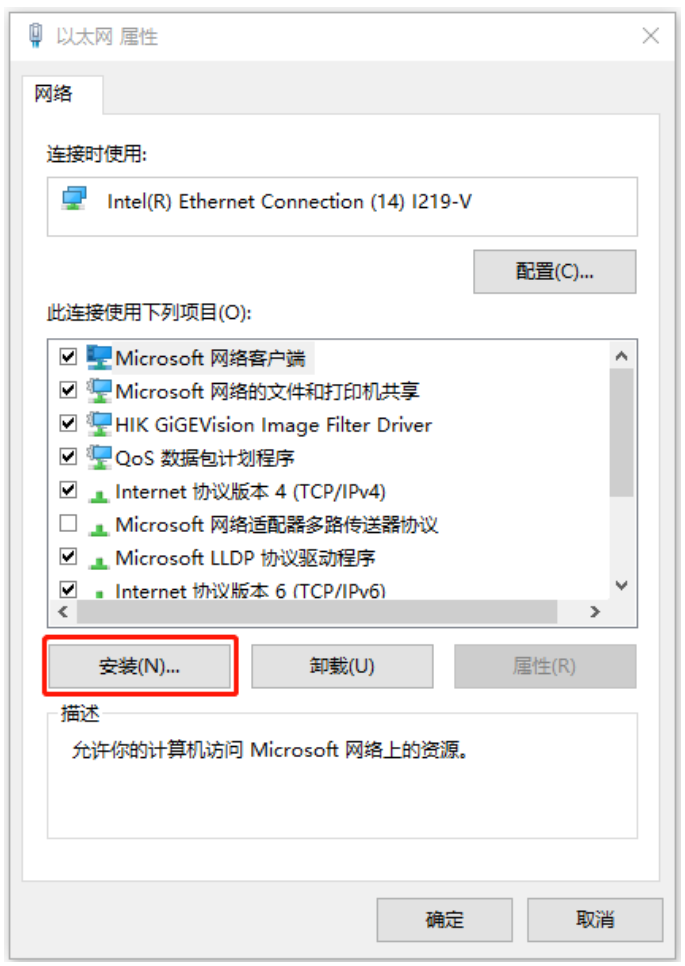

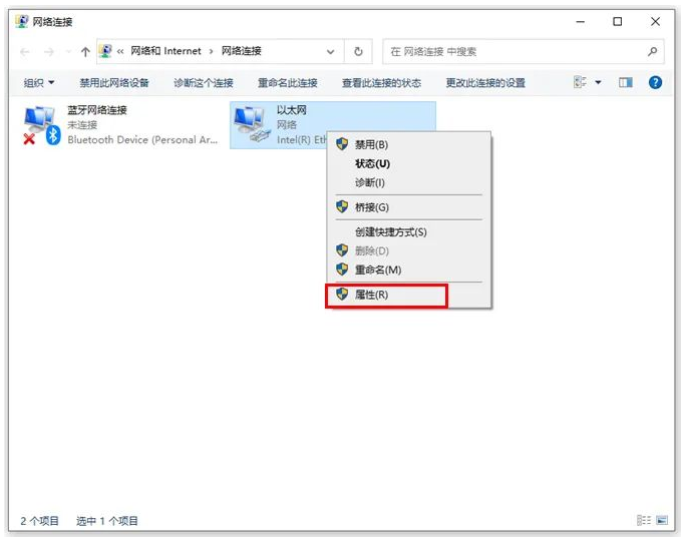

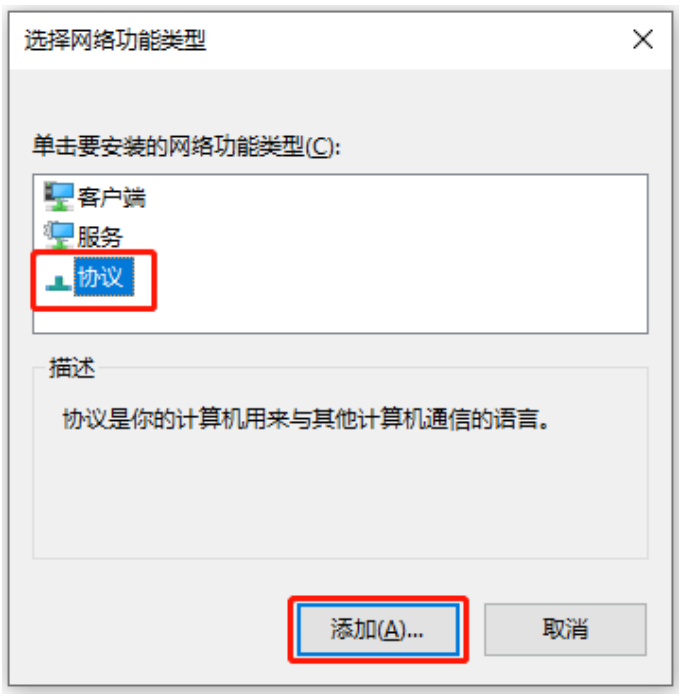

2.选择用作EtherCAT的网卡，右键属性，安装协议。

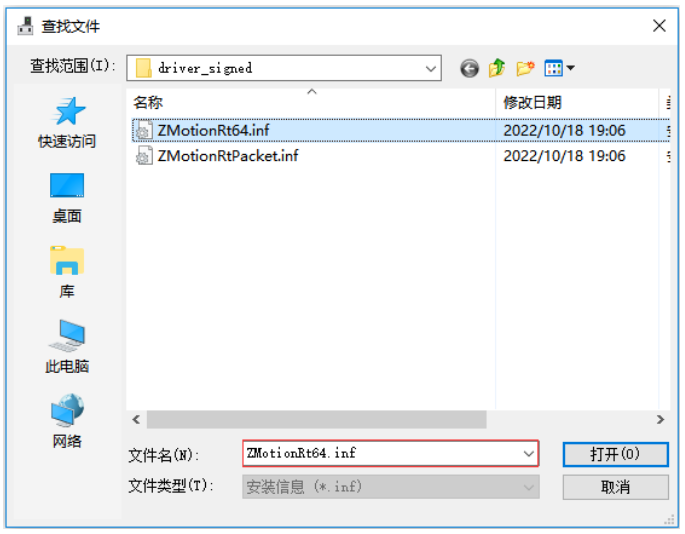

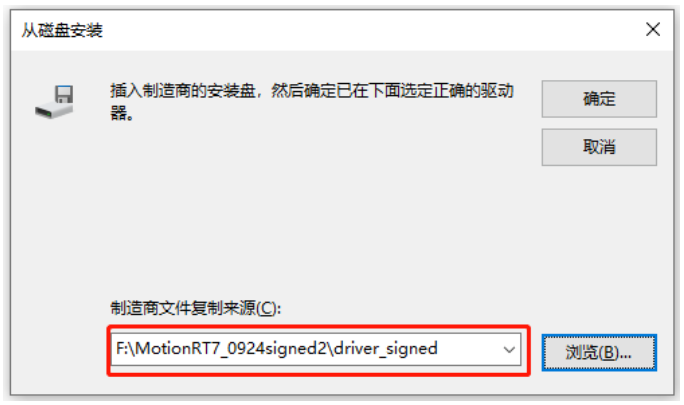

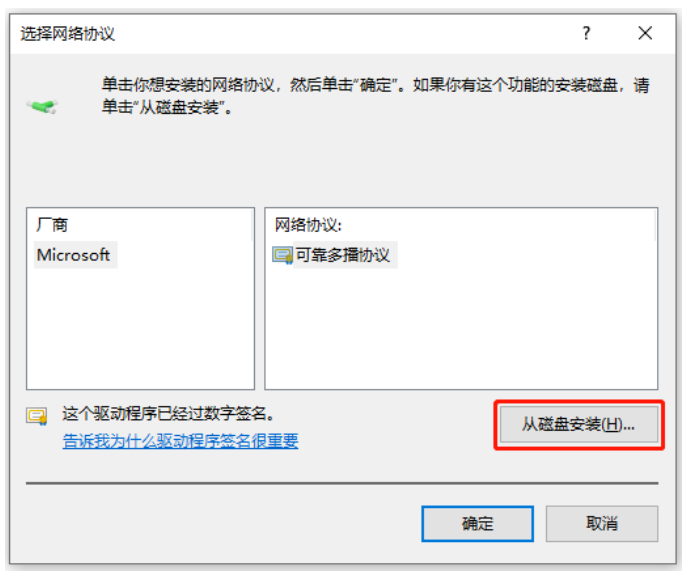

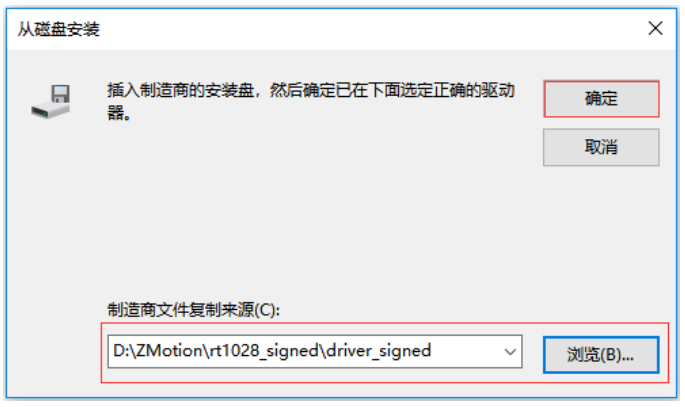

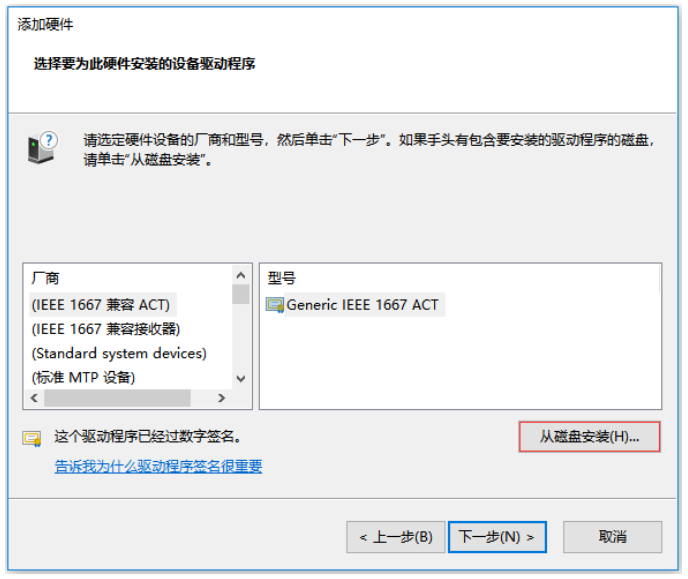

3.点击从磁盘安装，选择驱动器所在的路径，打开文件夹”driver_signed”，选择“MotionRtPacket.inf”。

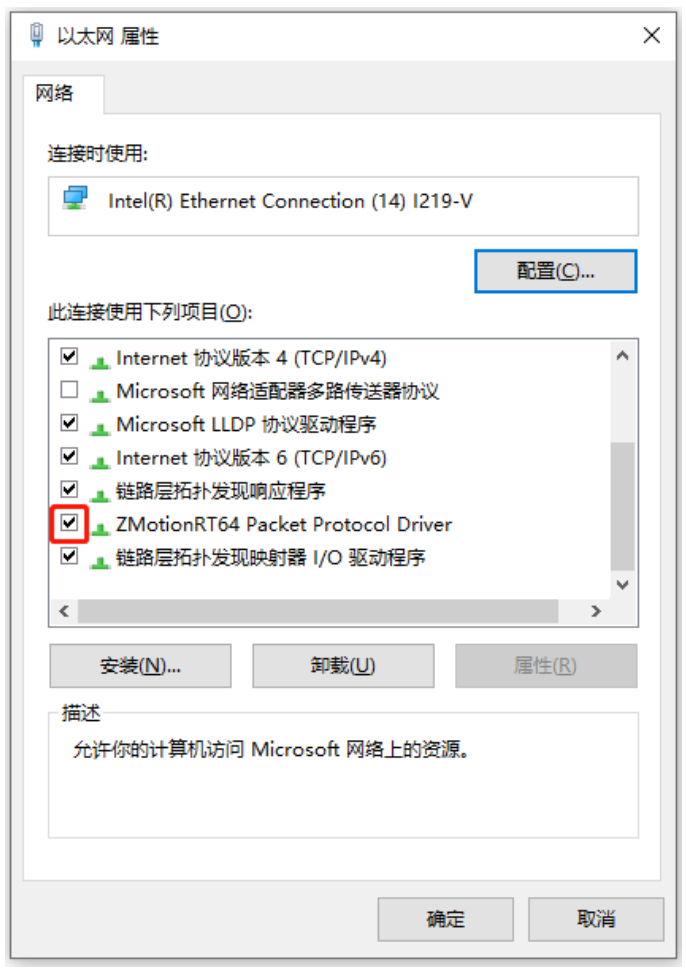

4.安装成功后，确认ZMotionRT64 Packet Protocol Driver前面有选上。

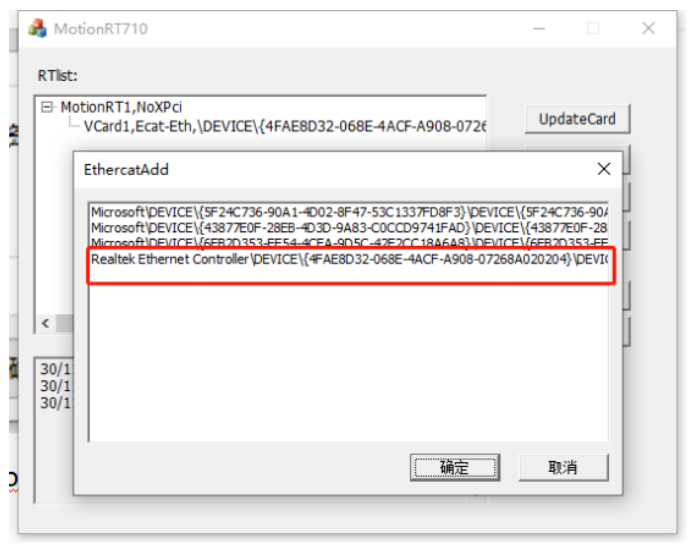

在RT控制台程序选择增加AddEcat，这时能看到对应网卡，选择后，启动RT。
5.MotionRT7 EtherCAT协议安装视频演示可点击→MotionRT7 EtherCAT协议安装视频演示查看。
03

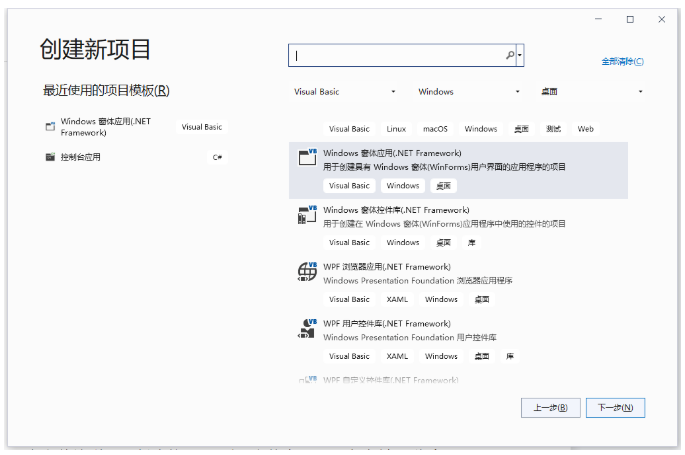

VB.NET进行MotionRT7项目的开发

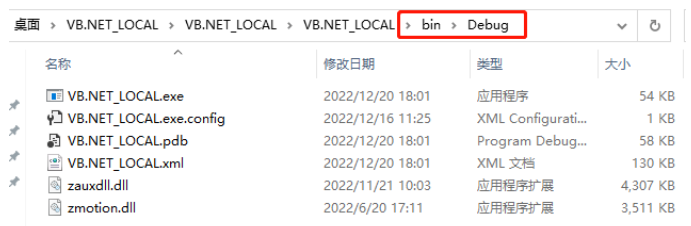

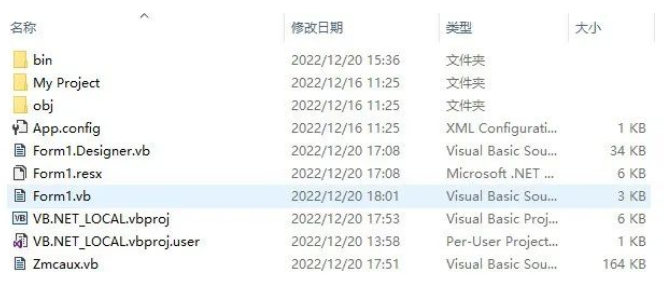

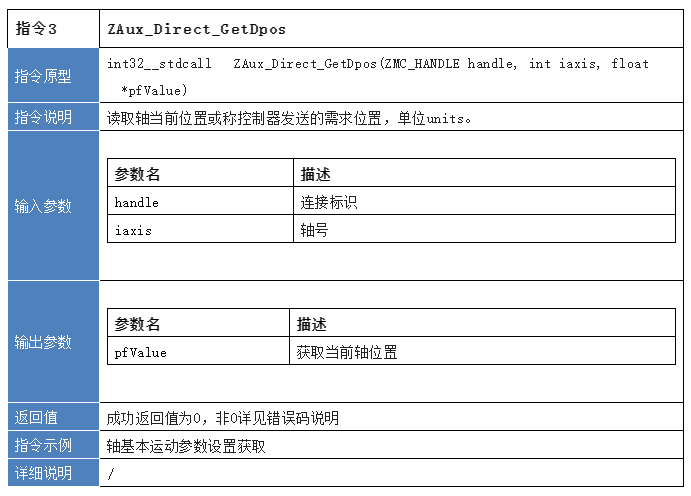

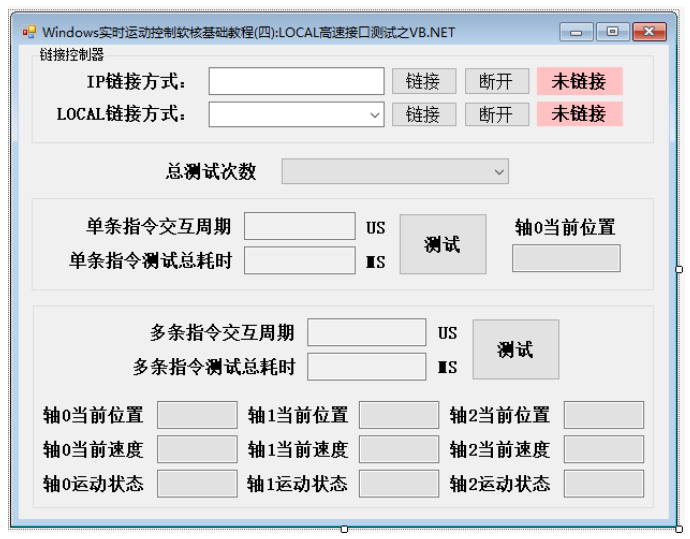

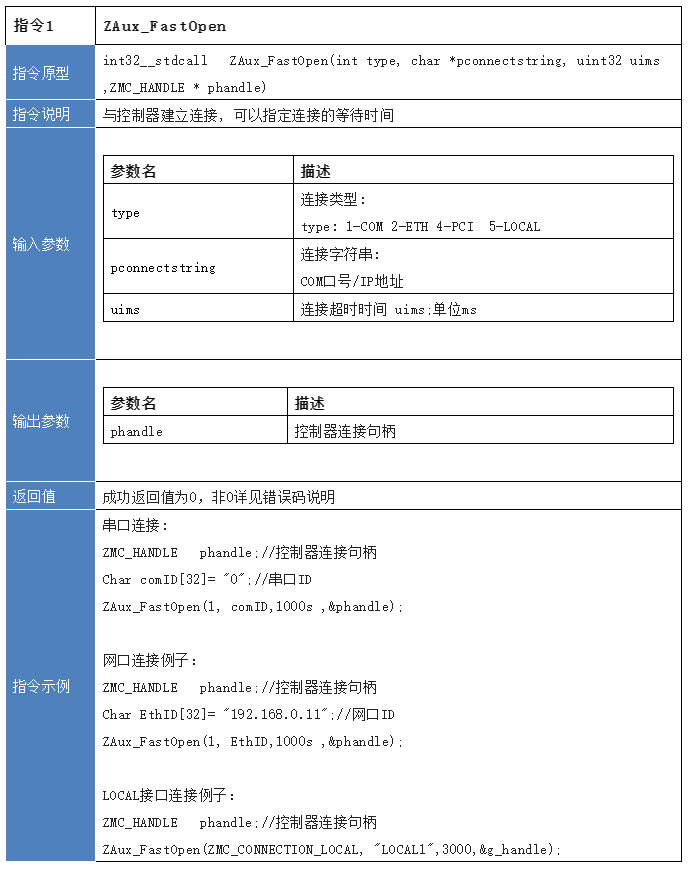

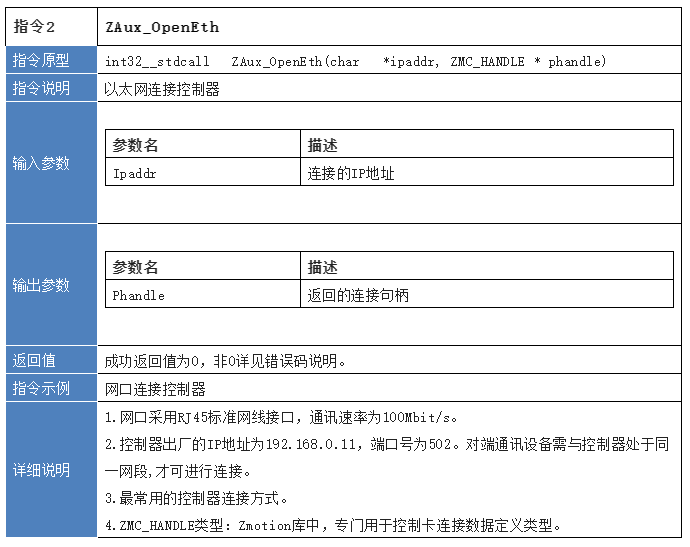

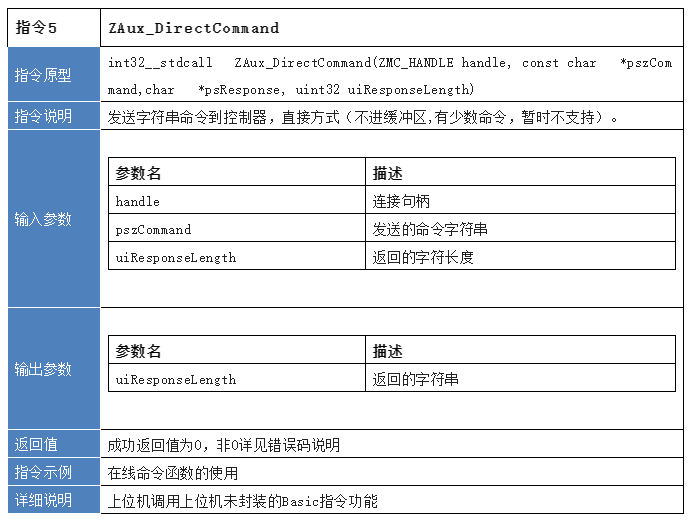

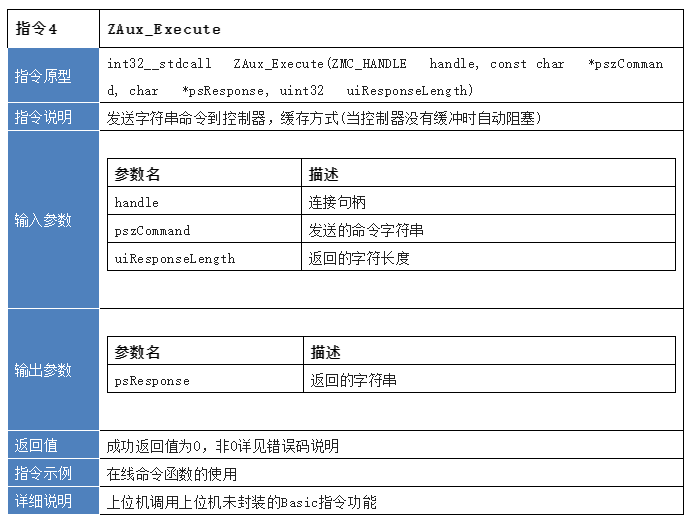

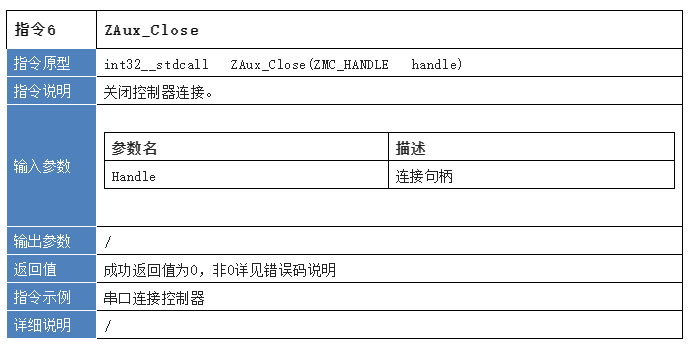

(1)相关PC函数介绍
(2)相关程序
'IP链接方式链接控制器
Private Sub OPEN_ETH_Click(sender As Object, e As EventArgs) Handles OPEN_ETH.Click
If g_handle = 0 Then
Dim ret = ZAux_OpenEth(TextBox1.Text, g_handle)
If (ret = 0) Then
Label3.Text = "已链接"
Label3.TextAlign = ContentAlignment.MiddleCenter
Label3.BackColor = Color.FromArgb(192, 255, 192)
Else
MessageBox.Show("链接失败，请输入正确的ip！")
End If
Else
MessageBox.Show("控制器已链接，请先断开另一个链接！")
End If
End Sub'LOCAL链接方式链接控制器
Private Sub OPEN_LOCAL_Click(sender As Object, e As EventArgs) Handles OPEN_LOCAL.Click
If g_handle = 0 Then
Dim ret = ZAux_FastOpen(5, ComboBox1.Text, 3000, g_handle)
If (ret = 0) Then
Label4.Text = "已链接"
Label4.TextAlign = ContentAlignment.MiddleCenter
Label4.BackColor = Color.FromArgb(192, 255, 192)
Else
MessageBox.Show("链接失败，请选择正确的LOCAL！")
End If
Else
MessageBox.Show("控制器已链接，请先断开另一个链接！")
End If
End SubPrivate Sub CLOSE_LOCAL_Click(sender As Object, e As EventArgs) Handles CLOSE_LOCAL.Click If g_handle <> 0 Then '断开LOCAL链接 ZAux_Close(g_handle) g_handle = 0 Label4.Text = "未链接" Label4.TextAlign = ContentAlignment.MiddleCenter Label4.BackColor = Color.FromArgb(255, 192, 192) End If End Sub
Private Sub SingleTest_Click(sender As Object, e As EventArgs) Handles SingleTest.Click Dim CsDpos As Single = 0 Dim TestNum As Integer = 0 If ComboBox2.Text = "1W" Then TestNum = 10000 ElseIf ComboBox2.Text = "10W" Then TestNum = 100000 ElseIf ComboBox2.Text = "100W" Then TestNum = 1000000 End If Dim beforeDT As Date = Date.Now For lv_i As Integer = 0 To TestNum ZAux_Direct_GetDpos(g_handle, 0, CsDpos) Next Dim afterDT As Date = Date.Now Dim intertime As TimeSpan = afterDT - beforeDT TextBox3.Text = intertime.TotalMilliseconds.ToString() TextBox2.Text = (intertime.TotalMilliseconds * 1000 / TestNum).ToString() TextBox4.Text = CsDpos.ToString() End Sub
Private Sub MultTest_Click(sender As Object, e As EventArgs) Handles MultTest.Click Dim cmd As String Dim star As Integer = 0 Dim cmdBuff As New StringBuilder(2048) Dim TestNum As Integer = 0 If ComboBox2.Text = "1W" Then TestNum = 10000 ElseIf ComboBox2.Text = "10W" Then TestNum = 100000 ElseIf ComboBox2.Text = "100W" Then TestNum = 1000000 End If cmd = "?dpos(0),dpos(1),dpos(2),speed(0),speed(1),speed(2),axisstatus(0),axisstatus(1),axisstatus(2)" Dim beforeDT As Date = Date.Now For lv_i As Integer = 0 To TestNum ZAux_DirectCommand(g_handle, cmd, cmdBuff, 2048) Next Dim afterDT As Date = Date.Now Dim intertime As TimeSpan = afterDT - beforeDT TextBox6.Text = intertime.TotalMilliseconds.ToString() TextBox7.Text = (intertime.TotalMilliseconds * 1000 / TestNum).ToString() Dim str As String = cmdBuff.ToString() Dim tmp(9) As String For lv_i As Integer = 0 To str.Length - 1 If str(lv_i) <> Chr(32) Then tmp(star) += str(lv_i) Else star += 1 End If Next TextBox5.Text = tmp(0) TextBox12.Text = tmp(1) TextBox15.Text = tmp(2) TextBox8.Text = tmp(3) TextBox11.Text = tmp(4) TextBox14.Text = tmp(5) TextBox9.Text = tmp(6) TextBox10.Text = tmp(7) TextBox13.Text = tmp(8) End Sub

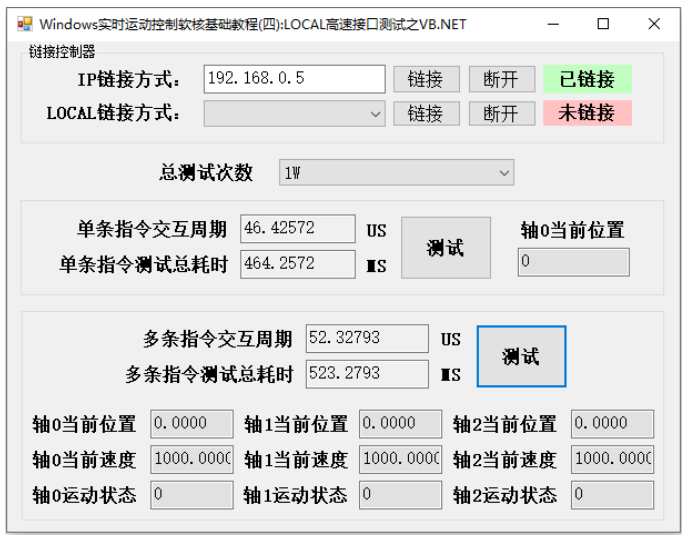

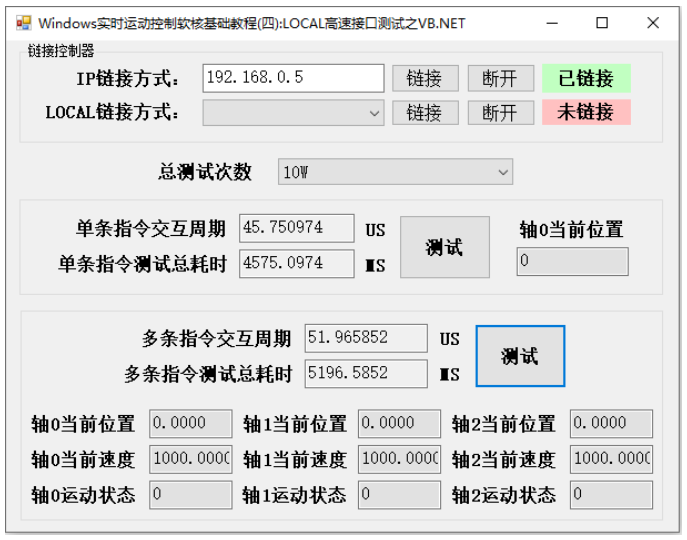

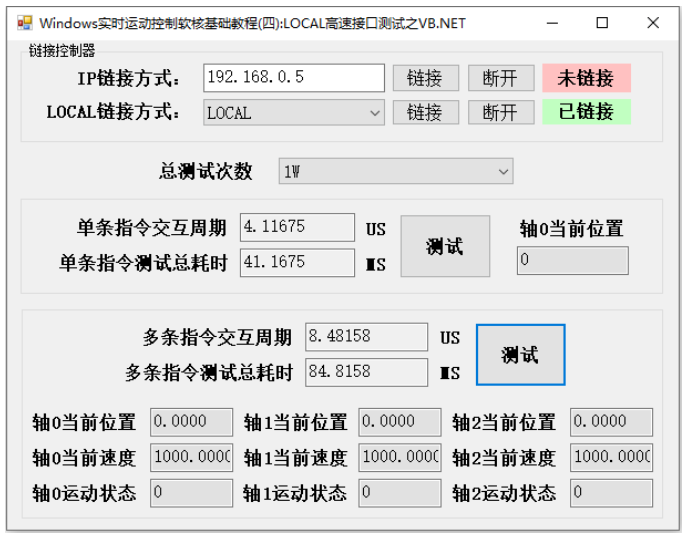

IP链接方式的测试（1w次）

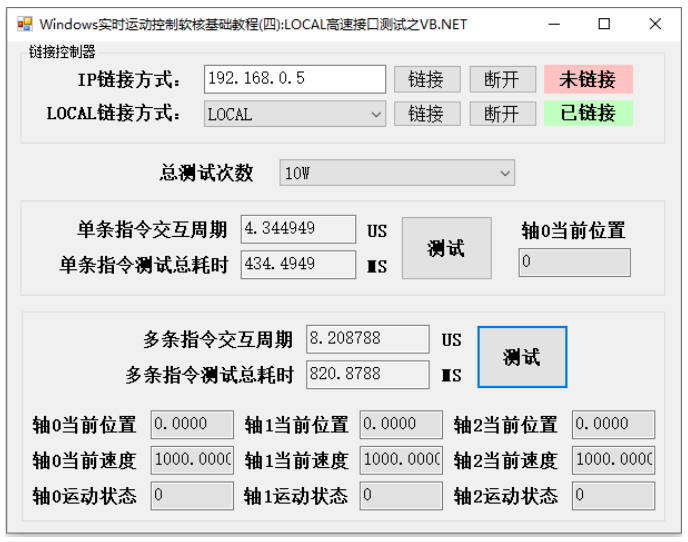

LOCAL链接方式的测试（1w次）
IP链接方式的测试（10w次）
04
分析与结论

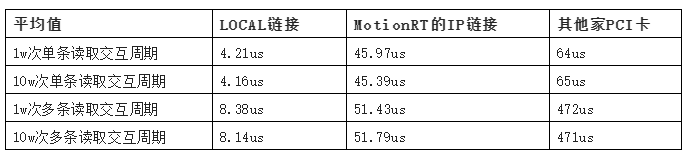

以上分别是对IP方式链接MotionRT7与LOCAL方式链接MotionRT7的指令交互测试，从上面的运行效果图的数据显示来看，当进行1w次和进行10w次的单指令交互或多指令交互时 ，LOCAL链接的方式进行指令交互所需要的单条指令交互时间（平均4.21us左右和4.16us左右），一次性读取9个状态的多条指令交互时间（平均8.38us左右和8.14us左右）都要比IP链接的方式更快（平均45.97us左右与51.43us左右）。
其次，我们可以从运行结果看出MotionRT7在LOCAL链接的方式下，指令交互的效率也是非常地稳定，当测试数量从1w增加到10w时，单条指令交互时间与多条指令交互时间波动不大，这将为工艺作业中稳定性提供了极大的保证。
本次，正运动技术
Windows实时运动控制软核（四）：LOCAL高速接口测试之VB.NET
，就分享到这里。
