XPLC864E功能简介

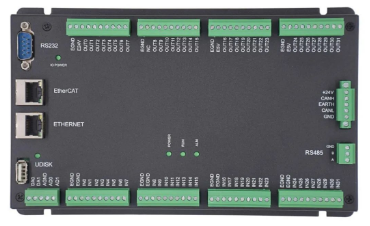

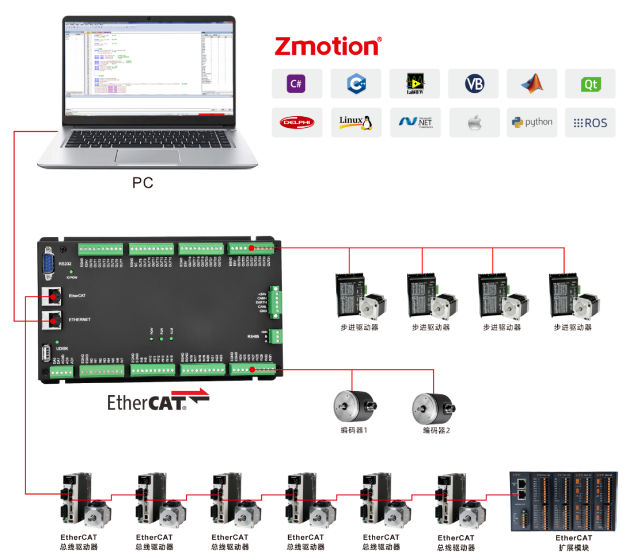

XPLC864E在XPLC006E的功能基础上做了升级（即上节介绍的XPLC006E的功能都支持），部分资源空间优于XPLC006E，使用方法基本一致，不同之处在于XPLC864E，硬件支持32点输入、32点输出、2个ADC、2个DAC，支持脉冲轴和总线轴混合使用，总实轴轴数为8，除了带EtherCAT接口之外，输出口硬件上可配置为8个轴的脉冲方向信号输出，另带两路编码器输入，可由输入口配置

XPLC864E支持 PLC 、Basic 、HMI组态三种编程方式。PC上位机API编程支持C#、C++、LabVIEW、VB、matlab、Qt、Linux、.Net、iMAC、Python、 ROS等接口。

2

2

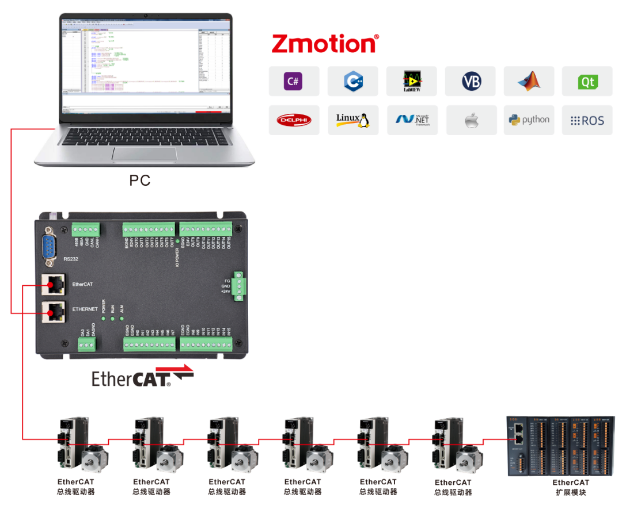

1.EtherCAT总线接线

使用一根网线将XPLC006E控制器的 “Eth erCAT总线端口” 与 “伺服驱动器的EtherCAT总线端口” 相连即可。

注意： 伺服驱动器的EtherCAT接口有两个，有些驱动器这两个口可以随意接，有些分为“EtherCAT IN”和“EtherCAT OUT”，IN口接上一级设备，OUT口接下一级设备，二者不能混用，要注意连接顺序。

多轴控制时伺服驱动器的EtherCAT OUT口再连接下一级驱动设备的EtherCAT IN口，依此类推。

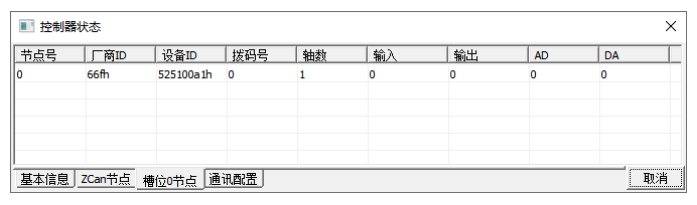

slot槽位编号、node节点编号和驱动器编号规则如上图所示，EtherCAT总线接口的槽位号默认是0，节点编号按照与控制器的连接先后顺序从0开始依次编号，驱动器编号则是只给带电机设备编号，其他类型设备忽略，也是按连接顺序从0开始编号，这些编号在总线指令中将会用到。

硬件接线完成还需运行总线初始化程序才能与驱动器通讯，初始化模板程序参见下文。

注意： 使用EtherCAT总线扩展模块时，也要执行总线初始化操作，再映射IO的编号后才可操作扩展IO。

2. 控制器与电脑连接

控制器与电脑可以通过串口或网口连接，下面以网口连接例展开说明。

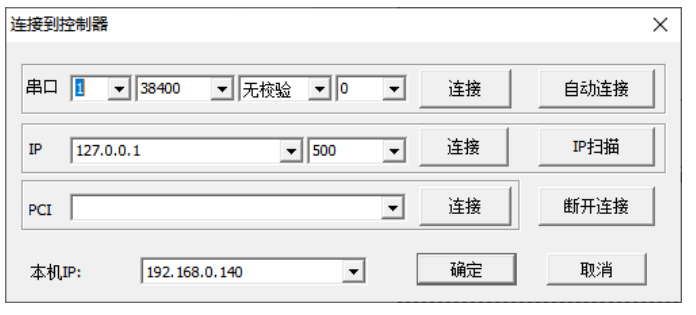

先将控制器与电脑用一根网线连接好，接通控制器的电源，再打开ZDevelop编程软件，点击菜单栏“控制器”→“连接”，打开“连接到控制器”窗口。

通过“连接到控制器”窗口，可以快速查看本机IP，对比控制器与电脑是否处于同一网段。

IP地址列表下拉选择时，会自动查找当前局域网可用的控制器IP地址 （控制器上电POWER灯和RUN灯亮的时候就能查找到该控制器的IP地址） 。

同一个网络有多个控制器的时候，IP的下拉列表若没有显示目标控制器的IP地址，可以采取IP扫描来查看当前所有可用的控制器IP地址，扫描完成之后确定关闭此窗口，重新在IP下拉列表选择。

选择正确的IP地址，点击连接之后，连接成功或失败均有信息提示。

控制器出厂的缺省IP地址为192.168.0.11，“连接到控制器”窗口能显示出本机IP地址，请注意设置有线网卡与无线网卡各自的IP。电脑需要设置IP地址与控制器IP处于同一网段才能连接，即四段的前三段要相同，最后一段不同才能通讯。

若控制器与电脑不处于同一网段，则需要修改控制器或电脑其中之一的IP地址，使二者处于同一网段。

若控制器IP地址遗忘，可通过网口连接控制器，再获取控制器IP。

1.通讯周期

使用EtherCAT伺服驱动器时需要保证控制器与伺服周期一致才可正常通讯使用。

EtherCAT伺服驱动器一般支持不同周期，通讯周期主要有250us，500us，1ms，2ms，4ms，连接时自动匹配控制器周期，不需要设置，当通讯周期无法自动匹配时，通讯失败，通过修改控制器周期解决 （SERVO_PERIOD指令或升级固件修改） 。

控制器一般默认为1ms，使用SERVO_PERIOD指令读取控制器周期。 伺服周期越小，位置控制越精细，响应速度也更快。

驱动器的PDO是必要的配置，代表着当前驱动器包含的功能。

PDO全名为(Process Data Object)，指在EtherCAT总线网络中周期的进行主站与从站的数据交互的功能，可以看作一个数组空间，每个数组元素存放了不同的功能码，PDO在一个周期中执行这些功能码对应的操作，这些功能码就叫做数据字典，数据字典用4位16进制数来表示。

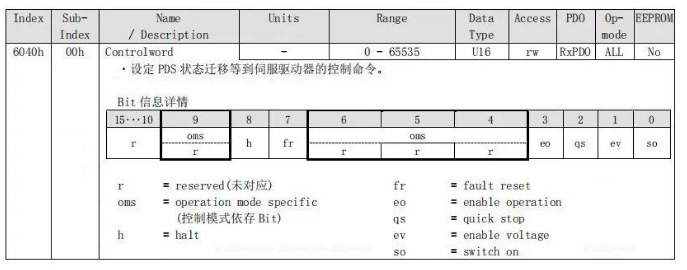

如6040h控制字 （用于控制伺服轴的使能、启动、停止、报警、复位等运行状态） ，每个数据字典Index可包含32个子字典Sub-Index。数据字典的功能和初始值查看驱动器手册的描述。

数据字典的编号及功能是协议本身就确定好的，用户只需按照数据字典的描述设置数据字典的bit位，所有的标准EtherCAT设备都使用一套数据字典。

松下A6B伺服驱动器的EtherCAT相关说明内容可查看松下文档《技术资料-EtherCAT通讯规格篇》。

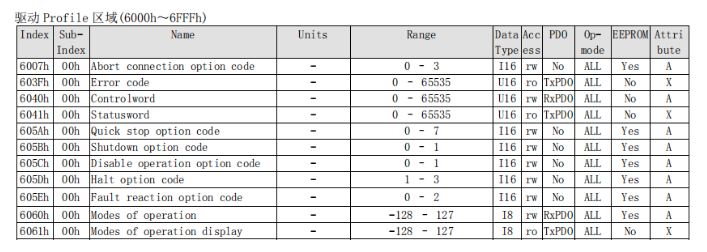

EtherCAT初始化过程中必须进行驱动器PDO配置，“DRIVE_PROFILE”指令配置驱动器的PDO列表，目前提供约20几种配置选择，每种配置包含哪些数据字典查看该指令说明确认，如下图，具体内容可以在《ZBasic编程手册》中查看。

DRIVE_PROFILE=-1表示驱动器的内置缺省PDO列表，驱动器内置PDO列表包含哪些数据字典需要查看驱动器手册。

DRIVE_PROFILE已有的配置不能满足需求就自定义PDO，采用SDO相关指令操作数据字典配置驱动器需要的PDO。

驱动器的相关参数修改，同样使用SDO指令读写对应的数据字典进行配置或通过驱动器软件修改。SDO指令包含数据字典读取“SDO_READ”、“SDO_READ_AXIS”和数据字典写入“SDO_WRITE”、“SDO_WRITE_AXIS”。

（1）数据字典读取语法

SDO_READ (槽位号, 设备编号, 数据字典编号, 数据字典子编号, 数据类型, 读取数据存储TABLE位置)

SDO_READ_AXIS (轴号, 数据字典编号, 数据字典子编号, 数据类型, 读取数据存储TABLE位置)

（2）数据字典写入语法

SDO_WRITE (槽位号, 设备编号, 数据字典编号, 数据字典子编号, 数据类型, 写入数据值)

SDO_WRITE_AXIS (轴号, 数据字典编号, 数据字典子编号, 数据类型, 写入数据值)

自定义PDO的配置方法请咨询正运动的销售工程师或者技术工程师。

可使用驱动器软件修改，或控制器端操作SDO指令修改。修改驱动器参数先连接驱动器，可选USB线或WLAN连接驱动器，使用USB线连接电脑与驱动器端的X1端口，给驱动器上电。

打开松下驱动器软件PANATERM，弹出“选择与驱动器通信”窗口，选择与驱动器通过USB连接后，自动获取到驱动器信息显示在窗口内，点击OK连接成功，就能对驱动器进行设置。

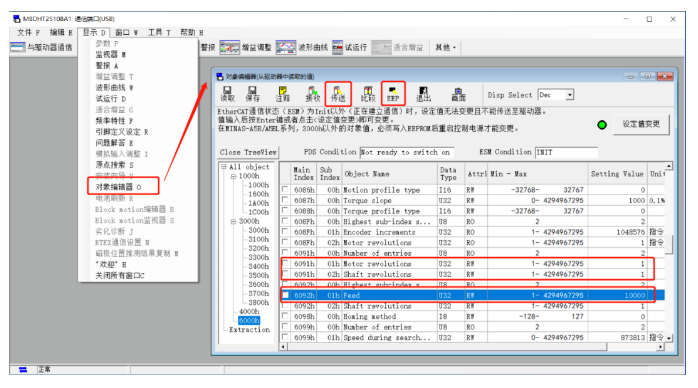

点击菜单栏“显示”→“对象编辑器”，打开如下窗口，找到需要设置的数据字典，在“Setting Value”一栏直接修改数据字典的内容。

修改完成将参数传送给驱动器，并写入驱动器的EEPROM，驱动器再次上电后参数生效。

例： 设置UNITS脉冲当量，即设置电机转一圈需要发送多少个脉冲。

SPEED速度、ACCEL加速度、DECEL减速度和运动指令等都是以UNITS为基本单位。

如上图，通过数字字典6091h设置电子齿轮比，6091h-01h设置电子齿轮比分子，6091h-02h设置电子齿轮比分母，此时，电子齿轮比=1/1，6092h-01h设为10000表示给电机发10000个脉冲能使电机旋转一圈，对应的脉冲当量UNITS=10000，MOVE(2)表示给电机发送20000个脉冲，此时电机转两圈。

或者使用SDO指令读写数据字典修改参数。修改完成使用驱动器软件读取6092h-01h的值为10000。

示例：

若要使用驱动器的IO口，才会涉及到驱动器的IO映射操作，否则忽略。当驱动器产生IO报警时，可根据驱动器手册的提示，修改IO的设定值。

驱动器自身有输入信号，作用为保护信号，默认使能状态，若不接入外部信号，驱动器就会保护报错，调试阶段可以关闭这些信号方便调试，将输入值设置为0即可，需要使用驱动器IO时要对驱动器的IO编号映射后才能使用，后续根据实际需求接入实际信号。

点击驱动器软件PANATERM主界面的“参数”按钮打开下方窗口，选中要修改的IO信号后，在“设定值”一栏修改。

驱动器IO映射需要PDO包含数据字典60FDh，然后使用DRIVE_IO指令设置驱动器IO地址，映射的编号范围不要与总线上的其他设备的IO编号重复。

DRIVE_IO (轴号)=输入输出IO起始编号。

示例：

5.参数写入驱动器

可使用驱动器软件修改，或控制器端操作SDO指令修改。

驱动器的数据字典参数或其他的参数设置完成后，先点击“传送”将修改的全部参数传入驱动器，再点击EEP，将参数写入驱动器的EEPROM，给驱动器重新上电后修改的参数生效，图片上值修改了输入参数，在上图参数一览中可参看多中类别的参数并修改。

6. 驱动器轴号映射

EtherCAT总线驱动电机设备连上控制器之后，驱动器轴号需要使用指令映射绑定。

EtherCAT总线上连接的设备的设备号按照连接顺序从0开始自动编号，驱动器编号也是按连接顺序给驱动器设备自动从0开始编号的，只算总线上的驱动器设备，其他设备是没有驱动器编号的。

EtherCAT总线上连接的驱动器需要使用指令映射驱动器的轴号，使用AXIS_ADDRESS 指令映射，映射完成之后才能使用BASE指令选择驱动器轴号，发送脉冲，控制驱动器所连的电机运行。

轴映射写在总线初始化程序中，总线扫描之后，开启总线之前。

语法：AXIS_ADDRESS(轴号)=(槽位号<<16)+驱动器编号+1

EtherCAT总线的槽位号是0。轴号为驱动器映射的目标轴号，映射时每个驱动器的轴号不重复，指向空闲轴号即可。

示例：

7.驱动器控制模式

EtherCAT驱动器一般有三种控制模式，分别为CSP周期位置模式，CSV周期速度模式，CST周期力矩模式。提供ATYPE指令设置控制模式。

CSP，CSV，CST模式的设置需要预先设置PDO，PDO同时包含下方数据字典时，即可直接修改ATYPE数值进行模式切换。驱动器默认PDO列表内置有哪些数据字典需要查看驱动器手册确定。

（1）当PDO包含607Ah时，ATYPE可设置为65，周期位置模式，此时使用运动指令控制电机运动。

（2）当PDO包含60FFh时，ATYPE可设置为66，周期速度模式，此时使用DAC指令控制电机以设置值的速度运行，速度单位有两个，脉冲数/S和R/MIN，有驱动器确定，使用时先给较小的数值，观察电机速度情况，再加大。

（3）当PDO包含6071h时，ATYPE可设置为67，周期力矩模式，此时使用DAC指令控制电机以设置值的力矩运行，DAC值范围0-1000，对应0-100%的6071设置值，比如DAC=10，此时电机力矩=1%的6071h值。

注意： 速度模式和力矩模式切换时，先将DAC=0后，再修改ATYPE，防止出现事故。

A.位置模式：ATYPE=65

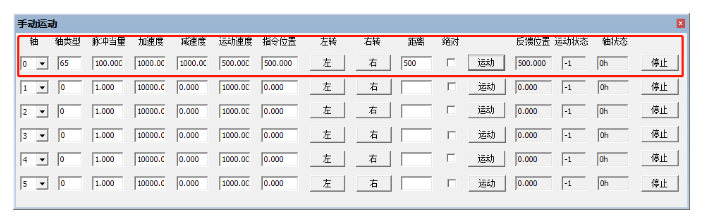

将DRIVE_PROFILE配置为带位置的模式1，ATYPE=66，执行总线初始化程序后，设置轴的UNITS、SPEED等运行参数，使用运动指令给电机发脉冲控制轴的运行，注意试运行时SPEED的值不要设置过大。

位置模式也是实际过程中用的较多的一种模式，运行效果参见后续章节。

B.速度模式：ATYPE=66

将DRIVE_PROFILE配置为带速度的模式22，ATYPE=66，执行总线初始化程序后，在线命令栏发送DAC指令即可控制电机运行，如下图，DAC=5000表示电机以每秒5000个脉冲的速度持续运行，DAC命令发送后电机一直运行，要提高运行速度将DAC的值加大，DAC的值太小电机会克服不了摩擦力无法转动。

注意： 出于安全因素考虑，DAC不要设置过大，先设置一个较小值，观察电机运行情况后慢慢往上增加。 此 模式下停止电机在线 命令发送 DAC=0即可，或按下软件的紧急停止 按钮。

C.力矩模式：ATYPE=67

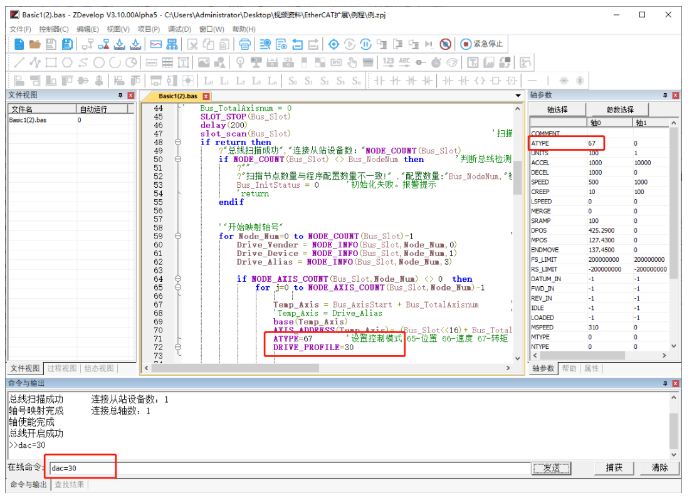

将DRIVE_PROFILE配置为带力矩的模式30，ATYPE=67，执行总线初始化程序后，在线命令栏发送DAC指令即可控制电机运行。如下图，DAC=30，当前驱动器为0.03的力矩，DAC等于1000时表示100%力矩。要提高运行速度将DAC的值加大，DAC的值太小电机会克服不了摩擦力无法转动。

注意： 出于安全因素考虑，DAC不要设置过大，先设置一个较小值，观察电机运行情况后慢慢往上增加。 此模式下停止电机在线命令发送DAC=0即可，或按下软件的紧急停止按钮。

8.驱动器报警

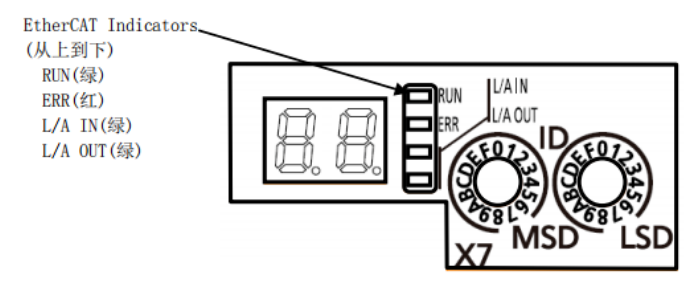

观察驱动器上 LED面板上是否有报错信息，报错会显示错误码，根据驱动器手册排查错误，修正后将报警清零。

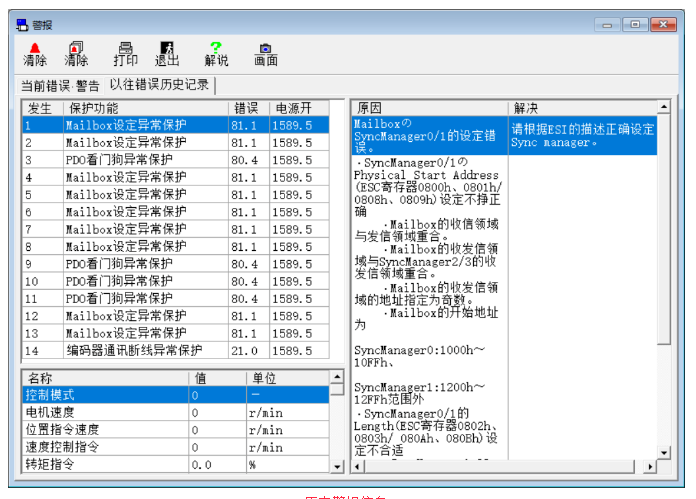

打开驱动器软件的警报窗口，也能看当前驱动器是否有警报，或查询历史警报。

历史警报信息

初始化过程中按轴号清除驱动器的错误，重复调用DRIVE_CLEAR指令清除多个驱动器错误。

语法：DRIVE_CLEAR(模式值)

模式值0-清除当前告警，1-清除历史告警，2-清除外部输入告警。

示例：

9.驱动器回零

EtherCAT 总线可使用控制器提供的回零方式 DATUM(mode) ， mode 模式值选择查看 ZBa sic 编程手册的 DATUM 指令。 EtherCAT 总线也可以使用驱动器本身的回零模式。

驱动器本身回零使用DATUM(21,mode2)指令，mode2模式值要查驱动器手册数据字典6098h回零模式，如下图所示，mode2填入对应Value值，mode2缺省值为0，也是驱动器回零模式，注意此时的原点限位等信号要接在驱动器上，所以要使用驱动器回零时需要对驱动器的IO进行映射。

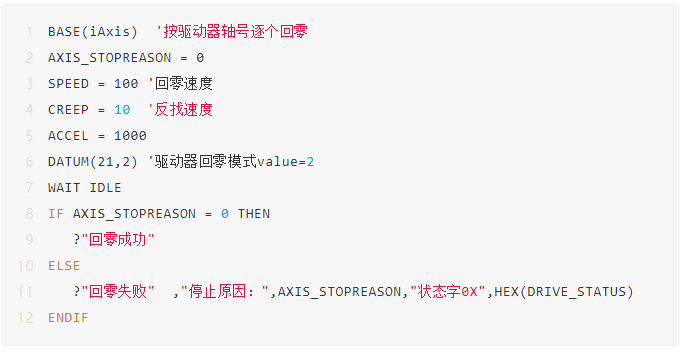

示例： 初始化完成后再运行驱动器回零程序。

10.EtherCAT总线驱动器参数设置说明视频可点击→经济型EtherCAT运动控制器(十）：EtherCAT总线驱动器参数设置说明查看。

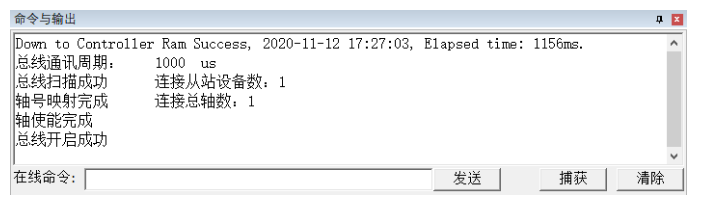

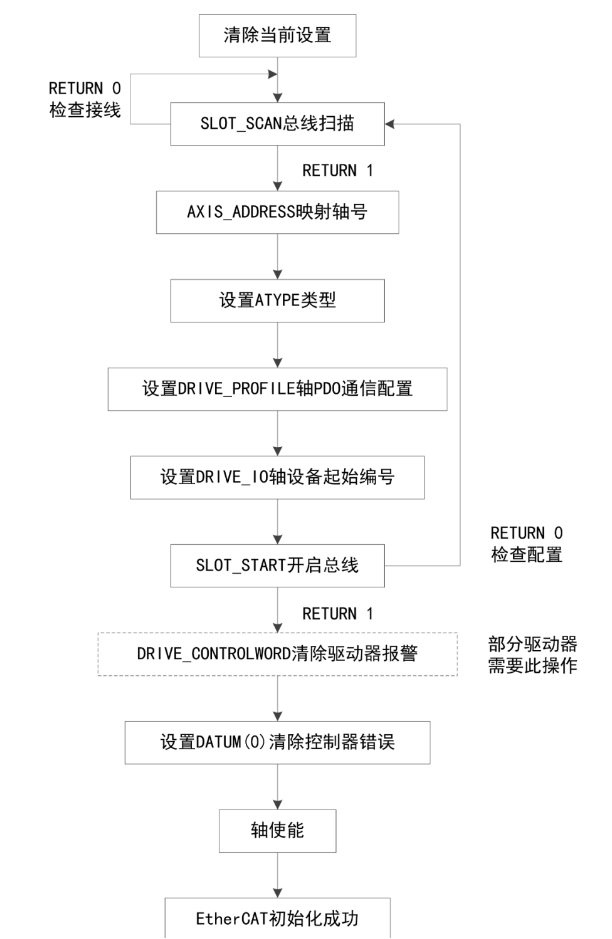

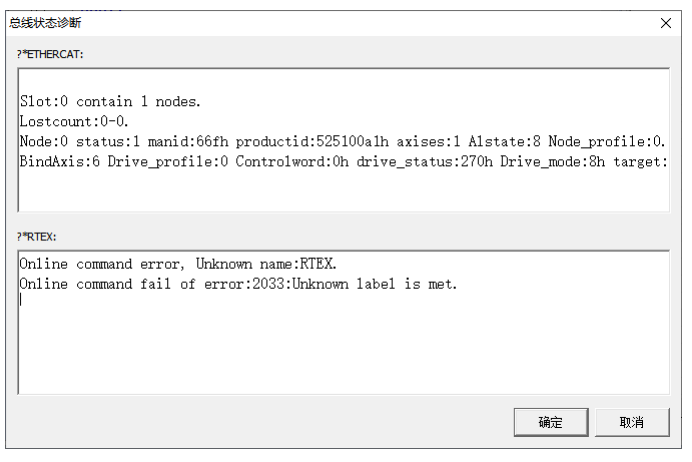

EtherCAT总线初始化操作是控制器与EtherCAT总线驱动器通讯的重要步骤，也是第一步，初始化成功表示着二者成功建立了通讯连接，之后才可顺利进行运动控制和读写驱动的参数。

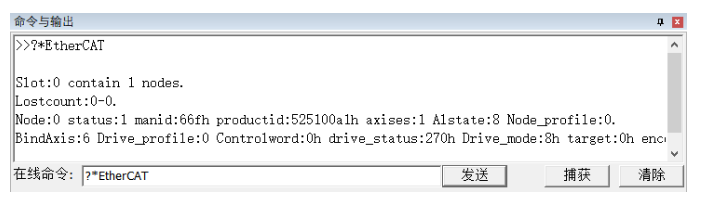

按照前面的步骤接好线，给EtherCAT伺服驱动器和控制器上电，使用ZDevelop软件连接控制器，EtherCAT总线使用一段程序来初始化，将初始化程序下载到控制器运行之后，才能设置轴参数和执行运动指令控制伺服电机的运动。

初始化程序中包含WDOG=1开总使能，和AXIS_ENABLE(轴号) = 1开单轴使能，使能前用手可以转动点击，使能完成后便旋转不动，需要给电机发送脉冲才能使其转动。

2. 初始化模板程序

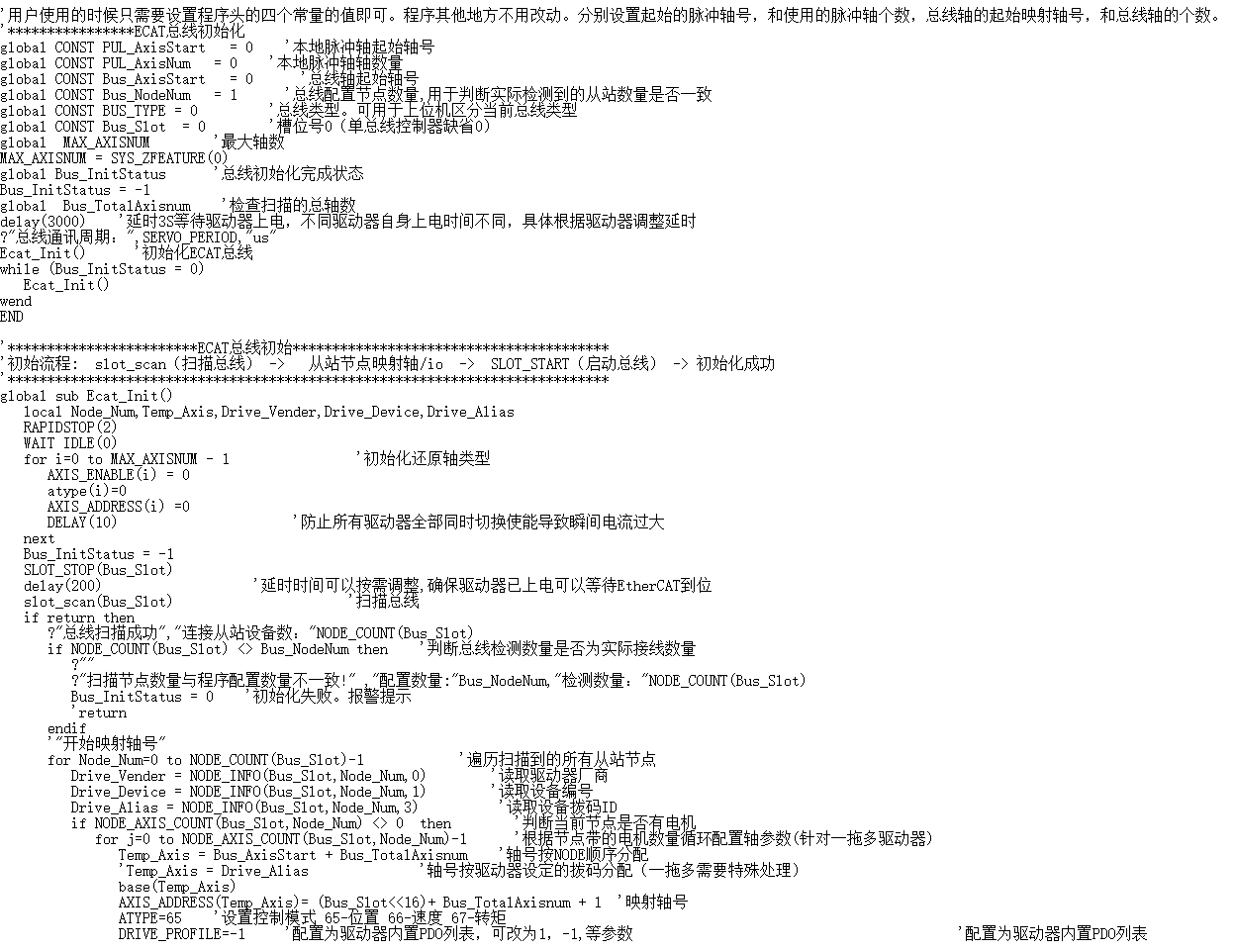

（1）主要初始化程序

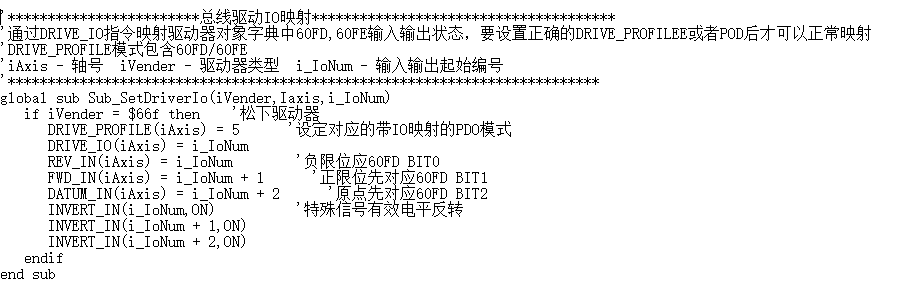

（2） 驱动器IO映射（需要使用驱动器IO时才映射，否则不用映射）

扩展模块IO映射（连接了扩展模块才设置）

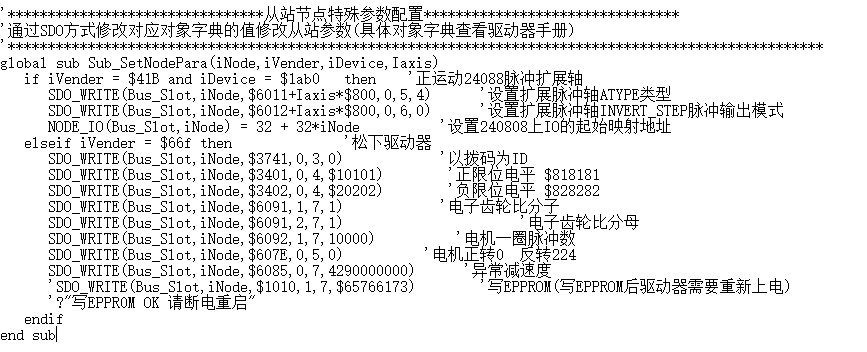

（4） 特殊参数配置
